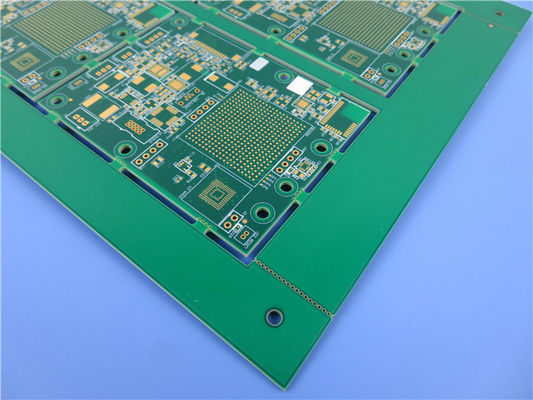

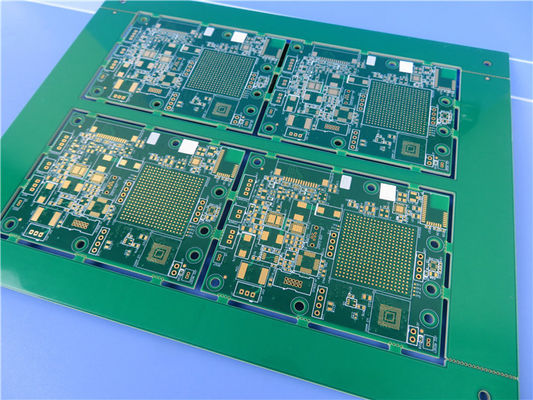

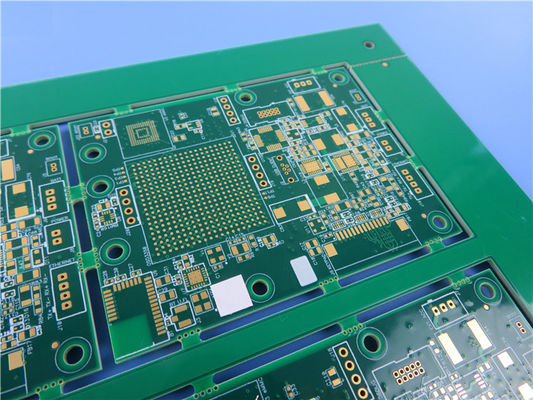

Сегодня мы приглашаем вас представить наш недавно поставленный 6-слойный жесткий печатный лист, изготовленный из материала ITEQ IT-180ATC, этот печатный лист обладает выдающимися свойствами для широкого спектра применений,от автомобильной промышленности до телекоммуникацийДавайте углубимся в замечательные особенности и спецификации, которые делают этот печатный лист идеальным выбором для ваших электронных проектов.
1ПКБ материал:
Этот печатный лист изготовлен из высококачественного материала ITEQ IT-180ATC, известного своими исключительными характеристиками.и тангенс низких потерь (Df) равен 0.0014 на 1 МГц и 0.0015 на 1 ГГц, этот ПКБ обеспечивает эффективную передачу сигнала и минимальную потерю сигнала.Он имеет температуру перехода стекла (DSC) 175 °C и температуру разложения 345 °CРаботая в диапазоне температуры от -40°C до +130°C, он обеспечивает надежность в различных условиях.
2Основные особенности:
Этот печатный лист имеет несколько ключевых особенностей, которые отличают его от конкурентов.Высокая теплостойкость позволяет ему выдерживать сложные приложенияОн превосходит в сопротивлении CAF (проводящей анодической нити), обеспечивая долгосрочную надежность.
3- Загрузка:
Этот 6-слойный жесткий печатный лист имеет хорошо спроектированный набор для оптимальной производительности. Он состоит из трех 35-микронных слоев меди, помещенных между слоями препрег и FR-4.Эта конфигурация обеспечивает эффективное направление сигнала, распределение энергии и рассеивание тепла.
4Подробности строительства:
Этот печатный лист имеет компактный форм-фактор размером 113 мм х 90 мм, с допустимой допустимостью +/- 0,15 мм. Он поддерживает минимальное пространство отслеживания 3/4 миллиметров, вмещающее сложные конструкции.Минимальный размер отверстия 0.10 мм (лазерная сверло) позволяет точное и сложное размещение компонентов.взаимосвязаны между слоямиТолщина готовой доски составляет 0,66 мм, обеспечивая баланс между гибкостью и долговечностью.Толщина покрытия через 20 мкмПоверхностная отделка - электролесное никелевое погружение золото (ENIG), предлагающее отличную сварку и коррозионную стойкость.В верхнем и нижнем слоях белый шелковый экранДля обеспечения оптимальной сварки на сварных подушках запрещено использовать шелковую пленку.Он также включает в себя 100-омм импеданс управления на верхнем слое с 6mil следыКастелированные отверстия/половины отверстий обеспечивают дополнительную гибкость и подключаемость. Каждый печатный лист проходит 100% электрическое испытание перед отгрузкой,обеспечение высочайшего качества и надежности.
5Статистика ПКБ:
С 93 компонентами и в общей сложности 153 подложки, в том числе 78 сквозь отверстия подложки, 39 верхних SMT подложки, и 36 нижних SMT подложки, этот ПКБ предлагает достаточно места для ваших потребностей в схемах.Он имеет 94 прохода и поддерживает 7 сетей., что позволяет обеспечить эффективную связь и интеграцию.
6Изображения и стандарты:
Этот графический материал для печатных плат поставляется в формате Gerber RS-274-X, что обеспечивает совместимость с различными инструментами проектирования.гарантирование высокого качества производства и сборки.
7. Доступность по всему миру:
Наши печатные платы доступны по всему миру, что позволяет вам получить доступ к качеству, независимо от вашего местоположения.Мы вас прикроем..
8Типичные применения:
Этот печатный лист специально разработан для широкого спектра применений, включая автомобильную промышленность (ЭКУ машинного отделения), задние самолеты, хранение данных, серверы и сети и телекоммуникации.Его универсальность гарантирует, что он отвечает вашим конкретным требованиям в этих требовательных областях.
