Двухсторонние печатные платы 31mil IsoClad 917 RF Board ENIG Surface

МОК:	1 шт.
цена:	USD9.99/PCS-99.99/PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Выделить:

ENIG Поверхностная радиочастотная плата

Двухсторонние ПКБ

Двухсторонний ПХБ 31 миллилитр

Описание продукта

Представляем наш недавно поставленный ПКБ, разработанный для выполнения самых высоких стандартов производительности и надежности.Этот двухслойный жесткий ПКБ имеет нетканые стекловолокна Rogers IsoClad 917 / PTFE композиты в качестве субстратаБлагодаря низкой диэлектрической константе и чрезвычайно низким потерям, этот ПКБ обеспечивает оптимальную целостность сигнала и производительность.

Ключевые особенности этого ПКБ включают его нетканое стекловолокно, которое обеспечивает повышенную гибкость по сравнению с ткаными стекловолокно субстратами.Низкое поглощение влаги и изотропные свойства в XЛаминат Rogers IsoClad 917 имеет диэлектрическую постоянную (DK) 2,17 или 2,20 при 10 ГГц/23°С,вместе с коэффициентом рассеивания 0.0013 на той же частоте и температуре.

Типичные свойства: IsoClad 917
Недвижимость	Изоклад 917	Состояние	Метод испытания
Диэлектрическая постоянная @ 10 ГГц	2.17, 2.20	C23/50	IPC TM-650 2.5.5.5
Фактор рассеивания @ 10 ГГц	0.0013	C23/50	IPC TM-650 2.5.5.5
Тепловой коэффициент Er (ppm/°C)	-157	-10°C до +140°C	IPC TM-650 2.5.5.5 Приспособленный
Прочность очистки (фунты на дюйм)	10	После термального	IPC TM-650 2.4.8
Объемное сопротивление (MΩ-см)	1.5 х 1010	C96/35/90	IPC TM-650 2.5.17.1
Сопротивление поверхности (MΩ)	1.0 х 109	C96/35/90	IPC TM-650 2.5.17.1
Сопротивление дуги (в секунды)	> 180	D48/50	АСТМ D-495
Модуль тяги (kpsi)	133, 120	А, 23°C	ASTM D-638
Прочность на тягу (kpsi)	4.3, 3.8	А, 23°C	ASTM D-882
Модуль сжатия (kpsi)	182	А, 23°C	АСТМ D-695
Модуль изгиба (kpsi)	213	А, 23°C	АСТМ D-790
Диэлектрический распад (kv)	>45	D48/50	ASTM D-149
Плотность (г/см)3)	2.23	А, 23°C	ASTM D-792 Метод А
Водопоглощение (%)	0.04	E1/105 + D24/23	MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2
Коэффициент тепловой		от 0°C до 100°C	IPC TM-650 2.4.24
Расширение (ppm/°C)			Меттлер 3000
Ось X	46		Термомеханические
Ось Y	47		Анализатор
Ось Z	236
Теплопроводность (W/mK)	0.263	100°С	ASTM E-1225
Выброс газов		125°C, ≤10-6торр
Общая потеря массы (%)	0.02		Максимально 1,00%
Собранные летучие	0.00		Максимально 0,10%
Конденсационный материал (%)
Водопаровое восстановление (%)	0.02
Видимый конденсат (±)	Нет
Возгораемость	Удовлетворяет требованиям UL94-V0	C48/23/50, E24/125	UL 94 Вертикальный ожог IPC TM-650 2.3.10

Эта пластинка состоит из слоев меди и субстрата IsoClad 917, что обеспечивает отличную производительность сигнала и стабильность измерений.Этот ПКБ обеспечивает достаточно места для размещения компонентовОн поддерживает минимальное пространство от 5/5 миллиметров и минимальный размер отверстия 0,3 мм.

Этот ПХБ соответствует стандартам IPC-класса 2, гарантируя высокое качество изготовления и соответствие отраслевым рекомендациям.обеспечение оптимальной функциональности и надежности.

ПКБ-материал:	Нетканые стекловолокна / композиты из ПТФЕ
Наименование:	Изоклад 917
Диэлектрическая постоянная:	2.17 или 2.20 (10 ГГц)
Коэффициент рассеивания	0.0013 (10 ГГц)
Количество слоев:	Односторонние, двусторонние, многослойные, гибридные печатные платы
Вес меди:	1 унция (35 мкм), 2 унции (70 мкм)
Диэлектрическая толщина	20 миллиметров (0,508 мм), 31 миллиметров (0,787 мм), 62 миллиметров (1,575 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	ENIG ((погруженное золото), HASL, погруженное серебро, погруженное олово, ENEPIG, OSP, голая медь, чистое покрытие золотом и т.д.

С 44 компонентами и 78 подложками этот ПКБ подходит для различных применений, таких как конформные антенны, стриплайн и микрополосы, системы наведения, радары и электронные системы.Его низкая диэлектрическая постоянная и размерная стабильность делают его идеальным выбором для приложений, требующих изгиба или формирования ПКБ.

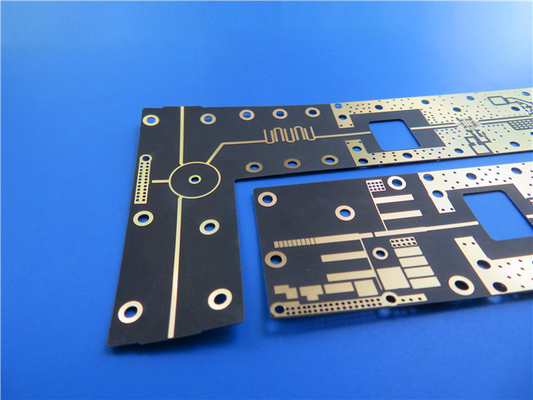

Двухсторонние печатные платы 31mil IsoClad 917 RF Board ENIG Surface 0

Мы предлагаем всемирную доступность для этого PCB, гарантируя, что клиенты из разных регионов могут воспользоваться его превосходными характеристиками.Пожалуйста, свяжитесь с нашей командой по адресу sales10@bichengpcb.com.

Выберите наш PCB для вашего следующего проекта и испытать надежность и производительность вы заслуживаете.
