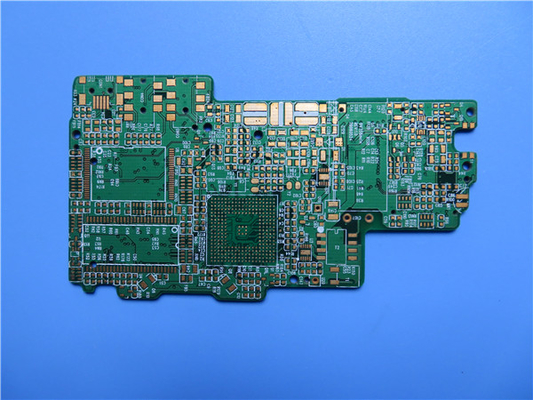

8-слойный жесткий гибридный ПКБ, построенный на RO3003 и FR4 с слепым проходом

Представляем наш продвинутый 8-слойный жесткий ПКБ, который включает в себя комбинацию керамических композитов Rogers RO3003 и субстратов S1000-2M High Tg170 FR-4,предоставление исключительных характеристик и надежности;Этот ПКБ разработан для удовлетворения требований широкого спектра приложений, обеспечивая точную передачу сигнала и минимизируя потерю сигнала с его диэлектрической постоянной 3,0 +/-.04 при 10 ГГц и коэффициенте рассеивания 0.001 на той же частоте.

Выдающиеся механические свойства и тепловая стабильность обеспечиваются подложками Rogers RO3003 и S1000-2M, демонстрирующими низкий коэффициент теплового расширения (CTE) 17 ppm/°C, 16 ppm/°C,и 25 ppm/°C в XДостигаются надежные стриплайн и многослойные конструкции доски,что делает его идеальным выбором для применений, требующих исключительных характеристик в широком диапазоне температур от -40°C до +85°C.

Эта конструкция обеспечивает оптимальную производительность сигнала.размерная стабильность, и гибкость для сложных конструкций. с размерами доски 122,3 мм х 94,4 мм, предоставляется достаточно места для размещения компонентов,с поддержкой минимального следа/пространства 4/4 миллиметров и минимального размера отверстия 0.35 мм.

При производстве соблюдаются стандарты IPC-класса 2, что гарантирует высокое качество производства и соответствие отраслевым рекомендациям.Строгое 100% электрическое тестирование проводится на каждом PCB перед отгрузкой, обеспечивая безупречную производительность и надежность.

Детали конструкции включают в себя толщину готовой доски 2,2 мм, внутренние слои с массой меди 0,5 унции (0,7 миллиметра) и внешние слои с массой меди 1 унции (1,4 миллиметра).Толщина покрытия 20 мкм, в то время как поверхностная отделка представляет собой погружение золото, обеспечивающее отличную проводимость и коррозионную устойчивость..Шелковый экран преднамеренно не используется на пакетах для сварки, чтобы предотвратить помехи.

С 81 компонентом и 143 подложками, наш ПКБ подходит для различных применений, таких как фильтры пропускания полосы, микрополоски, антенны, управляемые напряжением осцилляторы,и применения, чувствительные к изменению температурыЕго исключительные характеристики и надежность делают его идеальным выбором для требовательных проектов.

Всемирная доступность обеспечивается для нашего PCB, позволяя клиентам со всего мира воспользоваться его превосходными характеристиками.Пожалуйста, не стесняйтесь связаться с нашей командой по адресу sales10@bichengpcb.com.

Выберите наш передовой 8-слойный жесткий ПКБ с Rogers RO3003 и S1000-2M субстратами для вашего следующего проекта и испытать исключительную надежность и производительность, которые требуют ваши приложения.
