| Высокий свет: | Стеклянный ПКБ с укреплением углеводородами,2 слоя жесткие ПХБ-субстраты,30 миллилитров жестких ПХБ |
||
|---|---|---|---|

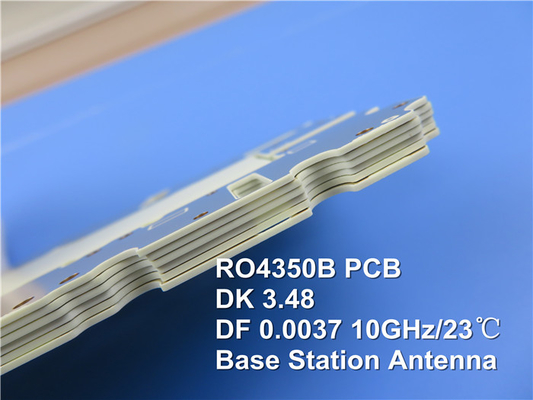

Представляем наши новейшие печатные платы, построенные на подложках RO4350B Rogers, поставляемые для исключительной производительности и надежности.Этот ПКБ предлагает широкий спектр функций и преимуществ, которые делают его идеальным для передовых электронных приложений..
ПХБ-субстраты изготавливаются с использованием гидроуглеводородных/керамических материалов, усиленных стеклом Rogers RO4350B, которые обеспечивают выдающиеся электрические свойства.05 при 10 ГГц и коэффициенте рассеивания 0.0037 на частоте 10 ГГц, эта печатная пластина позволяет применять более высокие частоты работы и предлагает низкую диэлектрическую толерантность и потери.
| RO4350B Типичная стоимость | |||||
| Недвижимость | RO4350B | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.48±0.05 | Z | 10 ГГц/23°C | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3.66 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,δ | 0.0037 0.0031 |
Z | 10 ГГц/23°C 2.5 ГГц/23°C |
IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | +50 | Z | ppm/°C | -50°Cдо 150°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 1.2 х 1010 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
| Сопротивляемость поверхности | 5.7 х 109 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
| Электрическая сила | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51 мм ((0.020") | IPC-TM-650 2.5.6.2 |
| Модуль тяги | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Прочность на растяжение | 203 ((29.5) 130(18.9) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Сила изгиба | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Размерная стабильность | <0.5 | X,Y | мм/м (мл/дюйм) |
после "etch+E2/150"°C | IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения | 10 12 32 |
X Y Z |
ppm/°C | -55°Cдо 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °CTMA | А. | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| Теплопроводность | 0.69 | В/М/oК | 80°C | ASTM C518 | |
| Поглощение влаги | 0.06 | % | 48 часов погружения 0.060" температура образца 50°C |
ASTM D 570 | |
| Плотность | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 0.88 (5,0) |
Н/мм (PLI) |
После сварки 1 унция. Фойла для ЭДС |
IPC-TM-650 2.4.8 | |
| Возгораемость | (3)V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Одним из ключевых преимуществ этого ПХБ является его отличная стабильность электрических свойств на разных частотах,что делает его подходящим для управляемых импедантных линий передачи и повторяемой конструкции фильтровЛаминат RO4350B также обладает низким тепловым коэффициентом диэлектрической постоянной, обеспечивая отличную стабильность измерений даже в требовательных тепловых условиях.
Низкое расширение оси Z субстрата гарантирует надежное просветление отверстий,в то время как низкий коэффициент расширения в плоскости обеспечивает стабильность в течение всего диапазона температур обработки цепи.
Этот продукт, поставляемый в виде двухслойного жесткого печатного листа, обеспечивает надежное и экономически эффективное решение для электронных конструкций.Он имеет толщину медного слоя 35 мкм с обеих сторон и толщину ядра Rogers 4350B 0.762 мм (30 миллиметров). Минимальный след/пространство составляет 4/4 миллиметров, а минимальный размер отверстия составляет 0,25 мм. Готовый вес Cu составляет 1 унцию (1,4 миллиметра) на внешних слоях, а толщина пластинки - 20 мкм.Окончание поверхности HASL, обеспечивающий надежное и широко используемое покрытие для ПКБ. Верхний шелкоплот белого цвета, а верхняя сварная маска зеленого цвета.
Этот высококачественный ПКБ прошел строгие испытания, включая 100% электрический тест, чтобы обеспечить его надежность и производительность.соответствие отраслевым требованиям для последовательной и надежной производительности.
С его конкурентоспособной ценой этот ПКБ предлагает экономически эффективное решение без ущерба для качества.упрощение производственного процесса и снижение производственных затрат.
PCB RO4350B устойчив к CAF и имеет рейтинг UL 94 V-0, что делает его подходящим для применений, требующих отличных стандартов производительности и безопасности.
Этот печатный лист подходит для широкого спектра применений, включая антенны базовых станций сотовой связи и усилители мощности, идентификационные метки RF, автомобильные радары и датчики,и LNB для спутников прямого вещания.
Благодаря всемирной доступности вы можете легко интегрировать высокопроизводительные печатные платы в свои электронные конструкции.
Для технических запросов или дополнительной информации, пожалуйста, свяжитесь с sales10@bichengpcb.com. Наша специализированная команда готова помочь вам с любыми вопросами или конкретными требованиями.Выберите высокопроизводительный ПКБ RO4350B для исключительной надежности, стабильности и экономичности в вашем следующем электронном проекте.
