| Высокий свет: | Площадь ПКБ с шелковым экраном,Двусторонние субстраты ПХБ,30ml ПХБ субстраты |
||
|---|---|---|---|
Представляем наш недавно поставленный ПКБ, который был тщательно поставлен для удовлетворения требований высокой производительности.Стеклоукрепленные углеводородные ламинированные материалыС диэлектрической постоянной (DK) 3,41 на 10 ГГц и фактором рассеивания 0,0037 на 10 ГГц обеспечиваются низкие потери и низкий ответ PIM,обеспечивает надежную работу.
ПКБ-субстраты имеют (типичное) значение PIM -157 dBC, что указывает на отличную целостность сигнала и минимальные помехи.и CTE по оси Z 50ppm/°C, этот ПХБ обеспечивает стабильность в различных температурных условиях. Он работает надежно от -40°C до +85°C, что делает его подходящим для различных сред.
| Недвижимость | RO4535 | Направление | Объекты | Состояние | Метод испытания |
| Процесс диэлектрической постоянной | 30,44 ± 0.08 | Z | - | 10 ГГц/23°C20,5 ГГц | IPC-TM-650,2.5.5.5 |
| Фактор рассеивания | 0.0032 | Z | - | 2.5 ГГц/23°C | IPC-TM-650, 2.5.5.5 |
| 0.0037 | 10 ГГц/23°C | ||||
| PIM (типичный) | -157 | - | dBc | Отраженные 43 дБм просветленные тона | Анализатор PIM Summitek 1900b |
| Диэлектрическая прочность | > 500 | Z | В/мл | 0.51 мм | IPC-TM-650, 2.5.6.2 |
| Размерная стабильность | <0.5 | X,Y | мм/м (мл/дюйм) | после вырезки | IPC-TM-650, 2.4.39А |
| Коэффициент теплового расширения | 16 | X | ppm/°C | -55 до 288°C | IPC-TM-650, 2.4.41 |
| 17 | Y | ||||
| 50 | Z | ||||
| Теплопроводность | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| Поглощение влаги | 0.09 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | °CTMA | А. | IPC-TM-650, 2.4.24.3 |
| Плотность | 1.9 | - | gm/cm3 | - | ASTM D792 |
| Прочность кожуры меди | 5.1(0.9) | - | В кг/дюйм (Н/мм) | 1 унция. ЭДС после сварки плаватель | IPC-TM-650, 2.4.8 |
| Возгораемость | V-0 | - | - | - | UL 94 |
| Совместимость с процессом без свинца | Да, да. | - | - | - | - |
Наш ПХБ предлагает широкий спектр функций и преимуществ для различных применений.обеспечение оптимальной производительности для широкого спектра приложенийИспользуемая терморегулируемая смола совместима со стандартными процессами изготовления ПКБ, упрощая производство и сборку.позволяет увеличить урожайность на больших размерах панелейЕго однородные механические свойства обеспечивают сохранение формы во время обработки, повышая надежность.улучшение возможностей обработки энергии.

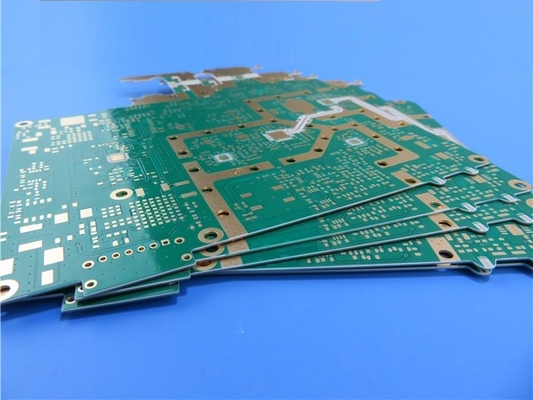

Склад состоит из медного слоя 35 мкм, ядра Rogers 4535 0,762 мм и другого медного слоя 35 мкм. Этот ПКБ поставляется с толщиной готовой доски 0,88 мм,соблюдение точных деталей строительства. С размерами доски 94,05 мм x 116,05 мм, он предлагает компактные, но эффективные варианты дизайна. Минимальный след / пространство измеряет 6/7 миллиметров, а минимальный размер отверстия составляет 0,35 мм,позволяет создавать сложные схемыЭтот PCB был разработан без слепых проемов и был завершен высококачественной погруженной золотой поверхностью.
Перед отгрузкой ПКБ прошел тщательный 100% электрический тест, гарантирующий его надежность и соответствие стандартам качества.гарантирование постоянной производительности и долговечности.
| Параметр | Стоимость |
| Количество слоев | 1-32 |
| Материал субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3,TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т.д.), FR-4 высокий CTI> 600В; полиамид, ПЭТ; металлическое ядро и т.д. |
| Максимальный размер | Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
| Толерантность к схемам правления | ± 0,0059" (0,15 мм) |
| Толщина ПКБ | 0.0157" - 0.3937" (0,40 мм--10.00 мм) |
| Толерантность толщины ((T≥0,8 мм) | ± 8% |
| Толерантность толщины ((t<0,8 мм) | ± 10% |
| Толщина изоляционного слоя | 0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
| Минимальная трасса | 0.003" (0,075 мм) |
| Минимальное пространство | 0.003" (0,075 мм) |
| Внешняя толщина меди | 35μm-420μm (1 унция-12 унций) |
| Внутренняя толщина меди | 17μm-350μm (0,5 унции - 10 унций) |
| Сверло (механическое) | 0.0059" - 0.25" (0.15мм - 6.35мм) |
| Завершенная дыра ((Механическая) | 0.0039"-0.248" (0,10 мм-6,30 мм) |
| ДиаметрТолерантность (механическая) | 0.00295" (0,075мм) |
| Регистрация (механическая) | 00,05 мм. |
| Соотношение сторон | 12:1 |
| Тип паяльной маски | ЛПИ |
| Мост Мина Солдермаска | 00,08 мм. |
| Минимальная пропускная способность сварной маски | 00,05 мм. |
| Подключение через Диаметр | 0.0098" - 0.0236" (0.25мм-0.60мм) |
| Толерантность контроля импеданции | ± 10% |
| Поверхностная отделка | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated и т.д. |
Обладая 134 компонентами и 243 общей площадкой, включая 130 отверстий через отверстия и 113 поверхностных технологий установки (SMT), этот PCB предлагает универсальность с точки зрения интеграции компонентов.Он имеет 271 проход и 9 сетей., обеспечивая гибкость для различных соединений цепей.
Дизайн поставляется в формате Gerber RS-274-X, что обеспечивает совместимость со стандартными производственными процессами.Типичные применения этого продукта включают антенны базовых станций сотовой инфраструктуры и сети антенн WiMAX.
Если у вас есть какие-либо технические вопросы или вам нужна дополнительная информация, пожалуйста, не стесняйтесь обращаться к нашей специализированной команде по адресу sales10@bichengpcb.com.Наша команда полностью стремится обеспечить выдающуюся поддержку и обеспечить ваше максимальное удовлетворение нашими продуктами.
