| Высокий свет: | Керамические ламинированные углеводородные материалы ПХБ-субстраты,Высокочастотные ПХБ 1 унция,Золото погружения высокочастотные материалы ПКБ |
||
|---|---|---|---|
Наш недавно поставленный продукт представляет собой двухслойный жесткий печатный лист, тщательно сконструированный для удовлетворения требований производительности.углеводородный/керамический/виножильный материал, известный своими исключительными свойствами при высокочастотной работе.
При диэлектрической постоянной (DK) 3,48 +/- 0,05 при 10 ГГц/23°С и коэффициенте рассеивания 0,0037 при той же частоте и температуре достигаются низкие потери и отличные электрические характеристики,что делает его хорошо подходящим для применений, требующих более высоких частот работыТепловой коэффициент er (TcDK) колеблется от +50 ppm/°C в диапазоне от -100 до 250°C, обеспечивая стабильность в широком диапазоне температур.обеспечение устойчивости в различных условияхКроме того, уровень поглощения влаги составляет всего 0,05%.
| Недвижимость | RO4835 | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.48±0.05 | Z | - | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование | 3.66 | Z | - | от 8 до 40 ГГц | Метод дифференциальной длины фазы |
| Фактор рассеивания,δ | 0.0037 | Z | - | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε | +50 | Z | ppm/°C | -100°C до 150°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 5 x 108 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
| Сопротивляемость поверхности | 7х108 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
| Электрическая сила | 30.2 ((755) | Z | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Модуль тяги | 7780 ((1128) | Y | MPa ((ksi) | NT1 религия | ASTM D 638 |
| Прочность на растяжение | 136 ((19.7) | Y | MPa ((ksi) | NT1 религия | ASTM D 638 |
| Сила изгиба | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| Размерная стабильность | <0.5 | X,Y | мм/м (миль/дюйм) |
после вырезки + E2/150°C | IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения | 10 12 31 |
X Y Z |
ppm/°C | -55°C до 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | А. | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Теплопроводность | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| Поглощение влаги | 0.05 | % | 48 часов погружения 0.060" температура образца 50°C |
ASTM D 570 | |
| Плотность | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 0.88 (5.0) | N/mm (pli) | После сварки 1 унция. Фойла для ЭДС |
IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. |
Ряд замечательных особенностей отличает наши печатные пластинки от типичных термостойких микроволновых материалов.что делает его идеальным для требовательных приложений с большим объемомКонтролируемые линии импедантной передачи достигаются благодаря плотной диэлектрической постоянной толерантности.Низкое расширение оси Z обеспечивает надежное покрытие через отверстия, в то время как низкий коэффициент расширения в плоскости поддерживает стабильность в широком диапазоне температур обработки цепи.обеспечение долгосрочной надежности.
Этот печатный лист построен из 35 мкм медного слоя, 0,168 мм (6,6 миллиметра) Rogers RO4835 ядра и еще 35 мкм медного слоя, что приводит к прочной и надежной структуре.
| ПКБ-материал: | Керамические ламинированные углеводороды |
| Наименование: | RO4835 |
| Диэлектрическая постоянная: | 3.48 (10 ГГц) |
| Фактор рассеивания | 0.0037 (10 ГГц) |
| Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина (ED мед) | 6.6mil (0,168 мм), 10mil (0,254 мм), 20mil (0,508 мм), 30mil (0,762 мм), 60mil (1,524 мм) |
| Диэлектрическая толщина (LoPro медь) | 4миллиметров (0,102 мм), 7,3миллиметров (0,186 мм), 10,7миллиметров (0,272 мм), 20,7миллиметров (0,526 мм), 30,7миллиметров (0,780 мм), 60,7миллиметров (1,542) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |

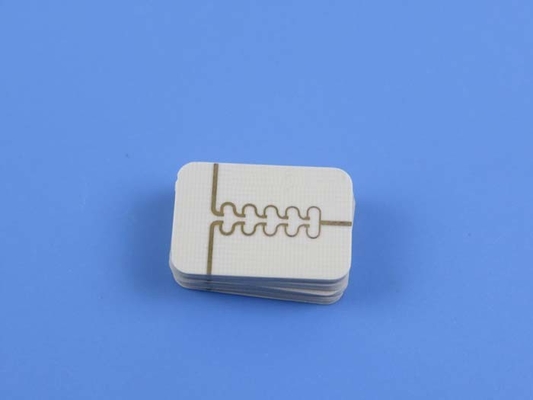

Детали конструкции включают в себя точные размеры доски 5 мм х 9 мм с допуском +/- 0,15 мм. Минимальный след/пространство 4/4 миллиметров и минимальный размер отверстия 0,2 мм.Отсутствие слепых проемов упрощает процесс производстваС толщиной готовой доски 0,3 мм и весом 1 унции (1,4 миллиметра) меди на внешних слоях, ПХБ достигает баланса между долговечностью и легким дизайном.Толщина прокладки через прокладку измеряется в 20 мкмПоверхностная отделка представляет собой погруженное золото, обеспечивающее отличную проводимость и коррозионную устойчивость.
Перед отгрузкой каждый ПКБ проходит строгое 100% электрическое испытание, обеспечивающее его надежность и соответствие стандартам качества.Соответствие стандарту IPC-класса-2 гарантирует постоянную производительность и долговечность.
Эта печатная пластина предлагает универсальность со своими статистическими данными, включая 1 компонент, 3 общие подкладки, 2 подкладки с отверстием, 1 подкладку с технологией установки верхней поверхности (SMT), 0 нижних SMT-подкладки, 2 виа и 1 сетку.Изображение поставляется в формате Gerber RS-274-X, совместимы с стандартными производственными процессами.
Наш продукт доступен по всему миру, что позволяет клиентам во всем мире извлекать выгоду из его исключительных характеристик.микроволновые системы точка-точка, усилители мощности, фазовые радиолокационные станции и радиочастотные компоненты.
