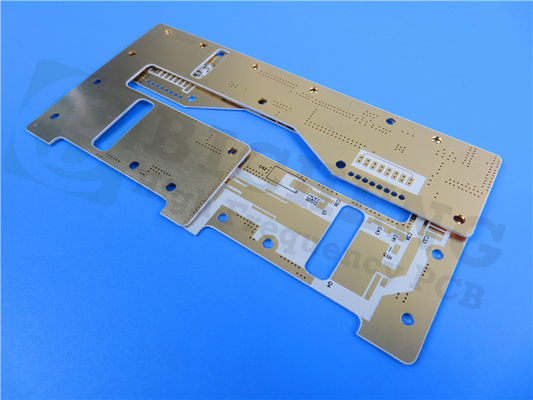

20ml RT Duroid 6035HTC PCB субстраты 1 унция с погружением серебра

20mil RT Duroid 6035HTC PCB Substrates 1oz With Immersion Silver
20mil RT Duroid 6035HTC PCB Substrates 1oz With Immersion Silver 20mil RT Duroid 6035HTC PCB Substrates 1oz With Immersion Silver

Большие изображения :  20ml RT Duroid 6035HTC PCB субстраты 1 унция с погружением серебра

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD9.99-99.99/PCS
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000 штук в месяц
Подробное описание продукта
Высокий свет:

20ml ПХБ субстраты

,

ПКБ 1 унция

,

Керамические композиты из ПТФЭ ПКБ субстраты

Представляем наш недавно поставленный печатный диск, изготовленный из материала Rogers RT/duroid 6035HTC, передовой субстрат, предназначенный для обеспечения исключительной производительности для ваших электронных конструкций.С его передовыми характеристиками и надежной конструкциейДавайте углубимся в ключевые характеристики и преимущества, которые делают этот печатный лист игровым изменчивым для ваших проектов.



ПХБ-субстраты: непревзойденная производительность и тепловая стабильность

Материал Rogers RT/duroid 6035HTC представляет собой керамически заполненный композит PTFE, известный своими выдающимися характеристиками и тепловой стабильностью.эта подложка обеспечивает отличную электрическую эффективностьНизкий коэффициент рассеивания 0,0013 при 10 ГГц/23°С гарантирует минимальную потерю сигнала, обеспечивая оптимальную целостность сигнала.



Диэлектрическая постоянная,ε Процесс 3.50±0.05 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.6 Z   8 ГГц - 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания 0.0013 Z   10 ГГц/23°C IPC-TM-650 2.5.5.5
Тепловой коэффициент ε -66 Z ppm/°C -50°Cдо 150°C mod IPC-TM-650, 2.5.5.5
Сопротивляемость объема 108   MΩ.cm А. IPC-TM-650, 2.5.17.1
Сопротивляемость поверхности 108   А. IPC-TM-650, 2.5.17.1
Размерная стабильность -0.11 -0.08 CMD MD мм/м (мл/дюйм) 0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 IPC-TM-650 2.4.39А
Модуль тяги 329 244 MD CMD Кпси 40 часов @ 23°C/50RH ASTM D638
Поглощение кислорода 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Коэффициент теплового расширения (-50°Cдо 288°C) 19 19 39 X Y Z ppm/°C 23°C/ 50% RH IPC-TM-650 2.4.41
Теплопроводность 1.44   В/м/к 80°C ASTM C518
Плотность 2.2   gm/cm3 23°C ASTM D792
Прочность медной кожуры 7.9   ПЛИ 20 секунд.°C IPC-TM-650 2.4.8
Возгораемость V-0       UL 94
Совместимость с процессом без свинца Да, да.



Тепловое управление и стабильность: ключевые характеристики для высокомощных приложений

Этот ПХБ превосходит себя в управлении тепловой энергией с высокой теплопроводностью 1,44 Вт/м/К при 80 °С. Он эффективно рассеивает тепло, что позволяет снизить температуру работы в высокопроизводительных приложениях.Низкая потеря тангенса обеспечивает превосходные высокочастотные характеристикиТермически устойчивая низкопрофильная и реверсивно обработанная медная фольга способствует снижению потерь при вставке и отличной тепловой устойчивости следов.Усовершенствованная система наполнителя повышает пробиваемость и продлевает срок службы инструмента по сравнению с материалами, содержащими алюминий.



Точные детали конструкции для оптимальной производительности

Конструкция этого печатного листа имеет двухслойную жесткую конструкцию. Он состоит из медных слоев толщиной 35 мкм, окружающих 0,508 мм (20 миллиметров) RT/duroid 6035HTC ядро.Размеры доски 150.2 мм х 66,5 мм, что обеспечивает достаточное пространство для ваших проектов.ПХБ поддерживает минимальный след/пространство 7/7 миллиметров и минимальный размер отверстия 0Толщина готовой доски составляет 0,6 мм, с весом 1 унции (1,4 миллиметра) внешнего слоя меди и толщиной 20 мкм через покрытие,обеспечение надежной конструкции и надежной производительности.


ПКБ-материал: ПТФЕ-композиты, наполненные керамикой
Наименование: NT1 резиновый металл
Диэлектрическая постоянная: 3.50±0.05
Количество слоев: Двухслойный, многослойный, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, OSP и т.д.



Дополнительные спецификации и применения

Этот печатный лист имеет серебряную поверхность, обеспечивающую отличную проводимость и коррозионную устойчивость.обладает чистым и минималистичным внешним видомПеред отгрузкой ПКБ проходит 100% электрическое тестирование, чтобы обеспечить высочайшие стандарты качества для ваших проектов.



20ml RT Duroid 6035HTC PCB субстраты 1 унция с погружением серебра 0



Благодаря тому, что эта печатная пластина доступна по всему миру, она подходит для различных отраслей и применений.такие как УЗИ и микроволновые усилители, усилители мощности, соединители, фильтры и многое другое.Примите будущее передовых технологий PCB с Rogers RT/duroid 6035HTC и поднимите свои проекты до беспрецедентного уровня производительности и надежности.



Для любых технических вопросов или для изучения возможностей RT/duroid 6035HTC в ваших приложениях, пожалуйста, свяжитесь с нашей специализированной командой продаж по адресу sales10@bichengpcb.com.Почувствуйте силу передовых материалов ПКБ и поднимите свои проекты на новые высоты успеха.
