Высокий свет: | Пластинка для сварки ПКБ на горячем воздухе,AD250C Двусторонняя жесткая плата,60 миллилитров Двусторонняя жесткая схема |
---|
Представляем нашу последнюю партию ПКБ на основе передового материала AD250, специально разработанного для коммерческих микроволновых и радиочастотных приложений.Ламинат AD250C предлагает строго контролируемую диэлектрическую постоянную 2.50, обеспечивая превосходную производительность и надежность в современной телекоммуникационной инфраструктуре.
Ключевые особенности:
Rogers AD250C Woven Glass Reinforced PTFE Antenna Grade Laminates обеспечивают основу для этого печатного листа.Этот материал обладает точными электрическими характеристикамиПКБ имеет низкий тангенс потери 0,0013 при частотах 10 ГГц и базовой станции, что обеспечивает отличную производительность цепи.что делает его очень долговечным в условиях высокой температурыКроме того, ламинат AD250C может похвастаться чрезвычайно низкой скоростью поглощения влаги 0.04% и демонстрирует отличную стабильность измерений с коэффициентом теплового расширения (CTE) 47 ppm/°C (ось X), 29 ppm/°C (ось Y) и 196 ppm/°C (ось Z).
Электрические свойства | AD250C | Объекты | Условия испытания | Метод испытания | |
PIM (30mil/60mil) | -159/-163 | dBc | Отраженные 43 дБм звуки при частоте 1900 МГц, S1/S1 | Роджерс Внутренний 50 Ом | |
Диэлектрическая постоянная (процесс) | 2.52 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Диэлектрическая постоянная (конструкция) | 2.50 | - | С-24/23/50 | 10 ГГц | Дифференциальная длина фазы микрополоски |
Фактор рассеивания (процесс) | 0.0013 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 |
Тепловой коэффициент диэлектрической постоянной | -117 | ppm/oВ | от 0°C до 100°C | 10 ГГц | IPC TM-650 2.5.5.5 |
Сопротивляемость объема | 4.8 х 108 | Мом-см | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
Сопротивляемость поверхности | 4.1 х 107 | Мом. | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
Электрическая прочность (диэлектрическая прочность) | 979 | В/мл | - | - | IPC TM-650 2.5.6.2 |
Диэлектрический разрыв | > 40 | kV | D-48/50 | направление X/Y | IPC TM-650 2.5.6 |
Тепловые свойства | |||||
Температура разложения (T)d) | > 500 | ̊C | 2 часа @ 105 ̊C | 5% потеря веса | IPC TM-650 2.3.40 |
Коэффициент теплового расширения - х | 47 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
Коэффициент теплового расширения - y | 29 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
Коэффициент теплового расширения - z | 196 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
Теплопроводность | 0.33 | W/mK | - | направление z | ASTM D5470 |
Время деламинирования | > 60 | минуты | как получено | 288 ̊C | IPC TM-650 2.4.24.1 |
Механические свойства | |||||
Устойчивость кожуры меди после теплового напряжения | 2.6 (14.8) |
Н/мм (фунты/дюйм) | 10s @ 288 ̊C | 35 мкм фольга | IPC TM-650 2.4.8 |
Прочность на изгиб (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
Прочность на растяжение (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | АСТМ D3039/D3039-14 |
Модуль гибкости (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | Метод испытания IPC-TM-650 2.4.4 |
Размерная стабильность (MD/CMD) | 0.02/0.06 | миллиметров/дюйм | после вырезки + выпечки | - | IPC-TM-650 2.4.39а |
Физические свойства | |||||
Возгораемость | V-0 | - | - | - | UL-94 |
Поглощение влаги | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
Плотность | 2.28 | г/см3 | С-24/23/50 | - | ASTM D792 |
Специфическая теплоемкость | 0.813 | J/g°K | 2 часа при 105°C | - | АСТМ E2716 |
Преимущества:
Низкая потеря тангенса (< 0,002 при 10 ГГц) этого печатного листа обеспечивает превосходную производительность цепи в широком диапазоне беспроводных частотных полос.ПКБ обеспечивает постоянную и предсказуемую производительность цепиКерамический материал, используемый в ламинированном AD250, обеспечивает исключительную стабильность диэлектрической константы при изменениях температуры.Очень низкая пассивная интермодуляция (PIM) -159 дБc при 30 мм, 1900 МГц значительно снижает помехи сигнала, что приводит к улучшению производительности антенны.Отличная размерная стабильность ПКБ повышает повторяемость производительности цепей и способствует высокой производительности производстваПо сравнению с типичными ламинатами на основе ПТФЕ, этот ПКБ предлагает улучшенную надежность и производительность.
Подробности строительства:

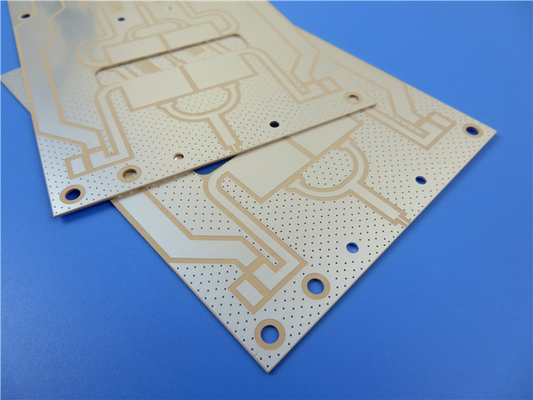

Этот ПКБ представляет собой двухслойную жесткую конструкцию со следующими стеками: Copper_layer_1 (35 мкм), AD250C (1,524 мм или 60 миллиметров) и Copper_layer_2 (35 мкм).6 мм и готовый медный вес 1 унции (1.4 миллиметров) для внешних слоев, достигая баланса между долговечностью и производительностью.
Дополнительные спецификации:
Размеры платы составляют 355 мм х 210 мм (1 PCS) с допуском +/- 0,15 мм. Она поддерживает минимальный пробел / пространство 6/6 миллиметров и минимальный размер отверстия 0,4 мм. У этой печатной платы нет слепых проемов.Он имеет поверхностную отделку на уровне сварки горячим воздухом и не имеет верхних или нижних шелковых экранов или сварных масок.Перед отгрузкой, каждая печатная пластина проходит 100% электрическое испытание, чтобы обеспечить оптимальную производительность.
Статистика:
Этот ПКБ состоит из 118 компонентов, 260 подложки, 118 сквозь отверстие подложки, 142 верхних SMT подложки, и никаких нижних SMT подложки.
Стандарты и доступность
Этот ПХБ соответствует стандартам IPC-класса 2, гарантируя высокие стандарты производства и производительности.предоставление клиентам по всему миру доступа к его исключительным функциям и производительности.
Применение:
Этот универсальный печатный лист находит применение в различных областях, включая антенны базовых станций сотовой инфраструктуры, автомобильные телематические антенны и коммерческие спутниковые радиоантенны.Выберите наш ПКБ на основе AD250 для надежного, высокопроизводительные решения в коммерческих микроволновых и радиочастотных приложениях.
ПКБ-материал: | Композиты из стекловолокна на основе ПТФЕ |
Наименование: | AD250C |
Диэлектрическая постоянная: | 2.50 (10 ГГц) |
Коэффициент рассеивания | 0.0013 (10 ГГц) |
Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
Диэлектрическая толщина | 20 миллиметров (0,508 мм), 30 миллиметров (0,762 мм), 60 миллиметров (1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Погруженное золото (ENIG), HASL, погруженное серебро, погруженное олово, OSP, ENEPIG, голая медь, чистое покрытие золотом и т.д. |
