Высокий свет: | Радиочастотные платы ПКБ,РЧ ПХБ на основе 30мл,Круговая плата с 2 слоями ПКБ RF |
---|

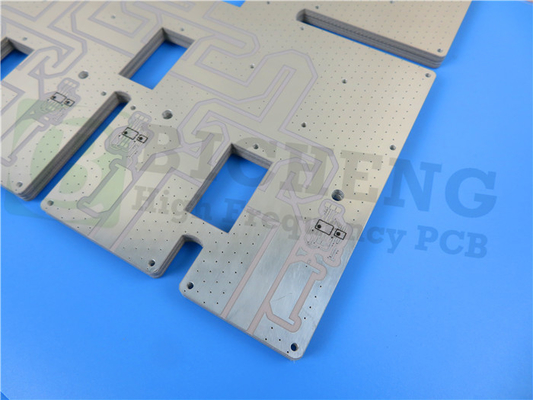

Это РЧ (радиочастотный) ПК, который использует субстрат AD350A. Субстрат AD350A представляет собой специализированный материал, изготовленный из тканевого стекловолокна, усиленного керамикой, композита на основе PTFE.Этот субстрат специально разработан для высокопроизводительных приложений, предлагающий высокую теплопроводность и низкий коэффициент теплового расширения (CTE).
Субстрат AD350A имеет несколько примечательных особенностей. Он поддерживает хорошо контролируемую диэлектрическую постоянную 3,5 -/- 0,05 при 10 ГГц/23 ° C, обеспечивая надежную передачу сигнала.С малым убытком на уровне 0.003 при 10 ГГц, 23 °C @ 50% RH, он минимизирует потерю сигнала и сохраняет целостность сигнала. Низкий коэффициент теплового расширения Z-оси субстрата 35 ppm / °C обеспечивает тепловую стабильность,при температуре разложения (Td) превышающей 500°CМатериал также может похвастаться скоростью поглощения влаги 0,1%, сохраняя постоянную радиочастотную производительность даже в влажной среде.Контролируемые значения CTE в оси X (18 ppm/°C), оси Y (18 ppm/°C) и оси Z (63 ppm/°C) способствуют надежной и стабильной работе.субстрат AD350A предлагает отличные пассивные интермодуляционные (PIM) характеристики -159dBC при 30mil и -163dBC при 60milЕго теплопроводность 0,44 Вт/м-К способствует эффективному рассеиванию тепла.
Этот набор PCB состоит из двух слоев. Copper_layer_1, толщиной 35 мкм, служит первым слоем. Субстрат AD350A толщиной 0,762 мм (30 миллиметров) расположен в середине..Наконец, есть copper_layer_2, также с толщиной 35 мкм, служащий верхним слоем.
В деталях конструкции этого ПКБ указаны его спецификации.Он имеет минимальный след/пространство 4/4 миллиметров и минимальный размер отверстия 0Толщина готовой доски составляет 0,8 мм, а масса готовой меди на внешних слоях составляет 1 унцию (1,4 миллиметра).Поверхностная отделка достигается с помощью погружения серебра. Примечательно, что на этом ПХБ нет верхней или нижней шелковой пленки или паяльной маски. Перед отправкой проводится 100% электрическое испытание для обеспечения его функциональности.
С точки зрения статистики, этот PCB вмещает 54 компонента с общей суммой 123 подложки. из них 90 подложки для проходных (TH) компонентов,в то время как 33 подложки предназначены для компонентов технологии верхней поверхности (SMT)ПКБ использует 76 каналов для установки соединений и поддерживает три сети.
Художественная работа для этой ПКБ поставляется в формате Gerber RS-274-X и соответствует принятому стандарту IPC-Class-2.
Этот радиочастотный ПКБ на основе субстрата AD350A легко доступен во всем мире.автомобильные телематические антенные системы, и коммерческих спутниковых радиоантеннных систем.
