Подробная информация о продукте:
Оплата и доставка Условия:
|
Высокий свет: | Погруженная золотая пластинка ПКБ,Двусторонние ПХБ CER-10 субстраты,Двухсторонний ПХБ 25 мл |
---|
Представляем наш новейший ПКБ, изготовленный из исключительного материала CER-10.Этот ПКБ использует опыт Taconic в области керамической технологии наполнения и покрытого стекловолокна PTFEБлагодаря своему уникальному составу, ПХБ CER-10 обладает замечательной прочностью межламинальных связей, высокой стойкостью к сварке и минимальной поглощением влаги.
Стеклянная арматура в материале CER-10 обеспечивает отличную стабильность размеров и повышенную прочность на изгиб.что делает его надежным выбором даже в экстремальных тепловых условиях.
Недвижимость | Метод испытания | Единица | Стоимость | Единица | Стоимость |
Диэлектрическая постоянная (номинальная) | IPC-TM-650 2.5.5.6 | 10 | 10 | ||
Фактор рассеивания 10 ГГц | IPC-TM-650 2.5.5.5.1 | 0.0035 | 0.0035 | ||
Поглощение влаги | IPC-TM-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Диэлектрический разрыв | IPC-TM-650 2.5.6 | kV | 44 | kV | 44 |
Сопротивляемость объема | IPC-TM-650 2.5.17.1 | Мом/см | 2.1 х 108 | Мом/см | 2.1 х 108 |
Сопротивляемость поверхности | IPC-TM-650 2.5.17.1 | Мом. | 1.1 х 109 | Мом. | 1.1 х 109 |
Сопротивление дуги | IPC-TM-650 2.5.1 | Второй | > 180 | Второй | > 180 |
Сила на изгиб (MD) | ASTM D 790 | Пси | 16500 | Н/мм2 | 114 |
Прочность на изгибе (CD) | ASTM D 790 | Пси | 15500 | Н/мм2 | 107 |
Прочность на тягу (MD) | ASTM D 638 | Пси | 7700 | Н/мм2 | 53 |
Прочность на растяжение (CD) | ASTM D 3039 | Пси | 6700 | Н/мм2 | 46 |
Прочность очистки (1 унция) | IPC-TM-650 2.4.8 | В фунтах/линейный дюйм | 9 | Н/мм | 1.61 |
Размерная стабильность (MD) | IPC-TM-650 2.4.39 | в/в | -Нет.0002 | мм/мм | -Нет.0002 |
Размерная стабильность (CD) | IPC-TM-650 2.4.39 | в/в | -Нет.0003 | мм/мм | -Нет.0003 |
Плотность (специфическая гравитация) | г/см3 | 3.05 | г/см3 | 3.05 | |
Теплопроводность | ASTM F 433 | W/m/K | 0.63 | W/m/K | 0.63 |
CTE (x-y) | ASTM D 3386 (TMA) | ppm/°C | 13-15 | ppm/°C | 13-15 |
CTE (z) | ASTM D 3386 (TMA) | ppm/°C | 46 | ppm/°C | 46 |
Выброс газов (%TML) | ASTM E 595 | % | 0.02 | % | 0.02 |
Выброс газов (% CVCM) | ASTM E 595 | % | 0.01 | % | 0.01 |
Выброс газов (% WVR) | ASTM E 595 | % | 0.01 | % | 0.01 |
Уровень воспламеняемости | UL 94 | V-0 | V-0 |
Благодаря диэлектрической постоянной 10 +/- 0,05 при 10 ГГц/23°С и коэффициенту рассеивания 0,0035 при 10 ГГц/23°С, PCB CER-10 гарантирует точную и эффективную передачу сигнала,минимизация потери сигналаЕго теплопроводность 0,63 Вт/мК обеспечивает эффективное рассеивание тепла, что позволяет ПКБ работать оптимально в сложных тепловых условиях.
Одним из ключевых преимуществ ламината CER-10 является его низкий уровень поглощения влаги 0,02%. Это гарантирует, что ПКБ остается прочным и надежным, даже в влажных условиях,при сохранении постоянных электрических свойств с течением времениКроме того, материал CER-10 имеет коэффициент теплового расширения (CTE) 13 ppm/°C в оси X, 15 ppm/°C в оси Y и 46 ppm/°C в оси Z.обеспечивает отличную стабильность размеров и надежную производительность проходки.
Исключительные свойства субстрата CER-10 приносят ряд преимуществ для ваших электронных конструкций.В то время как его низкая влагопоглощающая способность защищает от потенциального поврежденияУлучшенная размерная стабильность и низкое расширение оси Z способствуют долгосрочной целостности ПКБ, что делает его подходящим для различных применений.
Благодаря стабильному DK сверх частоты и способности обрабатывать экстремальные тепловые условия, PCB CER-10 открывает возможности для миниатюризации цепей,позволяя оптимизировать использование пространства в ваших проектахКроме того, тканевое стеклянное укрепление увеличивает изгибную прочность ПХБ, обеспечивая устойчивость и долговечность для выдерживания механических нагрузок.

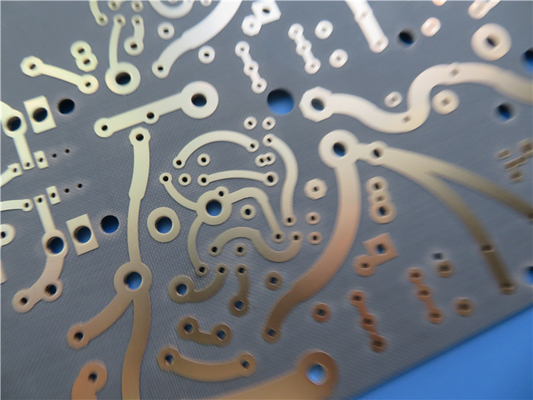

Этот ПКБ сконструирован как двуслойный жесткий ПКБ с медном слоем толщиной 35 мкм с обеих сторон.предоставление надежной основы для ваших электронных сборовРазмеры платы составляют 95 мм х 89 мм, что дает достаточно места для проектирования цепей.облегчение эффективного размещения и сборки компонентов.
ПКБ-материал: | Органико-керамический ламинат на основе стеклоукрепления. |
Наименование: | CER-10 |
Диэлектрическая постоянная: | 10 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
Толщина ПКЖ: | 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 47миллиметров (1,194 мм), 50миллиметров (1,27 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово и OSP и т.д. |
С точки зрения отделки, этот ПХБ имеет толщину готовой доски 0,8 мм и готовый вес Cu 1 унции (1,4 миллиметра) на внешних слоях.Виас имеет толщину покрытия 20 мкм для надежных электрических соединенийПоверхность покрыта погруженным золотом, что обеспечивает отличную сварную способность и коррозионную стойкость.в то время как нижний шелкоплот не включенНаверху и внизу не применяются маски для сварки, что позволяет производить индивидуальную сварку и переработку по мере необходимости.
Каждый печатный лист проходит 100% электрическое испытание перед отгрузкой, обеспечивая исключительное качество и надежность.широко принятый стандарт в отраслиЭтот ПХБ соответствует стандартам IPC-класса 2, отвечая требованиям для высококачественного производства.
Этот ПХБ доступен во всем мире, что делает его доступным для клиентов по всему миру.фильтры и соединителиПочувствуйте мощь PCB CER-10 в своих электронных проектах,и раскрыть весь потенциал ваших проектов с его исключительными характеристиками и надежностью.
