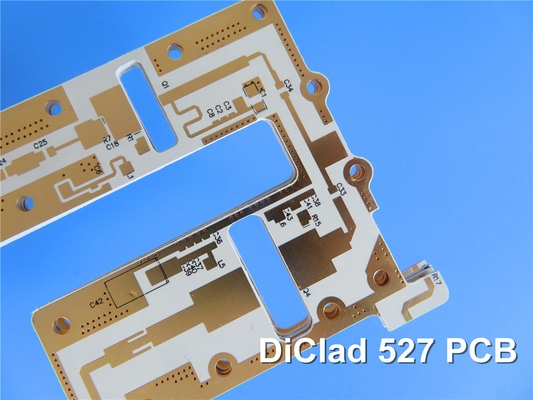

2L 20mil DiClad 527 PCB с зеленой сваркой и белым шелковым экраном

Представляем наш недавно поставленный ПКБ, построенный с исключительным ламинированным материалом DiClad 527 от Роджерса.Композитный материал на основе ПТФЕ обладает выдающимися характеристиками в качестве подложки для печатных платС более высоким соотношением арматуры из стекловолокна к содержанию PTFE, DiClad 527 обеспечивает более широкий диапазон диэлектрической постоянной (Dk), превосходную размерную стабильность и точную регистрацию.

Ключевые особенности:
- диапазон DK от 2,4 до 2,6 при 10 ГГц и 1 МГц, 50% RH, обеспечивающий надежную передачу сигнала.
- коэффициент рассеивания 0,0017 при 10 ГГц и 0,0010 при 1 МГц, 50% RH, минимизируя потерю сигнала.
- TcDK -153 ppm/°C в диапазоне от -10°C до 140°C при 10 ГГц, сохраняя стабильность при колебаниях температуры.
- Низкая влагопоглощение 0,03%, уменьшая влияние влажности на производительность.
- CTE в оси X 14 ppm/°C, оси Y 21 ppm/°C и оси Z 173 ppm/°C, обеспечивая отличную стабильность измерений.

Преимущества:
- чрезвычайно низкая потеря тангенса, обеспечивая минимальное искажение сигнала и максимизируя целостность сигнала.
- Отличная размерная стабильность, сохраняющая целостность ПХБ в различных условиях.
- однородность производительности продукции, обеспечивающая последовательные и надежные результаты.
- высокоравномерные электрические свойства на всех частотах, обеспечивающие постоянную производительность.
- Устойчивые механические характеристики, обеспечивающие надежность в требовательных приложениях.
- Отличная химическая устойчивость, защищая ПХБ от коррозионных веществ.
- Стабильный Dk в широком диапазоне частот, сохраняя целостность сигнала на различных частотах.
- Низкие потери цепей на высокой частоте, оптимизируя производительность в высокоскоростных приложениях.
- незначительное изменение производительности, вызванное высокой влажностью окружающей среды, обеспечивающее стабильность в сложных условиях.

Этот печатный лист представляет собой двухслойную жесткую доску с медью толщиной 35 мкм с обеих сторон.позволяя достаточно места для вашего дизайна схемыПри минимальном пробеле 5/4 миллиметров и минимальном размере отверстия 0,3 мм вы можете достичь точного маршрутизации и эффективного размещения компонентов.

Толщина готовой доски составляет 0,6 мм, а вес готовой меди составляет 1 унция (1,4 миллиметра) на внешних слоях.Поверхностная отделка ENIG (Electroless Nickel Immersion Gold), обеспечивающий превосходную сварную способность и коррозионную стойкость. Верхний шелкоплот белый, что облегчает идентификацию компонентов. Нижний шелкоплот не включен,обеспечивает чистый и профессиональный видВерхняя сварная маска зеленая, а нижняя сварная маска не применяется, что позволяет настраивать сварку и переработку при необходимости.

Каждый печатный лист проходит 100% электрическое испытание перед отгрузкой для обеспечения исключительного качества и надежности.широко принятый отраслевой стандартЭта печатная пластина соответствует стандартам IPC-класса 2, отвечая требованиям высокого качества производства.

Диклад 527 PCB доступен во всем мире, обеспечивая доступность для клиентов во всем мире.коммерческие фазовые сети, антенны базовой станции с низкими потерями, системы наведения, цифровые радиоантенны, фильтры, сцепления и LNA.

Откройте для себя преобразующее влияние ДиКлад 527 на ваши электронные проекты, поскольку он обеспечивает ваш проект непревзойденной производительностью, несравненной надежностью,и исключительная размерная стабильность.
