Высокий свет: | РЧ ПХБ жесткие платы,Двухслойные жесткие доски,Радиочастотная плата PCB с ENEPIG |
---|

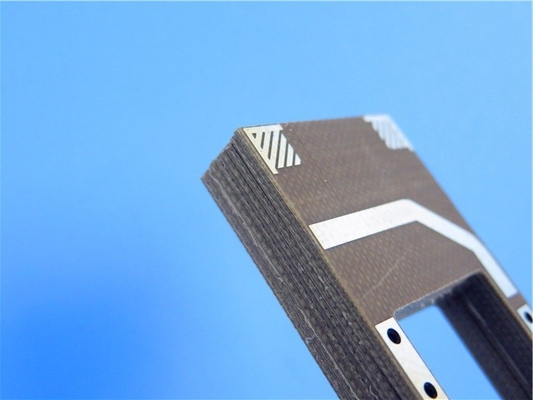

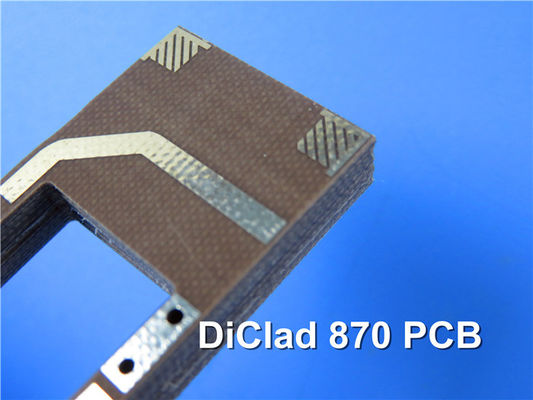

Представляю недавно поставленный радиочастотный ПКБ, который построен на 31 миллилоре Роджерса ДиКлад 870 субстратов.ДиКлад 870 PCB обладает исключительными электрическими свойствами для широкого спектра применений.Он использует уникальную композицию тканевого стекловолокна и более высокое соотношение содержания PTFE,в результате снижения диэлектрических констант (Dk) и факторов рассеивания по сравнению с другими ламинатами серии DiClad, при сохранении одинаковой толщины.
Ключевые особенности:
ДиКлад 870 PCB выделяется своим впечатляющим DK 2,33 как на 10 ГГц, так и на 1 МГц, 50% RH. Это обеспечивает отличные возможности передачи сигнала.имеет исключительно низкий коэффициент рассеивания, всего 0.0,0013 при 10 ГГц и 0,0009 при 1 МГц, 50% RH, обеспечивая минимальную потерю сигнала.
Температурные колебания не являются проблемой, поскольку PCB DiClad 870 предлагает температурный коэффициент DK (TcDK) -161 ppm/°C. Он охватывает широкий температурный диапазон от -10 до 140°C при 10 ГГц,обеспечение стабильной производительности даже при различных условиях окружающей среды.
Проблемы, связанные с влагой, минимизируются с помощью этого печатного листа, благодаря его скорости поглощения влаги всего 0,2%.
PCB DiClad 870 демонстрирует отличную размерную стабильность с коэффициентом теплового расширения (CTE) 17 ppm/°C в оси X, 29 ppm/°C в оси Y и 217 ppm/°C в оси Z.Эта стабильность гарантирует точную производительность и надежность.
Параметр | Стоимость |
Количество слоев | 1-32 |
Материалы субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т. д.), FR-4 высокий CTI> 600В; полиамид, ПЭТ; металлическое ядро и т. д. |
Максимальный размер | Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
Толерантность к схемам правления | ± 0,0059" (0,15 мм) |
Толщина ПКБ | 0.0157" - 0.3937" (0,40 мм--10.00 мм) |
Толерантность толщины ((T≥0,8 мм) | ± 8% |
Толерантность толщины ((t<0,8 мм) | ± 10% |
Толщина изоляционного слоя | 0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
Минимальная трасса | 0.003" (0,075 мм) |
Минимальное пространство | 0.003" (0,075 мм) |
Внешняя толщина меди | 35μm-350μm (1 унция-10 унций) |
Внутренняя толщина меди | 17μm-350μm (0,5 унции - 10 унций) |
Сверло (механическое) | 0.0079" - 0.25" (0.2 мм - 6.35 мм) |
Завершенная дыра ((Механическая) | 0.0039"-0.248" (0,10 мм-6,30 мм) |
ДиаметрТолерантность (механическая) | 0.00295" (0,075мм) |
Регистрация (механическая) | 00,05 мм. |
Соотношение сторон | 12:1 |
Тип паяльной маски | ЛПИ |
Мост Мина Солдермаска | 00,08 мм. |
Минимальная пропускная способность сварной маски | 00,05 мм. |
Подключение через Диаметр | 0.0098" - 0.0236" (0.25мм-0.60мм) |
Толерантность контроля импеданции | ± 10% |
Поверхностная отделка | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated и т.д. |
Основные преимущества:
Благодаря чрезвычайно низкой тангенс потери, ДиКлад 870 PCB предлагает улучшенное качество сигнала и уменьшенное искажение сигнала.
Отличная размерная стабильность печатного листа обеспечивает точную производительность, что делает его подходящим для приложений, требующих высокой точности и надежности в течение долгого времени.
Последовательность является ключом, и именно это обеспечивает ДиКлад 870 ПХЛ.обеспечение надежной и предсказуемой работы различных электронных систем.
Диклад 870 PCB поддерживает высокоравномерные электрические свойства на разных частотах.независимо от частоты работы.
Надежность и долговечность имеют решающее значение, и печатные платы DiClad 870 обеспечивают обе стороны.
Химическая устойчивость является еще одним преимуществом ПХБ DiClad 870, который обладает высокой устойчивостью к коррозионным элементам, обеспечивает защиту от химического повреждения и обеспечивает долговечную производительность.
Что касается впитывания влаги, то PCB DiClad 870 обладает самым низким показателем среди композитов на основе PTFE.особенно в влажной среде.
Устойчивые значения DK диклада 870 PCB в широком диапазоне частот делают его подходящим для применений, требующих постоянной производительности на разных частотах.Это обеспечивает надежную работу в широком спектре приложений.
Низкое значение DK на PCB DiClad 870 позволяет увеличить ширину линии, уменьшая потерю вставки и обеспечивая более эффективную передачу сигнала.
ПКБ-накопление:
Этот ПКБ представляет собой двухслойный жесткий ПКБ со следующей сборкой:
- Медный слой 1: 35 мкм
- ДиКлад 870: 0,787 мм (31 мл)
- Медный слой 2: 35 мкм

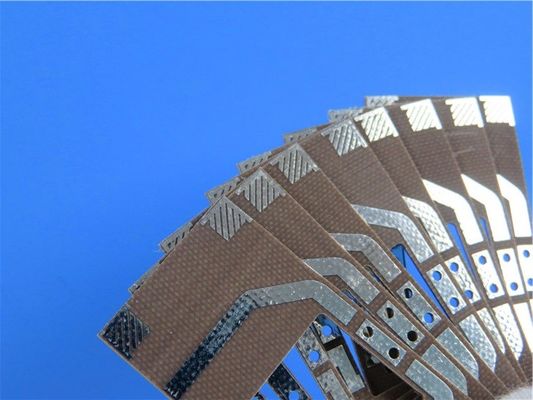

Размер этой печатной пластины составляет 174 мм х 44,5 мм (1 шт.), с допустимым допустимым отклонением +/- 0,15 мм. Она поддерживает минимальное пространство следа 4/4 миллиметров и минимальный размер отверстия 0,25 мм.Толщина готовой доски равна 0.8 мм, с готовым весом меди 1 унции (1,4 миллиметра) для внешних слоев. Толщина покрытия составляет 20 мкм. Этот ПКБ завершен поверхностной отделкой ENEPIG.Верхний и нижний слои имеют белый шелкоплот и зеленую сварную маскуПеред отгрузкой, каждый ПКБ проходит 100% электрический тест для обеспечения качества.
Эта печатная пластина состоит из 42 компонентов и в общей сложности 103 подложки. Она включает 68 сквозь отверстия подложки, 35 верхних SMT подложки, и 0 нижних SMT подложки. Есть 73 каналы и 3 сетки.
Эта печатная пластина принимает формат рисунков Gerber RS-274-X, обеспечивая совместимость со стандартными инструментами проектирования.
Этот ПКБ соответствует стандартам IPC-класса-2, гарантируя высокое качество производственных процессов и надежную производительность.
ДиКлад 870 PCB доступен для распространения по всему миру, обеспечивая доступность для клиентов по всему миру.
Типичные применения:
ДиКлад 870 ПКБ предназначен для различных применений, в том числе:
- Радарные сети питания
- Коммерческие фазовые сети
- Антенны базовых станций с низкими потерями
- Системы наведения
- цифровые радиоантенны
- фильтры, соединители и усилители низкого шума (LNA)
Ощутите превосходную производительность и исключительную надежность с DiClad 870 PCB.Его передовые характеристики и отличные электрические свойства делают его идеальным выбором для требовательных электронных приложений.
