Высокий свет: | 20 миллиметров обнаженных медных ПХБ,Двухслойный голый медный ПКБ,Круговая плата RF с двумя слоями |
---|

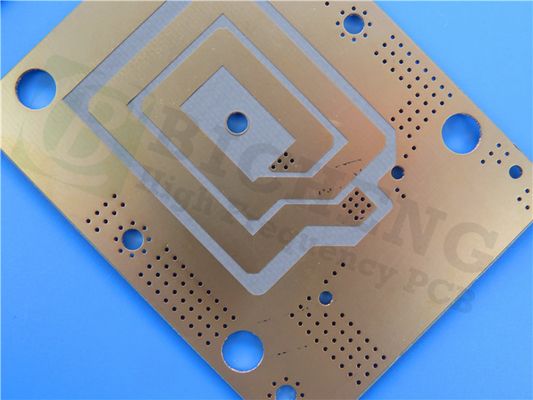

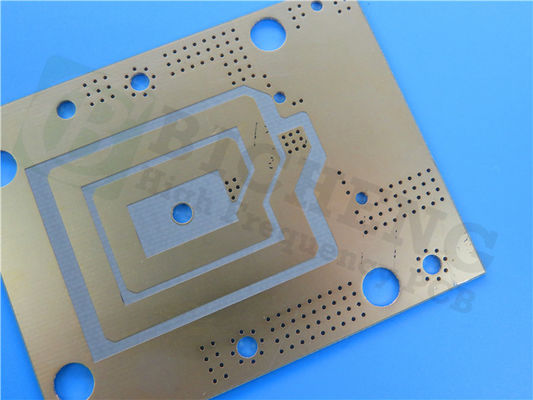

Представляем наш недавно поставленный ПКБ, который сделан из материала RF-30A.PCB RF-30A - это современный органико-керамический ламинат, разработанный специально для коммерческих микроволновых и радиочастотных приложений большого объемаИзготовленный с опытом Taconic в области керамических наполнителей и технологии покрытия PTFE, этот PCB является олицетворением качества и производительности.
В составе RF-30A имеются исключительные электрические и механические свойства, превышающие ожидания даже самых требовательных конструкторов.Его диэлектрический субстрат с низкими потерями, в сочетании с медной фольгой с низким профилем, обеспечивает стабильные электрические свойства, что приводит к улучшению уровня PIMD и меньшему потерю вставки по широкой полосе пропускания.
Устойчивость RF-30A выходит за рамки его электрической производительности.РЧ компоненты защищены от внешних факторов, обеспечивая их долговечность и надежность.
Одним из важнейших аспектов RF-30A является его выдающаяся прочность кожуры для 1/2 унции и 1 унции RT меди, что делает его идеальным выбором для переработки или повторных процессов повторного потока.его сверхнизкая скорость поглощения влаги и стабильная тангенс потери способствуют минимизации фазового сдвигаДвижение измерений значительно уменьшается, что приводит к стабильным свойствам фазы и импеданса в широком диапазоне частот.
RF-30A был тщательно оптимизирован с керамикой, чтобы достичь низкой CTE Z-оси, повышая надежность покрытых отверстиями (PTH) и упрощая изготовление многослойных схем.Эти свойства способствуют стабильной производительности PIMD, гарантируя, что ваши радиочастотные конструкции будут работать безупречно.
Ключевые особенности:
- DK 2,97 +/- 0,05 при 1,9 ГГц/23°С
- коэффициент рассеивания 0,0013 при 1,9 ГГц/23°С
- Теплопроводность 0,42 Вт/м/К
- CTE: ось X - 8 ppm/°C, ось Y - 11 ppm/°C, ось Z - 60 ppm/°C
- Плотность (специфическая масса) 2,16 г/см3
Беспрецедентные преимущества:
- Отличные значения PIM в ПХБ (измеряются при температуре ниже -160 дБc)
- Улучшение качества ПТГ
- Стабильные механические свойства
- Стабильный на высоких частотах.
- Стабильность при высоких температурах
- Низкое поглощение влаги
- Отличная прочность кожуры
- Соотношение цены и производительности
Технические характеристики:
- ПКБ-накопление: двуслойные жесткие ПКБ
- Медный слой 1: 35 мкм
- RF-30A Ядро: 0,508 мм (20 миллиметров)
- Медный слой 2: 35 мкм
Подробная информация о конструкции ПКБ:
- Размеры доски: 102,02 мм х 65,54 мм (1 PCS), +/- 0,15 мм
- Минимальный пробел: 4/5 миллилитров.
- Минимальный размер отверстия: 0,35 мм
- Нет слепых проходов.
- Толщина готовой доски: 0,6 мм
- Готовый вес Cu: 1 унция (1,4 миллилитра) внешних слоев
- толщина покрытия: 20 мкм
- Поверхностная отделка: голая медь
- Высокий шелковый экран: нет
- Нижний шелкоплот: нет
- Маска для сварки: нет.
- Нижняя сварная маска: нет
- 100% Электрический тест, использованный перед отправкой
Статистика ПКБ:
- Компоненты: 37
- Всего подкладки: 102
- Проходные подушки: 71
- Верхние SMT Pads: 31
- Нижние SMT-подкладки: 0
- Виас: 59.
- Сети: 4.
Наш RF-30A PCB поставляется с графикой Gerber RS-274-X и соответствует стандарту IPC-Class-2, обеспечивая высочайший уровень качества и надежности.Этот ПХБ является идеальным решением для широкого спектра приложений, включая антенны., радиочастотные пассивные компоненты и усилители мощности.
Освободите мощь радиочастотных технологий с помощью нашего PCB RF-30A и испытайте непревзойденную производительность и надежность.
