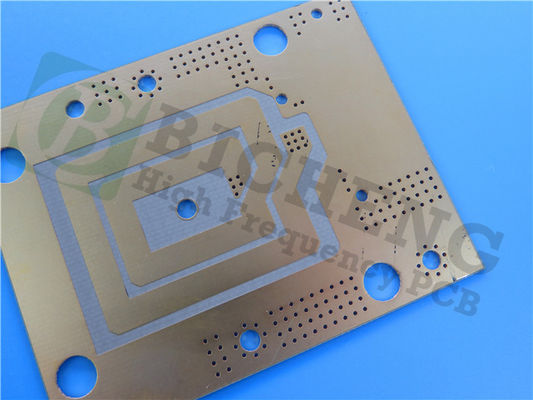

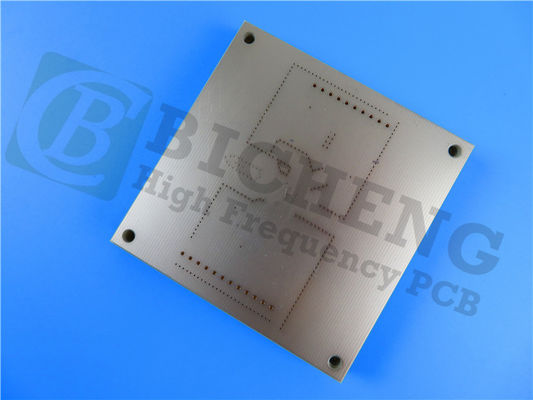

| Высокий свет: | Радиочастотная плата с ENIG,2L RO3006 RF PCB,Медно-белый шелкоплотный РЧ ПКБ |
||
|---|---|---|---|

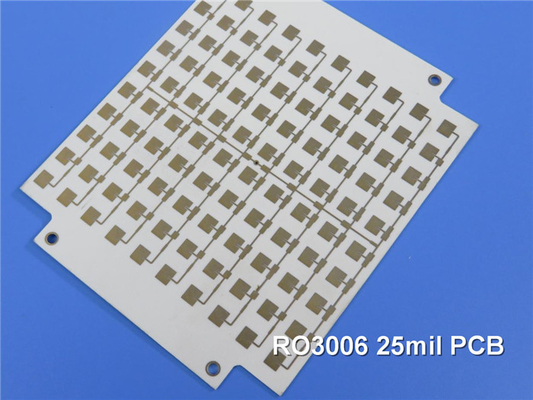

Представляю наш недавно поставленный ПХБ из RO306 субстратов.
RO3006 Введение:
Ламинаты Rogers RO3006 - это передовые материалы для цепей, которые используют керамические композиты из ПТФЕ.Эти материалы специально разработаны для обеспечения исключительной стабильности как в электрических, так и в механических свойствах.Одной из примечательных особенностей RO3006 является его способность поддерживать стабильную диэлектрическую постоянную (Dk) в широком диапазоне температур.Эта характеристика устраняет изменение уровня Dk, которое обычно наблюдается в стеклянных материалах из ПТФЭ при комнатной температуре.
Особенности:
Ламинаты RO3006 от Rogers состоят из керамически заполненных композитов из ПТФЭ. Эти материалы имеют диэлектрическую постоянную 6,15 +/- 0,15 при 10 ГГц и 23 ° C, а также низкий коэффициент рассеивания 0.002 при одной частоте и температуреПри высокой температуре теплового разложения, превышающей 500°C, RO3006 демонстрирует отличную тепловую устойчивость.содействие эффективной передаче теплаПо отношению к поглощению влаги, RO3006 имеет низкую скорость 0,02%. Кроме того, коэффициент теплового расширения материала колеблется от 17 ppm/°C до 24 ppm/°C (-55-288 °C) в X, Y,и оси Z.
Преимущества:
Ламинаты RO3006 обеспечивают единообразные механические свойства в диапазоне диэлектрических констант, что делает их идеальными для многослойных пластин, требующих различных диэлектрических констант.Эти ламинированные материалы также совместимы с гибридными конструкциями, включающими многослойные панели эпоксидного стеклаЕще одним преимуществом RO3006 является его низкий коэффициент расширения в плоскости, который соответствует медным.Эта характеристика повышает надежность поверхностных сборов и делает их подходящими для применения, чувствительных к изменениям температуры.Кроме того, RO3006 обладает отличной размерной стабильностью. Процесс производства в объеме, используемый для этих ламинатах, обеспечивает экономическую цену, что делает их экономически эффективным выбором.
| RO3006 Типичная стоимость | |||||
| Недвижимость | RO3006 | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 6.15±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 6.5 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.002 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | - 262 | Z | ppm/°C | 10 ГГц -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Размерная стабильность | 0.27 0.15 |
X Y |
мм/м | КОНД А | IPC-TM-650 2.2.4 |
| Сопротивляемость объема | 105 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 105 | MΩ | КОНД А | IPC 2.5.17.1 | |
| Модуль тяги | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| Поглощение влаги | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Специфическая температура | 0.86 | j/g/k | Расчеты | ||
| Теплопроводность | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| Коэффициент теплового расширения (-55-288°С) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Плотность | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 7.1 | Иб/ин. | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Подробная информация о сборке и конструкции ПКБ:
Для этого двухслойного жесткого печатного листа, набор состоит из слоя меди толщиной 35 мкм, за которым следует субстрат RO3006 толщиной 25 мм (0,635 мм),и еще один слой меди толщиной 35 мкм.
Детали конструкции печатных плат включают размер доски 30 мм х 37 мм для одной части. Минимальный пробел / пространство составляет 5/5 миллиметров, а минимальный размер отверстия - 0,25 мм.В этой конфигурации нет слепых проходов.Толщина готовой доски составляет 0,8 мм, а внешние слои меди имеют вес 1 унции (1,4 миллиметра).и верхний шелковый экран белыйДо отгрузки проводится 100%-ное электрическое испытание для обеспечения качества.
Статистика ПКБ:
С точки зрения статистики печатных плат, эта конфигурация включает в себя 15 компонентов и в общей сложности 50 подложки. из этих подложки, 31 через отверстие подложки, в то время как 19 являются верхней поверхности-монтаж технологии (SMT) подложки.Никаких нижних SMT подложкиЭта конструкция ПКБ включает в себя 38 каналов и состоит из 2 сетей.
Изображения и стандарты:
Тип изображения, поставляемый для этой конструкции ПКБ, Gerber RS-274-X, широко принятый промышленный стандарт.обеспечение соответствия требованиям качества и производительности.
Доступность и типичные применения:
Ламинаты RO3006 доступны во всем мире, обеспечивая доступность для различных рынков.Они особенно подходят для автомобильных радарных приложений., спутниковые антенны глобального позиционирования, сотовые телекоммуникационные системы (включая усилители мощности и антенны), патч-антенны для беспроводной связи, спутники прямого вещания,кабельные системы связи данныхИх исключительные электрические и механические свойства делают их универсальными и надежными для широкого спектра приложений.
