Сегодня мы рады поделиться нашим недавно поставленным ПХБ на основе материалов RO3010.
1. RO3010 Введение:
Ламинаты Rogers RO3010 - это передовые материалы для схем, которые используют керамически заполненные композиты PTFE.Это конкурентоспособные продукты, известные своей исключительной механической и электрической стабильностью., что делает их подходящими для широкого спектра применений на различных частотах.Ламинат RO3010 упрощает проектирование широкополосных компонентов и особенно подходит для миниатюризации цепей.
2Особенности:
Ламинаты RO3010 состоят из керамически заполненных композитных материалов из ПТФЭ. Они имеют диэлектрическую постоянную 10,2 +/- 0,30 при 10 ГГц и 23 ° C, а также низкий коэффициент рассеивания 0,0.0022 при одной частоте и температуреС низким коэффициентом теплового расширения в диапазоне от 13 ppm/°C до 16 ppm/°C (-55 до 288 °C) в осях X, Y и Z, ламинаты RO3010 демонстрируют отличную размерную устойчивость.Они имеют высокую температуру теплового разложения, превышающую 500°С и теплопроводность 0Ламинаты RO3010 также обладают низкой скоростью поглощения влаги 0,05% и могут работать в температурном диапазоне от -40°C до +85°C.
| RO3010 Типичная стоимость | |||||
| Недвижимость | RO3010 | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 10.2±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 11.2 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0022 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | - 395 | Z | ppm/°C | 10 ГГц -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Размерная стабильность | 0.35 0.31 |
X Y |
мм/м | КОНД А | IPC-TM-650 2.2.4 |
| Сопротивляемость объема | 105 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 105 | MΩ | КОНД А | IPC 2.5.17.1 | |
| Модуль тяги | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Поглощение влаги | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Специфическая температура | 0.8 | j/g/k | Расчеты | ||
| Теплопроводность | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Коэффициент теплового расширения (-55-288°С) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Плотность | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 9.4 | Иб/ин. | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
3Преимущества:
Одним из примечательных преимуществ ламината RO3010 является его стабильность измерений, с коэффициентом расширения, соответствующим медным.Эта характеристика повышает надежность и производительность ламинатаКроме того, ламинат RO3010 является экономически эффективным, благодаря экономичной цене ламината, полученной в результате процесса массового производства.Они также подходят для использования в многослойных конструкциях досок, обеспечивая гибкость в различных приложениях.
4ПКБ-накопление:

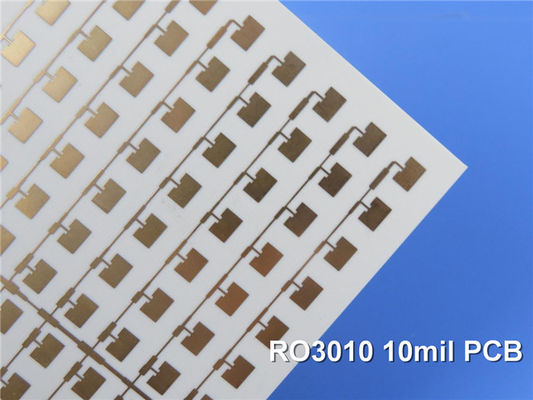

Для этого двухслойного жесткого печатного листа, набор состоит из слоя меди толщиной 35 мкм, за которым следует субстрат RO3010 толщиной 10 мм (0,254 мм),и еще один слой меди толщиной 35 мкм.
5Подробная информация о конструкции ПКБ:
Размеры платы составляют 80,1 мм х 56,74 мм. Минимальный пробел/пространство составляет 4/4 миллиметра, а минимальный размер отверстия - 0,3 мм. В этой конфигурации нет слепых проходов.Толщина готовой доски равна 0.37 мм, а внешние слои меди имеют вес 1 унции (1,4 миллиметра). Толщина пластинки через 20 мкм. Поверхность покрыта погруженным золотом, а верхний шелковой экран белый,при этом на нижний слой не наносится ни шелковой экран, ни сварная маскаДля обеспечения качества ПКБ перед отгрузкой проводится 100% электрическое испытание.
6Статистика ПКБ:
Эта печатная пластина содержит 24 компонента и в общей сложности 71 подложку.Конструкция имеет 67 путей и состоит из 3 сетей..
7. Тип поставляемого рисунка:Гербер RS-274-X
8Принятый стандарт:IPC-класс-2
9Доступность:Ламинат RO3010 доступен во всем мире, что обеспечивает доступность для различных рынков.
10Типичные применения:
ПХБ RO3010 применяются в широком спектре отраслей промышленности и продуктов.сотовые телекоммуникационные системы (включая усилители мощности и антенны), антенны для беспроводных коммуникаций, спутники прямого вещания, кабельные системы для передачи данных, дистанционные считыватели и задние планы питания.Исключительные электрические и механические свойства ламината RO3010 делают его надежным и универсальным для этих применений.
