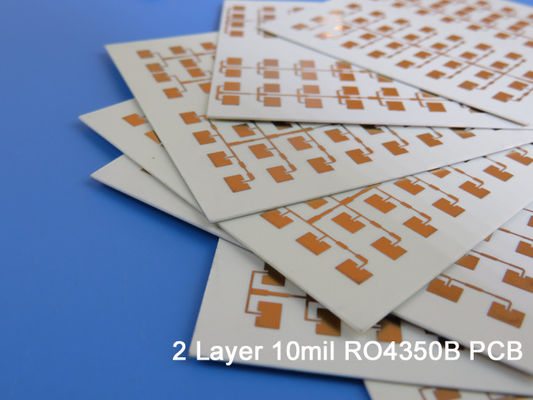

Двухсторонний 10 миллиметровый радиочастотный ПКБ из ламината RO4350B с погружением серебра

Мы рады поделиться с вами нашим недавно поставленным радиочастотным ПКБ. Это высокочастотный ПКБ из ламината RO4350B.передовое решение, которое сочетает электрические характеристики ПТФЕ/тканного стекла с легкостью изготовления эпоксидных/стеклянных материаловРазработанные корпорацией Rogers, ламины RO4350B обеспечивают исключительный контроль над диэлектрической постоянной (Dk) при сохранении характеристик низких потерь.Эти передовые материалы являются экономически эффективной альтернативой обычным микроволновым ламинатам, исключая необходимость специальной обработки отверстий и процедур обработки, обычно связанных с материалами на основе ПТФЕ.делая их подходящими для активных устройств и высокомощных радиочастотных конструкций.

Особенности:

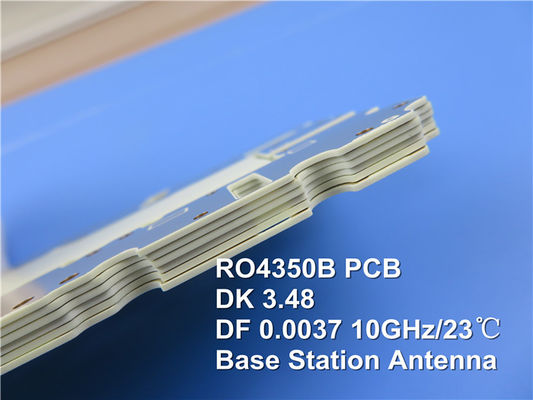

Ламинат RO4350B обладает замечательными характеристиками, которые делают его идеальным выбором для высокочастотных приложений.0037 на той же частотеКроме того, теплопроводность 0,69 W/m/°K обеспечивает эффективное теплораспределение.Их значения коэффициента теплового расширения (CTE) составляют 10ppm/°C в оси X, 12ppm/°C в оси Y и 32ppm/°C в оси Z, обеспечивая стабильность при температурных колебаниях.ламинат RO4350B обладает исключительной теплостойкостью.

Преимущества:

Ламинат RO4350B имеет множество преимуществ, которые выделяют его среди других материалов на рынке:

1Низкая диэлектрическая толерантность и низкие потери: эти ламината обеспечивают отличную электрическую производительность, что позволяет применять при более высоких частотах работы.Они особенно хорошо подходят для широкополосных приложений..

2Стабильные электрические свойства по сравнению с частотой: ламинат RO4350B обеспечивает контролируемые линии передачи импеданса и позволяет повторяться дизайн фильтров, гарантируя постоянную производительность.

3Низкий тепловой коэффициент диэлектрической константы: с отличной стабильностью измерений эти ламинаты сохраняют надежные электрические свойства независимо от колебаний температуры.

4Низкое расширение Z-оси: ламинат RO4350B облегчает создание отверстий с высокой надежностью.

5Низкий коэффициент расширения в плоскости: эти ламината остаются стабильными на протяжении всего диапазона температур обработки цепи, обеспечивая постоянную производительность во время производства.

6Процесс производства в объеме: ламинат RO4350B может быть изготовлен с использованием стандартных эпоксидных стеклянных процессов, что делает его экономически эффективным и легко доступным для массового производства.

7. CAF устойчивы: ламинат демонстрирует устойчивость к проводящей анодной нитей, обеспечивая долгосрочную надежность в требовательных приложениях.

Спецификации ПХБ:

Этот РЧ ПК предлагает прочную конструкцию, которая дополняет высокопроизводительные ламинаты:

- 2-слойный жесткий ПКБ с 35 мкм медным слоем как сверху, так и снизу.
- Rogers 4350B ядро толщиной 0,254 мм (10 миллиметров).
- Размеры доски 53,18 мм х 56,04 мм с допуском +/- 0,15 мм.
- Минимальный след/пространство 5/5 миллиметров и минимальный размер отверстия 0,25 мм.
- Нет слепых проемов, что обеспечивает простоту изготовления.
- Толщина готовой доски 0,32 мм для компактных конструкций.
- Внешние медные слои весом 1 унция (1,4 миллилитра).
- через толщину пластинки 20 мкм для надежных соединений.
- Погружение серебряной поверхности, обеспечивающей отличную целостность сигнала.
- Ни верхнего, ни нижнего шелкопряда или сварной маски, обеспечивая чистый и минималистичный вид.
- 100% электрическое испытание, проведенное перед отгрузкой, обеспечивающее обеспечение качества.

Статистика ПКБ:

Этот печатный лист состоит из 11 компонентов и включает в себя в общей сложности 70 блоков, включая 47 блоков с отверстиями и 23 блока с технологией верхней поверхности (SMT).Этот ПКБ предлагает универсальность для различных конструкций цепей.

Изображения и стандарт качества:

Изображения, поставляемые для этой печати, выполнены в формате Gerber RS-274-X, что обеспечивает совместимость с распространенным программным обеспечением для проектирования.гарантирование надежной производительности и соответствие отраслевым стандартам.

Доступность и типичные применения:

Эти высокопроизводительные материалы используются в следующих областях:

- Антенны базовых станций сотовой связи и усилители мощности: PCB RO4350B обеспечивает эффективную передачу и усиление сигнала в системах беспроводной связи.


- РЧ-идентификационные теги: эти ламины обеспечивают стабильную и точную RF-производительность для идентификации и отслеживания приложений.


- Автомобильные радары и датчики: Благодаря отличным электрическим свойствам и тепловой стабильности, ПКБ RO4350B поддерживает надежные радарные и датчиковые системы в транспортных средствах.


- ЛНБ для спутников прямого вещания:Ламинаты RO4350B хорошо подходят для использования в блоках с низким уровнем шума (LNB) для спутников прямого вещания, обеспечивая отличное получение и передачу сигнала.

В заключение, ПКБ RO4350B с его замечательными электрическими характеристиками, стабильностью и экономичностью открывает мир возможностей для передовых приложений.С его низкой диэлектрической толерантностью, низкие потери и стабильные электрические свойства, он позволяет высокочастотную работу, контролируемые линии импедансной передачи и повторяемые конструкции фильтров.Низкий тепловой коэффициент ламината RO4350B, низкое расширение оси Z и низкий коэффициент расширения в плоскости обеспечивают размерную стабильность и надежную производительность при температурных колебаниях.его объемный процесс производства и конкурентоспособные цены делают его доступным выбором для массового производстваБлагодаря глобальной доступности и широкому спектру применений ПКБ RO4350B является надежным и высокопроизводительным решением для современных требовательных электронных проектов.
