ПТФЕ композитный материал высокочастотный ПКБ-карта DiClad 527

МОК:	1 шт.
цена:	USD9.99-999.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КНР

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Стандартные размеры панелей:

18" x 12" (457 x 305 мм) 18" x 24" (457 x 610 мм)

Стандартные толщины:

0.020" (0,508 мм) с допуском +/- 0,0020" 0,030" (0,762 мм) с допуском +/- 0,0020" 0,060" (1,524 мм)

Фольга меди Electrodeposited:

1/2 унции (18 мкм) 1 унция (35 мкм)

Диапазон Dk:

2.40 к 2.60

Выделить:

18" x 12" RF PCB-карта

ПТФЕ-композитная высокочастотная печатная плата

Описание продукта

Введение в субстрат

Ламинат Rogers DiClad 527 представляет собой композитный материал, усиленный стекловолокном для использования в качестве подложки в печатных платах.Эти ламинаты предлагают более высокую долю арматуры из стекловолокна по сравнению с содержанием ПТФЕЭто тщательно сбалансированное соотношение приводит к более широкому диапазону диэлектрической постоянной (Dk) и улучшенной размерной стабильности и регистрации.

Стандартные размеры панелей для DiClad 527:

18 дюймов х 12 дюймов (457 х 305 мм)

18 дюймов х 24 дюймов (457 х 610 мм)

Стандартные толщины для DiClad 527:

0.020" (0,508 мм) с допуском +/- 0,0020"

0.030" (0,762 мм) с допуском +/- 0,0020"

0.060" (1.524 мм) с допуском +/- 0,0020"

Стандартные покрытия для DiClad 527:

Медная фольга с электроосаждением

1/2 унции (18 мкм)

1 унция (35 мкм)

Для получения информации о других доступных конфигурациях печатных плат, таких как дополнительные толщины, размеры панелей и облицовки, пожалуйста, свяжитесь с нашей службой обслуживания клиентов или командами по продажам.

Ключевые особенности:

1Диапазон Dk: 2,40 до 2.60

2Низкий коэффициент рассеивания: .0018 на 10 ГГц

3Низкое поглощение влаги

КлючПреимущества:

1. Стабильный Dk в широком диапазоне частот

2Низкие потери на высоких частотах

3Минимальные изменения производительности в условиях высокой влажности

4Отличная размерная стабильность

5. Последовательная производительность продукции

6. Единообразные электрические свойства на всех частотах

7Надежная механическая производительность

8Отличная химическая устойчивость.

Наши ПХБ-мощности (ДиКлад 527)

ПКБ-материал:	Ткань из стекловолокна/PTFE-композита
Наименование:	ДиКлад 527
Диэлектрическая постоянная:	2.40-2.60 10 ГГц/23 ̊C
Коэффициент рассеивания	0.0017 10 ГГц/23 ̊C
Количество слоев:	Односторонние, двусторонние, многослойные, гибридные печатные платы
Вес меди:	1 унция (35 мкм), 2 унции (70 мкм)
Диэлектрическая толщина	20 миллиметров (0,508 мм), 30 миллиметров (0,762 мм), 60 миллиметров (1,524 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Погруженное золото, HASL, погруженное серебро, погруженное олово, ENEPIG, OSP, голая медь, чистое золото и т.д.

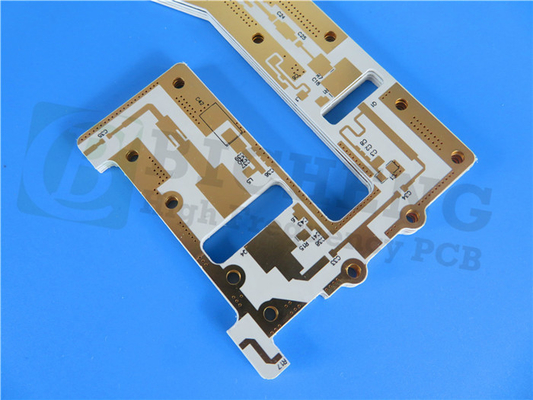

ПТФЕ композитный материал высокочастотный ПКБ-карта DiClad 527 0

Типичные применения:

1. Радарные сети питания

2. Коммерческие фазовые сети

3Антенны базовых станций с низкими потерями

4Системы наведения

5Цифровые радиоантенны

6. фильтры, соединители и LNA

Диклад 527

Свойства		ДиКлад 527	Объекты	Условия испытания		Метод испытания
Электрические свойства
Диэлектрическая постоянная		2.40-2.60	-	23 ̊C @ 50% RH	10 ГГц	IPC TM-650 2.5.5.5
Диэлектрическая постоянная		2.40-2.60	-	23 ̊C @ 50% RH	1 МГц	IPC TM-650 2.5.5.3
Фактор исчезновения		0.0017		23 ̊C @ 50% RH	10 ГГц	IPC TM-650 2.5.5.5
Фактор исчезновения		0.0010		23 ̊C @ 50% RH	1 МГц	IPC TM-650 2.5.5.3
Тепловой коэффициент диэлектрика Постоянный		-153	ppm/ ̊C	-10 до 140 ̊C	10 ГГц	IPC TM-650 2.5.5.5
Сопротивляемость объема		1.2 х 10⁹	MΩ-см	C96/35/90	-	IPC TM-650 2.5.17.1
Сопротивляемость поверхности		4.5 х 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Диэлектрический разрыв		>45	kV	D48/50	-	ASTM D-149
Сопротивление дуги		> 180		-	-	АСТМ D-495
Тепловые свойства
Коэффициент теплового расширения - х		14	ppm/ ̊C	-	от 50 до 150 ̊C	IPC TM-650 2.4.41
Коэффициент теплового расширения - y		21	ppm/ ̊C	-	от 50 до 150 ̊C	IPC TM-650 2.4.41
Коэффициент теплового расширения - z		173	ppm/ ̊C	-	от 50 до 150 ̊C	IPC TM-650 2.4.24
Теплопроводность		0.26	W/(m.K)			АСТМ E1461
Механические свойства
Прочность кожуры меди		14	В кг/дюйм	10s @ 288 ̊C	35 мкм фольга	IPC TM-650 2.4.8
Модуль молодого		517, 706	Кпси	23 ̊C @ 50% RH	-	ASTM D-638
Прочность на тягу (MD, CMD)		19.0, 15.0	Кпси	23 ̊C @ 50% RH	-	ASTM D-882
Модуль сжатия		359	Кпси	23 ̊C @ 50% RH	-	АСТМ D-695
Модуль гибкости		537	Кпси	23 ̊C @ 50% RH		АСТМ D-3039
Физические свойства
Возгораемость		V-0			C48/23/50 и C168/70	UL 94
Поглощение влаги		0.03	%	E1/105+D24/23		IPC TM-650 2.6.2.2
Плотность		231	g/cm3	C24/23/50	Метод А	ASTM D792
NASA Выброс газов	Общая потеря массы	0.02	%	125°C, ≤ 10-6 торров		NASA SP-R-0022A
	Собранные летучие	0.00	%
	Водяной пар восстановлен	0.01	%

ПТФЕ композитный материал высокочастотный ПКБ-карта DiClad 527 1
