Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал для ПХБ: | RO3003G2 | Количество слоев: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 0,3 mm ±0.1 | Размер ПКБ: | 170 х 90 мм = 1 вверх |
| Медный вес: | 1oz (35µm) | Поверхностная отделка: | Золото погружения, 36% |
| Высокий свет: | Высокочастотные ПХБ построены на 10 миллилитрах.,RO3003G2 Высокочастотные печатные платы,Погруженная золотая радиочастотная плата |
||
Краткое введение

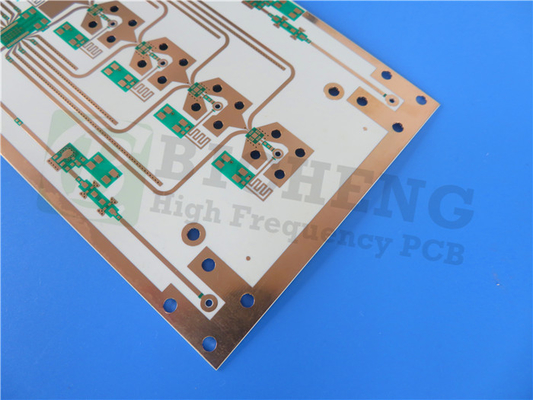

Этот печатный лист представляет собой двуслойный жесткий печатный лист с стеком, состоящим из диэлектрического материала RO3003G2 толщиной 10 миллиметров (0,254 мм) и имеет готовую массу меди 35 мм с обеих сторон.
ПКБ имеет размеры 170 мм х 90 мм с допустимым допустимым размахом +/- 0,15 мм, а минимальная ширина и расстояние между отпечатками составляют 4 миллиметра (0,1 мм).Толщина покрытия 20 мм., а поверхность - погруженное золото. Верхняя шелкопряжка белая, в то время как на нижней стороне нет шелкопряжки. Верхняя сварная маска зеленая, а на нижней стороне нет сварной маски.
Печатная пластина состоит из 25 компонентов и в общей сложности 93 подложки. Из них 62 подложки предназначены для проходных компонентов, в то время как 31 подложка - это подложки технологии поверхностной установки (SMT), расположенные на верхней стороне.Нижняя сторона не имеет никаких SMT подложкиКроме того, на ПКБ установлено 98 каналов и 6 сетей (соединений).
Спецификации ПХБ
| Размер ПКБ | 170 х 90 мм = 1 вверх |
| Тип доски | Двусторонние ПХБ |
| Количество слоев | 2 слоя |
| Компоненты поверхностного монтажа | Да, да. |
| С помощью отверстий | Нет |
| СТРАНКОВАНИЕ слоев | медь ------- 18um ((0,5 унций) + пластина TOP слой |
| RO3003G2 0,254 мм | |
| медь ------- 18um ((0,5 унций) + пластина BOT слой | |
| Технология | |
| Минимальные следы и пространство: | 4 милли / 4 милли |
| Минимальные / максимальные отверстия: | 0.3 мм / 1,5 мм |
| Количество различных отверстий: | 12 |
| Количество отверстий: | 62 |
| Количество измельченных слотов: | 0 |
| Количество внутренних отрезков: | 0 |
| Управление импеданцией: | - Нет. |
| Номер золотого пальца: | 0 |
| Материал для доски | |
| ПТФЕ, наполненное керамикой | RO3003G2 |
| Окончательная фольга внешняя: | 10,0 унций |
| Внутренняя конечная фольга: | Никаких |
| Окончательная высота ПХБ: | 0.3 мм ± 0.1 |
| ПЛАТИРОВАНИЕ И ПОДЛОЖЕНИЕ | |
| Поверхностная отделка | Золото погружения, 36% |
| Маска для сварки применяется к: | Сверху |
| Цвет маски для сварки: | Зеленый |
| Тип паяльной маски: | Фоточувствительная маска для сварки |
| Контур/резка | Маршрутизация |
| Маркировка | |
| Страна легенды компонента | Сверху |
| Цвет легенды компонента | Белый |
| Наименование или логотип производителя: | Никаких |
| ВИА | Плотное отверстие (PTH), минимальный размер 0,3 мм. |
| Оценка воспламеняемости | 94 V0 |
| Размерная толерантность | |
| Размер контура: | 0.0059" |
| Площадь: | 0.0029" |
| Толерантность сверла: | 0.002" |
| ТЕСТ | 100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства | файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВЕННОСТИ | По всему миру, по всему миру. |
插入1张 PC B 图
ТипичныйЗаявления
1. адаптивный круиз-контроль
2Предупреждение о столкновении.
3Активный тормозный ассистент
4Помощь в смене полосы движения
5Пилот пробки
6Пилот парковки.
7. обнаружение слепого пятна
Доступная радиочастотаПХБ Материальная
RO4350B, RO4003C, RO4725JXR, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4830, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6006,RT/Duroid 6010.2LM, RT/duroid 6035HTC; RT/duroid 5880LZ, RT/duroid 6202; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600;ДиКлад 880, ДиКлад 870, ДиКлад 527; ИзоКлад 917, ИзоКлад 933; CLTE-XT, CLTE-AT, CLTE-MW; КуКлад 217, КуКлад 233, КуКлад 250.
Ограничения, установленные в соответствии с пунктом (b) настоящего пункта, применяются только в случаях, когда:
F4BM217, F4BM220, F4BM233, F4BM245, F4BM255, F4BM265, F4BM275, F4BM294, F4BM300;
F4BME217, F4BME220, F4BME233, F4BME245, F4BME255, F4BME265, F4BME275, F4BME294, F4BME300;
F4BTM298, F4BTM300, F4BTM320, F4BTM350;
F4BTME298, F4BTME300, F4BTME320, F4BTME350;
TP300, TP440, TP600, TP615, TP960, TP1020, TP1100, TP1600, TP2000, TP2200, TP2500;
TF300, TF440, TF600, TF960, TF1020, TF1600;
F4BTMS220, F4BTMS233, F4BTMS255, F4BTMS265, F4BTMS294, F4BTMS300, F4BTMS350, F4BTMS430, F4BTMS450, F4BTMS615,
F4BTMS1000;
TFA294, TFA300, TFA615, TFA1020;
WL-CT300, WL-CT330, WL-CT330Z, WL-CT338, WL-CT350, WL-CT440, WL-CT615. Диэлектрическая постоянная диапазона DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4ДК6.15ДК10.2
НашПХБУслуги
Прототипы ПКБ
Массовое производство
Односторонние печатные платы
Двусторонние ПХБ
Многослойные ПКБ до 32 слоев
ПКБ из тяжелой меди
Гибридные ПХБ
ПКБ с регулируемой импеданцией
С помощью вкладки PCB
ПКБ с сетчатой сетью шаров (BGA)
Слепые с помощью ПХБ
Наполненные смолой через
Заполненные меди
Плиты, покрытые краями
Проточные отверстия, полуотверстия, отверстия для прессования
Быстрая доставка (QTA)
Минимальное количество заказа (MOQ) отсутствует
Услуги по доставке грузов от двери к двери
УМЕНИЕ
2500-3000 типов каждый месяц.
ЗОНА ОБЩЕСТВЕННОСТИ
Северная Америка, Океания, Юго-Восточная Азия, Восточная Европа, Африка, Латинская Америка, Западная и Южная Европа, Северная Европа, Центральная и Южная Азия, Ближний Восток.
