Двухсторонний РО3035 RF ПХБ, построенный на 20-миллиллиметровых ламинатах с синей сваркой

Двухсторонний РО3035 RF ПХБ, построенный на 20-миллиллиметровых ламинатах с синей сваркой

МОК: 1 шт.
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Выделить:

Синий Soldermask RO3035 RF PCB

,

20mil RO3035 RF PCB

,

Двусторонний РО3035 RF PCB

Описание продукта

Представляем наш недавно поставленный ПКБ на основе ламинатов RO3035 Роджерса, керамический материал высокочастотных схем на основе PTFE.Эти ламината являются частью серии RO3000 и были специально разработаны для удовлетворения потребностей 5GБлагодаря своим исключительным характеристикам и преимуществам, эта печатная пластина является идеальным выбором для различных передовых технологий.



Ключевые особенности:

Rogers RO3035 Керамически заполненные композиты из ПТФЕ: Этот печатный лист использует высококачественные ламинаты RO3035, известные своими превосходными механическими свойствами и высокочастотными характеристиками.Эти керамические композиты из ПТФЭ обеспечивают надежную передачу сигнала и стабильность в многослойных конструкциях досок.



Впечатляющие электрические свойства: материал RO3035 имеет диэлектрическую постоянную (Dk) 3,5+/- 0,05 при 10 ГГц/23°С, обеспечивая точную целостность сигнала.0015 при 10 ГГц/23°СЭти свойства делают его хорошо подходящим для высокочастотных приложений до 30-40 ГГц.



Тепловая стабильность и размерная надежность: субстрат RO3035 обеспечивает температуру теплового разложения (Td) более 500 °C, обеспечивая отличную тепловую стабильность.Он также имеет низкий коэффициент теплового расширения (CTE) в диапазоне от -55 до 288 °C (ось X: 17 ppm/°C, ось Y: 17 ppm/°C, ось Z: 24 ppm/°C), обеспечивая размерную стабильность и надежность.



RO3035 Типичная стоимость
Недвижимость RO3035 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.50±0.05 Z   10 ГГц/23°C IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.6 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0015 Z   10 ГГц/23°C IPC-TM-650 2.5.5.5
Тепловой коэффициент ε -45 Z ppm/°C 10 ГГц -50°Cдо 150°C IPC-TM-650 2.5.5.5
Размерная стабильность 0.11
0.11
X
Y
мм/м КОНД А IPC-TM-650 2.2.4
Сопротивляемость объема 107   MΩ.cm КОНД А IPC 2.5.17.1
Сопротивляемость поверхности 107   КОНД А IPC 2.5.17.1
Модуль тяги 1025
1006
X
Y
MPa 23°C ASTM D 638
Поглощение влаги 0.04   % D48/50 IPC-TM-650 2.6.2.1
Специфическая температура     j/g/k   Расчеты
Теплопроводность 0.5   W/M/K 50°C ASTM D 5470
Коэффициент теплового расширения
(-55 до 288
°C)
17
17
24
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °CTGA   ASTM D 3850
Плотность 2.1   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 10.2   Иб/ин. 1 унция, EDC после сварки IPC-TM 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим - Да, конечно.



Преимущества для многослойных конструкций доски:Единообразные механические свойства ПКБ в диапазоне диэлектрических констант позволяют использовать его в многослойных конструкциях досок без деформации или снижения надежностиОн совместим с гибридными конструкциями многослойных панелей эпоксидного стекла, предлагая гибкость и универсальность.



Подробности по конструкции ПКБ: Этот двухслойный жесткий ПКБ имеет два слоя меди, каждый толщиной 35 мкм..Толщина готовой доски составляет 0,8 мм, с готовым весом меди 1 унции (1,4 миллиметра) на внешних слоях.Поверхность покрыта золотом погружения, обеспечивая отличную сварку и коррозионную стойкость.



Статистика PCB: Этот PCB включает 36 компонентов и в общей сложности 92 подложки, в том числе 62 подложки с отверстием и 30 подложки с технологией верхней поверхности (SMT).позволяет эффективное электрическое соединениеРазмеры платы составляют 231,94 мм х 135,65 мм, что обеспечивает достаточное пространство для цепей.

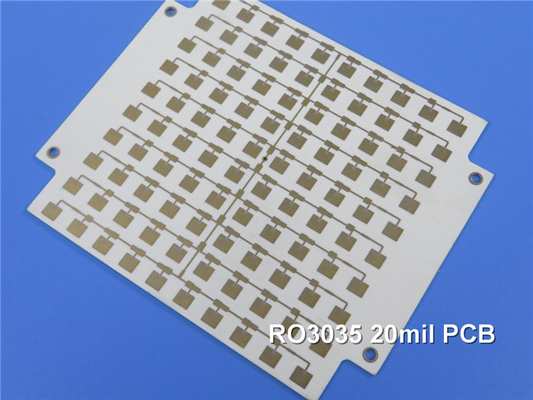

Двухсторонний РО3035 RF ПХБ, построенный на 20-миллиллиметровых ламинатах с синей сваркой 0



Стандарты качества и доступность: ПХБ соответствует стандарту качества IPC-класса-2, обеспечивая высокое качество и надежность.чтобы инженеры и дизайнеры из разных регионов могли получить доступ к этому передовому продукту..

Типичные применения: Этот ПХБ на основе ламинатов RO3035 хорошо подходит для ряда приложений, требующих высокочастотных характеристик и тепловой стабильности.Некоторые типичные приложения включают автомобильные радарные системы, спутниковые антенны глобального позиционирования, сотовые телекоммуникационные системы (усилители мощности и антенны), антенны для беспроводной связи, спутники прямого вещания,Ссылка данных на кабельные системы, дистанционные считыватели и задние планы питания.



Подводя итог, наши недавно поставленные печатные платы, построенные из ламинатов RO3035, предлагают непревзойденные производительность, стабильность и надежность, обслуживая специально высокочастотные приложения.С его продвинутыми функциями, точное изготовление, и соблюдение отраслевых стандартов, этот печатный лист является идеальным выбором для требовательных электронных систем.или беспроводных технологийНе упустите возможность испытать надежность и эффективность нашего PCB на основе RO3035. Он легко доступен во всем мире,обеспечение легкого доступа и удобства для клиентов по всему миру.



Двухсторонний РО3035 RF ПХБ, построенный на 20-миллиллиметровых ламинатах с синей сваркой 1
