Введение:
В быстро развивающемся мире электроники спрос на высокопроизводительные печатные платы (ПКБ) продолжает расти.Недавно поставленный ПКБ RO4003C является прорывным решением, которое позволяет реализовать передовые приложения, требующие высоких частот работыЭта статья углубляется в особенности, преимущества, конструкционные детали, статистику и типичные применения ПХБ RO4003C,подчеркивая его значительные преимущества для электронной промышленности.
1Особенности:
Подложка RO4003C может похвастаться рядом функций, которые делают ее выдающимся выбором для высокочастотных приложений:
a) Rogers RO4003C Стекло из тканей, укрепленное углеводородами/керамика:
ПКБ RO4003C построен с использованием продвинутого материала RO4003C Роджерса, тканевого стеклянного укрепленного углеводородного/керамического субстрата.устойчивость, и точность измерений.
b) Диэлектрическая постоянная (DK) 3,38 +/- 0,05 при 10 ГГц:
С низкой диэлектрической постоянной и плотной толерантностью ПКБ RO4003C обеспечивает точное распространение сигнала, минимизируя потери и максимизируя целостность сигнала.
в) Фактор рассеивания 0,0027 при 10 ГГц:
Низкий коэффициент рассеивания ПКБ RO4003C позволяет эффективно передавать энергию, уменьшая ослабление сигнала и поддерживая высокочастотные приложения.
d) Теплопроводность 0,71 Вт/м/° К:
Высокая теплопроводность ПКБ способствует эффективному рассеиванию тепла, обеспечивая оптимальную производительность и надежность даже в сложных условиях.
e) Коэффициент теплового расширения (CTE):
RO4003C PCB имеет низкое расширение оси Z и контролируемые коэффициенты расширения в оси X, Y и Z, что делает его очень стабильным в широком диапазоне температур.
f) Tg > 280 °C:
Благодаря высокой температуре перехода стекла (Tg), ПКБ RO4003C может выдерживать повышенные температуры, что делает его подходящим для применения в суровых условиях эксплуатации.
g) от -40°C до +85°C Работа:
ПХБ предназначен для надежной работы в температурном диапазоне от -40°C до +85°C, что обеспечивает его пригодность для различных условий.
| RO4003C Типичная стоимость | |||||
| Недвижимость | RO4003C | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.38±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3.55 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,δ | 0.0027 0.0021 |
Z | 10 ГГц/23°С 2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | +40 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 1.7 х 1010 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
| Сопротивляемость поверхности | 4.2 х 109 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
| Электрическая сила | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51 мм ((0.020") | IPC-TM-650 2.5.6.2 |
| Модуль тяги | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Прочность на растяжение | 139 ((20.2) 100 ((14.5) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Сила изгиба | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Размерная стабильность | <0.3 | X,Y | мм/м (мл/дюйм) |
после вырезки + E2/150°C | IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения | 11 14 46 |
X Y Z |
ppm/°C | -55°C до 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | А. | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Теплопроводность | 0.71 | W/M/oK | 80°C | АСТМ C518 | |
| Поглощение влаги | 0.06 | % | 48 часов погружения 0.060" температура образца 50°C |
ASTM D 570 | |
| Плотность | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 1.05 (6,0) |
Н/мм (PLI) |
После сварки 1 унция. Фойла для ЭДС |
IPC-TM-650 2.4.8 | |
| Возгораемость | Никаких | UL 94 | |||
| Процесс без свинца совместим | - Да, конечно. | ||||
2Преимущества:
PCB RO4003C предлагает несколько преимуществ, которые делают его идеальным выбором для высокочастотных и широкополосных приложений:
a) Низкая диэлектрическая толерантность и низкие потери:
Низкая диэлектрическая толерантность и низкие характеристики потерь ПКБ позволяют эффективно передавать сигнал, минимизируя деградацию сигнала и максимизируя производительность системы.
б) Отличная электрическая производительность:
С стабильными электрическими свойствами в широком диапазоне частот ПКБ RO4003C обеспечивает постоянную целостность сигнала и позволяет проектировать высокопроизводительные фильтры и линии передачи.
в) Контролируемые линии импедансной передачи:
Свойства ПКБ позволяют создавать контролируемые линии передачи импеданса, обеспечивая точное сопоставление сигнала и минимизируя отражения, что приводит к улучшению качества сигнала.
d) Отличная размерная стабильность:
ПКБ RO4003C обладает отличной стабильностью измерений, обеспечивая постоянную производительность и обеспечивая точные процессы производства и сборки.
e) Надежное пробивание через отверстия:
Низкое расширение оси Z и устойчивость к CAF ПКБ RO4003C способствуют надежности и долговечности отверстий, увеличивающих общую долговечность ПКБ.
f) Сохраняет стабильность в широком диапазоне температур:
Низкий коэффициент расширения ПКБ в плоскости обеспечивает стабильность во всем диапазоне температур обработки цепи, что позволяет обеспечивать постоянную производительность во время производства и эксплуатации.
g) Процесс объемного производства и конкурентные цены:
Ламинат RO4003C может быть изготовлен с использованием стандартных эпоксидных процессов стекла, что делает его совместимым с массовым производством.Конкурентные цены на печатные пластинки предлагают экономически эффективные решения для различных применений.
3Подробная информация о сборке и конструкции PCB:

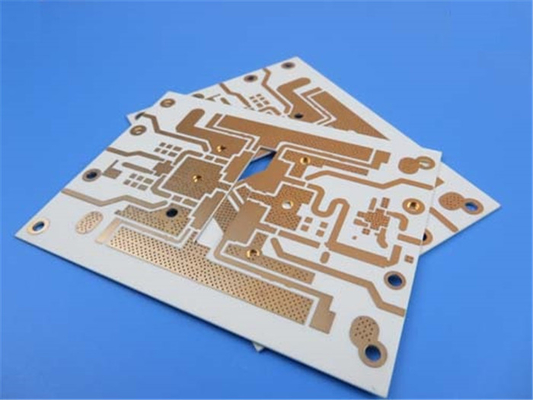

Этот ПКБ имеет двухслойный жесткий ПКБ с медными слоями с обеих сторон ядра RO4003C.
- Медный слой 1: 35 мкм
- Роджерс 4003C ядро: 0,813 мм (32 миллиметра)
- Медный слой 2: 35 мкм
Размеры платы составляют 1200 мм х 300 мм, с допустимым допуском +/- 0,15 мм. Эта печатная плата поддерживает минимальное пространство следа 6/6 миллиметров и минимальный размер отверстия 0,5 мм. Она не включает слепые проемы.Толщина готовой доски равна 0.9 мм, с готовым наружным слоем меди весом 1 унции (1,4 миллиметра). толщина покрытия составляет 20 мкм, а поверхность покрыта погруженным золотом. верхний шелковой экран черный,И нет ни нитки шелкопряда или паяльной маски.
Каждый ПХБ проходит 100% электрический тест перед отгрузкой, обеспечивая высочайшие стандарты качества.
4Статистика ПКБ:
Этот ПКБ оборудован для обработки сложных электронных конструкций со следующей статистикой:
- Компоненты: 51
- Общее количество пачек: 232
- Проходные подушки: 171
- Верхние SMT Pads: 61
- Нижние SMT-подкладки: 0
- Виас: 120
- Сети: 4.
5. Тип поставляемой живописи:Гербер RS-274-X
Эта печатная пластина RO4003C принимает графику Gerber RS-274-X, обеспечивая совместимость с отраслевыми стандартными инструментами проектирования и облегчая бесшовную интеграцию в существующие производственные процессы.
6Стандарт качества:IPC-класс-2
PCB RO4003C соответствует стандарту качества IPC-класса-2, гарантируя надежную производительность и постоянное качество производства.
7Доступность: по всему миру
PCB RO4003C доступен для покупки и отгрузки по всему миру, что делает его доступным для дизайнеров и производителей по всему миру.
8Некоторые типичные приложения:
Многофункциональность и характеристики производительности ПКБ RO4003C делают его хорошо подходящим для широкого спектра применений, включая:
- Антенны базовой станции и усилители мощности: высокочастотные возможности и стабильность PCB RO4003C делают его идеальным выбором для антенн базовой станции и усилителей мощности,где надежная передача сигнала и эффективная передача энергии имеют решающее значение.
- Идентификационные метки RF: низкая диэлектрическая толерантность и контролируемые линии передачи импеданса на ПК позволяют использовать высокоточные и надежные системы идентификационных меток RF.
- Автомобильные радары и датчики: стабильные электрические свойства PCB RO4003C и характеристики низких потерь делают его отличным выбором для автомобильных радарных и датчиковых систем,где необходима точная передача и обнаружение сигнала.
- LNB для спутников прямого вещания: низкая диэлектрическая толерантность PCB, низкие потери,и управляемые импедансные линии передачи являются выгодными для применения LNB (Low Noise Block) в спутниках прямого вещания, что позволяет получать и обрабатывать высококачественные сигналы.
Заключение:
RO4003C PCB представляет собой значительный прогресс в высокочастотных PCB технологии, предлагая исключительную электрическую производительность, стабильность и надежность.контролируемые импедансные линии передачи, и размерной стабильности, PCB RO4003C открывает новые возможности для применений, требующих высоких частот работы и строгих стандартов производительности.Идентификация RF, автомобильных радаров или спутниковых систем,O4003C PCB обеспечивает основу для превосходных характеристик, позволяя инженерам и дизайнерам расширять границы технологии.
