Высокий свет: | 20 миллиметровый пластинка частоты ПКБ,ENEPIG частотная схема,RO4730G3 Круговая плата |
---|

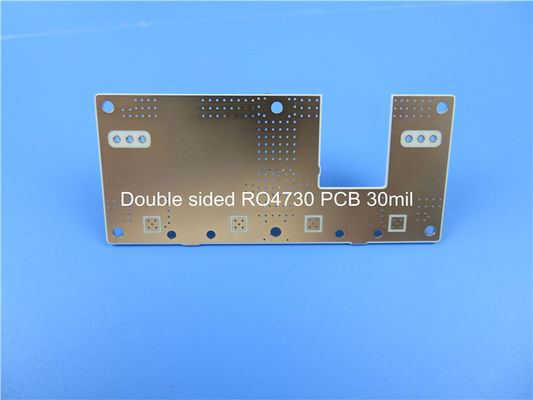

Представляем наш недавно поставленный ПКБ, основанный на субстрате RO4730G3. RO4730G3 от Роджерса - это передовой углеводородный/керамический/ткажный стеклянный ламинат UL 94 V-0,предназначенный для обеспечения исключительных характеристик при одновременной низкой стоимости альтернативы традиционным ламинатам на основе ПТФЕБлагодаря своим передовым системам смолы, RO4730G3 обеспечивает необходимые свойства, необходимые для идеальной производительности антенны,что делает его выбором для дизайнеров, стремящихся оптимизировать как стоимость, так и функциональность.
Основные характеристики RO4730G3:
1Впечатляющие электрические свойства:
- Диэлектрическая постоянная (Dk) 3,0 +/- 0,05 при 10 ГГц: обеспечивает надежную передачу и прием сигнала.
- Фактор рассеивания 0,0028 при 10 ГГц: приводит к низкой потере сигнала и снижению помех.
- Тепловой коэффициент Dk 34 ppm/°C: обеспечивает постоянную производительность при изменении температуры.
- Коэффициент теплового расширения (CTE) совпадает с медью: минимизирует напряжение и обеспечивает целостность PCB.
- Tg (температура перехода стекла) > 280 °C: предлагает отличную тепловую стабильность и надежность.
- Температура разложения (Td) 411 °C TGA: обеспечивает высокую температурную устойчивость.
2Преимущества, которые отличают RO4730G3:
- Диэлектрик с низкими потерями с фольгой с низким профилем:
* Сниженная PIM (пассивная интермодуляция)
* Низкая потеря вставки для оптимизации целостности сигнала.
- Уникальный наполнитель/закрытые микросферы:
* Легкий вес: на 30% легче, чем материалы из ПТФЕ/стекла, что позволяет оптимизировать конструкцию.
* Низкая плотность для повышения производительности.
- Низкий Z- оси CTE (< 30 ppm/ °C) и высокий Tg (> 280°C):
* Гибкость проектирования и совместимость с автоматизированными процессами сборки.
- Низкий TCDk (< 40 ppm/°C):
* Устойчивая работа цепи при различных температурных условиях.
- Специально разработанная терморезистентная смоловая система/наполнитель:
* Легкость изготовления и способность процесса PTH (Plated Through-Hole).
- Экологически чистый:
* Совместимость без свинца процессов и соответствие RoHS.
3Подробная информация о конструкции ПКБ:
- Двухслойный жесткий ПКБ с медной толщиной 35 мкм.
- RO4730G3 толщина ядра 0,508 мм (20мл).
- Завершенная доска толщиной 0,6 мм.
- 1 унция (1,4 миллилитра) внешнего слоя медной массы.
- Неэлектрический никель Неэлектрический палладий погружение золото (ENEPIG) поверхностная отделка.
- Зеленая сварная маска на верхнем и нижнем слоях.
- Никакого шелкового экрана для чистого и минималистского вида.
- через толщину 20 мкм.
- Минимальный пробег 4/6 миллиметров.
- Минимальный размер отверстия 0,25 мм.
- 100% электрические испытания, проведенные перед отправкой.
RO4730G3 Типичная стоимость | |||||
Недвижимость | RO4730G3 | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная,ε Процесс | 3.0±0.5 | Z | 10 ГГц 23°С | IPC-TM-650 2.5.5.5 | |
Диэлектрическая постоянная,εПроектирование | 2.98 | Z | 1от.7 до 5 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0028 | Z | 10 ГГц 23°С | IPC-TM-650 2.5.5.5 | |
20,5 ГГц | |||||
Тепловой коэффициент ε | +34 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 |
Размерная стабильность | <0.4 | X, Y | мм/м | после etech +E2/150 °C | IPC-TM-650 2.4.39А |
Сопротивляемость объема (0,030") | 9 х 107 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
Сопротивляемость поверхности (0,030") | 7.2 х 105 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
PIM | -165 | dBc | 50 Ом 0,060" | 43 дБм 1900 МГц | |
Электрическая прочность (0,030") | 730 | Z | В/мл | IPC-TM-650 2.5.6.2 | |
Сила изгиба MD | 181 (26.3) | Mpa (kpsi) | NT1 религия | ASTM D790 | |
CMD | 139 (20.2) | ||||
Поглощение кислорода | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
Теплопроводность | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
Коэффициент теплового расширения | 15.9 14.4 35.2 |
X Y Z |
ppm/°C | -50°C до 288°C | IPC-TM-650 2.4.4.1 |
Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
Td | 411 | °C | ASTM D3850 | ||
Плотность | 1.58 | gm/cm3 | ASTM D792 | ||
Прочность медной кожуры | 4.1 | ПЛИ | 1 унция, LoPro EDC | IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Процесс без свинца совместим | - Да, конечно. |
4Статистика ПКБ:
- Компоненты: 29
- Всего 38 подложки.
- Проходные подушки: 22.
- Верхние SMT Pads: 16
- Нижние SMT-подкладки: 0
- Виас: 17.
- Сети: 6
5Стандарты качества, художественные работы и доступность:
- Стандарт качества: IPC-класс-2, обеспечивающий высокие стандарты производства.
- Изображение поставлено: Гербер RS-274-X, облегчающий точное воспроизведение.
- Доступность: RO4730G3 доступен во всем мире, обеспечивая легкий доступ для производителей и конструкторов печатных плат.
ПКБ-материал: | Стекло из углеводородной керамики |
Определитель: | RO4730G3 |
Диэлектрическая постоянная: | 30,0 ± 0,05 (процесс) |
2.98 (проект) | |
Количество слоев: | 1 слой, 2 слоя, многослойный |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм) |
Толщина ламината ((медь с низким профилем): | 5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
Толщина ламината ((ED Медь) | 20мм (0,508 мм), 30мм (0,762 мм), 60мм (1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, погружение олово, погружение серебро, OSP, и т.д. |
6Типичные применения:
- Антенны базовых станций: превосходные электрические свойства RO4730G3 делают его идеальным выбором для антенн базовых станций, обеспечивающих надежную связь в сотовых сетях.
В заключение, пластинки Rogers RO4730G3 предлагают надежное, экономически эффективное и высокопроизводительное решение для антенных приложений.и экологически чистые характеристики, RO4730G3 позволяет дизайнерам достичь оптимальной производительности антенны при оптимизации затрат.RO4730G3 является основным материалом для PCB для достижения превосходных результатов.
