| Высокий свет: | Дюроид 6002 ПКБ с погружением в золото,PCB золота погружения 1OZ,40 миллилитров ПКБ с погружением в золото |
||
|---|---|---|---|

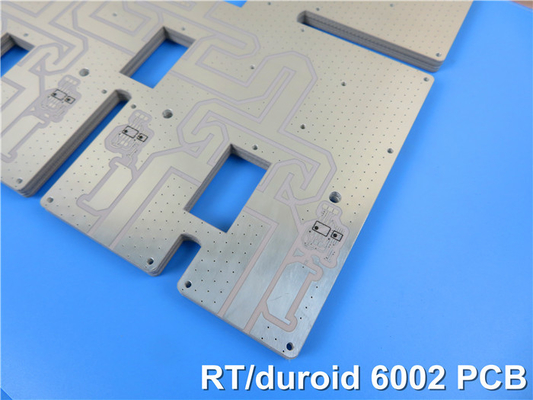

RT duroid 6002 - это высокопроизводительный микроволновой материал, разработанный для сложных микроволновых структур.С низкой диэлектрической постоянной (Dk) и исключительными механическими и электрическими свойствамиЕсли вы работаете с фазовыми антеннами, радиолокационными системами, GPS антеннами, силовыми планами,или сетей формирования пучковRT/duroid 6002 PCB - идеальный выбор для высокочастотных приложений.
Ключевые характеристики PCB RT/duroid 6002:
1Высокопроизводительная высокочастотная работа:
- Низкая диэлектрическая постоянная (Dk): с Dk 2,94 +/-.04, RT/duroid 6002 PCB обеспечивает точную целостность сигнала и надежную высокочастотную работу.
- Низкий фактор рассеивания: с коэффициентом рассеивания 0,0012 на частоте 10 ГГц, эта печатная пластина минимизирует потерю сигнала, позволяя эффективную и высокоскоростную передачу данных.
- Отличная тепловая устойчивость: при низком тепловом коэффициенте Dk при 12 ppm/°C ПКБ RT/duroid 6002 поддерживает стабильную производительность даже при различных температурных условиях.
- Высокая теплопроводность: теплопроводность ПКБ 0,6 Вт/м/к помогает эффективно рассеивать тепло, обеспечивая оптимальную производительность в сложных приложениях.
- Минимальное поглощение влаги: с скоростью поглощения влаги всего 0,02%, этот ПХБ хорошо подходит для условий с высокой влажностью, обеспечивая долгосрочную надежность.
| NT1 дюроид | |||||
| Недвижимость | NT1 дюроид | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 2.94±0.04 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Диэлектрическая постоянная,εПроектирование | 2.94 | от 8 до 40 ГГц | Метод дифференциальной длины фазы | ||
| Фактор рассеивания,tanδ | 0.0012 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | +12 | Z | ppm/°C | 10 ГГц 0°C-100°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 106 | Z | Мом. см. | А. | ASTM D 257 |
| Сопротивляемость поверхности | 107 | Z | Мом. | А. | ASTM D 257 |
| Модуль тяги | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ASTM D 638 |
| Окончательный стресс | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
| Окончательное напряжение | 7.3 | X,Y | % | ||
| Модуль сжатия | 2482 (((360) | Z | MPa ((kpsi) | ASTM D 638 | |
| Поглощение влаги | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Теплопроводность | 0.6 | В/м/к | 80°C | АСТМ C518 | |
| Коэффициент теплового расширения (-55-288°С) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Плотность | 2.1 | gm/cm3 | ASTM D 792 | ||
| Специфическая температура | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Расчеты | ||
| Медная кожура | 8.9(1.6) | Ибс/дюйм. ((Н/мм) | IPC-TM-650 2.4.8 | ||
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | - Да, конечно. | ||||
2Надежная конструкция и размерная стабильность:
- Многослойная конструкция доски: RT/duroid 6002 PCB предназначен для многослойных конструкций доски, предлагая отличные механические и электрические свойства для надежной работы.
- Строгий контроль толщины: ПКЖ с точной толщиной 40 миллилитров (1,016 мм), обеспечивая постоянную производительность и совместимость с требованиями дизайна.
- Устойчивость измерений: обладает отличной устойчивостью измерений, что позволяет точно интегрировать компоненты и надежно работать с течением времени.
- Потолочная золотозащита поверхности: поверхность PCB покрыта погрузочным золотом, обеспечивая отличную проводимость и защиту от окисления, обеспечивая долгосрочную надежность.
3Строгое обеспечение качества:
- Стандарт IPC-класса-2: этот ПКБ соответствует стандарту IPC-класса-2, гарантируя соблюдение строгих требований к качеству.
- 100% электрический тест: Каждый ПКБ проходит тщательный 100% электрический тест перед отгрузкой, гарантируя, что только продукты самого высокого качества доходят до ваших рук.
- Картины Gerber RS-274-X: Картины PCB поставляются в формате Gerber RS-274-X, что облегчает бесшовную интеграцию в ваши производственные процессы.
- Глобальная доступность: эта печатная пластина легко доступна во всем мире, обеспечивая доступность для инженеров и конструкторов печатных пластин.
4Статистика ПКБ:
- Компоненты: этот ПХБ поддерживает до 25 компонентов, обеспечивая гибкость для ваших требований к проектированию.
- Общее количество блоков: ПКБ имеет 64 блока, что позволяет эффективно соединять и интегрировать компоненты.
- Проходные отверстия и SMT-клапаны: с 41 проходными отверстиями и 23 верхними SMT-клапанами, эта ПКБ вмещает различные типы компонентов и методы сборки.
- Проходы: Этот ПКБ включает 42 прохода, позволяющие эффективное маршрутизацию сигнала и соединение.
- сети: эта ПКБ поддерживает 2 сети, позволяющие организованный и оптимизированный поток сигнала.
| ПКБ-материал: | ПТФЭ-композит, заполненный керамикой |
| Наименование: | NT1 дюроид |
| Диэлектрическая постоянная: | 20,94 ± 0,04 (процесс) |
| 2.94 (конструкция) | |
| Количество слоев: | 2 слой, многослойный |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: | 10 миллиметров (0,254 мм), 20 миллиметров (0,508 мм) |
| 30 миллиметров (0,762 мм), 60 миллиметров (1,524 мм), 120 миллиметров (3,048 мм) | |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Immserion Silver, OSP и т.д. |
5Широкий спектр применений:
RT/duroid 6002 PCB подходит для различных высокочастотных применений, включая:
- Антенны фазового массива: достижение точного направления луча и высокоскоростной передачи данных в системах фазового массива антенны.
- Радарные системы: пользуются исключительной целостностью сигнала и надежной производительностью наземных и воздушных радарных систем.
- Антенны GPS: Обеспечить точное позиционирование и надежный прием сигналов GPS с помощью RT/duroid 6002 PCB.
- Power Backplanes: Эффективное распределение мощности и низкая потеря производительности в приложениях power backplane.
- Предотвращение столкновений в коммерческих авиакомпаниях: повышение безопасности и коммуникации в системах предотвращения столкновений в коммерческих авиакомпаниях.
- Сети формирования лучей: достижение оптимальной обработки сигнала и возможностей формирования лучей с помощью RT/duroid 6002 PCB.
Подводя итог, ПКБ Rogers RT/duroid 6002 является превосходным выбором для высокочастотных приложений из-за его исключительных характеристик, низкой диэлектрической константы и впечатляющих механических свойств.Его надёжная конструкция, размерная стабильность и совместимость с многослойными конфигурациями плат делают его хорошо подходящим для требовательных приложений в различных отраслях промышленности.Будьте уверены, что RT/duroid 6002 PCB предоставит производительность, необходимую для полного раскрытия потенциала ваших высокочастотных конструкций.
