| Высокий свет: | PCB золота погружения высокочастотный,Чёрный высокочастотный ПКБ,PCB RT Duroid 6006 высокочастотный |
||
|---|---|---|---|

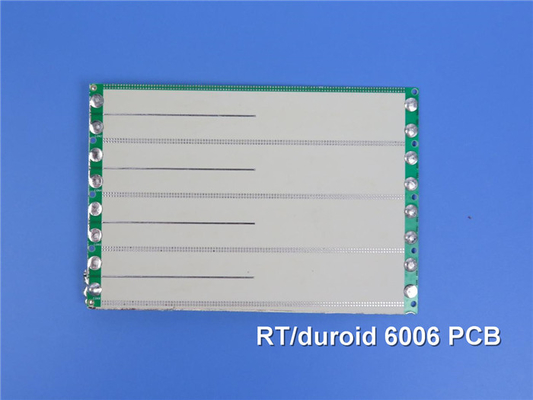

Представляю высокочастотные печатные платы, которые сделаны из Rogers RT/duroid 6006 PCB,передовое решение для электронных и микроволновых приложений, требующих высокой диэлектрической постоянной производительностиИзготовленный из керамических композитов PTFE, этот ПКБ предлагает исключительные характеристики и надежность, что позволяет уменьшить размер схемы и обеспечить повторяемую производительность.
Ламинаты Rogers RT/duroid 6006 представляют собой керамические композиты из PTFE, предназначенные для применения в электронных и микроволновых схемах, требующих высокой диэлектрической константы.Они обеспечивают высокие диэлектрические константы (Dk) для сокращения размера цепиЭти материалы имеют низкую потерю, идеально подходят для работы в X-диапазоне или ниже. Кроме того, их жесткий Dk и контроль толщины обеспечивают повторяемую производительность схемы.
Ключевые особенности:
- Rogers RT/duroid 6006 керамико-PTFE композиты
- Диэлектрическая постоянная (Dk) 6,15 +/- 0,15 при 10 ГГц/23°С
- Низкий коэффициент рассеивания 0,0027 при 10 ГГц/23°С
- высокая тепловая устойчивость при Td > 500 °C TGA
- Низкий уровень поглощения влаги 0,05%
- Коэффициент постоянного теплового расширения (CTE): ось X - 47 ppm/°C, ось Y - 34 ppm/°C, ось Z - 117 ppm/°C
- покрытые стандартной и обратно обработанной электродепонированной медной фольгой
ПКЖ состоит из двухслойной жесткой конфигурации ПКЖ с медными слоями с обеих сторон. Толщина медного слоя составляет 35 мкм, обеспечивая отличную проводимость.RT/duroid 6006 субстрат 1Эта конструкция обеспечивает надежную и эффективную работу цепи.
| NT1 дюроид | |||||
| Недвижимость | NT1 дюроид | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 6.15±0.15 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 6.45 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0027 | Z | 10 ГГц/А | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -410 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 7 x 107 | Мом. см. | А. | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 2 x 107 | Мом. | А. | IPC 2.5.17.1 | |
| Свойства тяги | ASTM D638 (0,1/мин. скорость натяжения) | ||||
| Модуль Янга | 627 ((91) 517 ((75) | X Y | MPa ((kpsi) | А. | |
| Окончательный стресс | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | А. | |
| Окончательное напряжение | От 12 до 13 от 4 до 6 | X Y | % | А. | |
| Сжатые свойства | ASTM D695 (0,05/мин. скорость натяжения) | ||||
| Модуль Янга | 1069 (115) | Z | MPa ((kpsi) | А. | |
| Окончательный стресс | 54(7.9) | Z | MPa ((kpsi) | А. | |
| Окончательное напряжение | 33 | Z | % | ||
| Модуль изгиба | 2634 (382) 1951 (283) | X | MPa ((kpsi) | А. | ASTM D790 |
| Окончательный стресс | 38 (5.5) | X Y | MPa ((kpsi) | А. | |
| Деформация под нагрузкой | 0.33 2.1 | Z Z | % | 24 ч/50°C/7MPa 24 ч/150°C/7MPa | ASTM D261 |
| Поглощение влаги | 0.05 | % | D48/50°C 0,050" ((1,27 мм) толщиной | IPC-TM-650 2.6.2.1 | |
| Теплопроводность | 0.49 | В/м/к | 80°C | АСТМ C518 | |
| Коэффициент теплового расширения | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Плотность | 2.7 | г/см3 | ASTM D792 | ||
| Специфическая температура | 0.97 ((0.231) | j/g/k (BTU/ib/OF) |
Расчеты | ||
| Медная кожура | 14.3 (2.5) | pli (N/mm) | после сварного плавателя | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | - Да, конечно. | ||||
Детали конструкции печатных плат включают размеры доски 197 мм х 154 мм, доступные в двух типах, с допуском +/- 0,15 мм.Минимальный след/пространство позволяет для точных конструкций с минимумом 6/5 миллиметровПКБ может вмещать компоненты с минимальным размером отверстия 0,3 мм. Он не использует слепые провода, упрощая производственный процесс. Толщина готовой доски составляет 1,4 мм.обеспечивает долговечностьВнешние слои имеют вес меди 1 унции (1,4 миллиметра) для оптимальной проводимости.Поверхность покрыта золотом для отличной проводимости и защитыНа верхней стороне шелковой экрана для четкой идентификации компонента нанесен черный чернил, а на нижней стороне нет шелковой экрана.Улучшение сварки и проКаждый ПКБ подвергается всестороннему 100% электрическому испытанию перед отгрузкой для обеспечения качества.
Статистика PCB демонстрирует его возможности, с возможностью размещения до 19 компонентов и в общей сложности 72 подложки, что позволяет эффективное подключение и интеграцию.37 предназначены для проходных компонентовВ верхней стороне имеется 35 подложки технологии поверхностной установки (SMT) для эффективной сборки, в то время как в нижней стороне нет SMT-подложки.содействие эффективному маршрутизации сигналов и взаимосвязи между слоямиОн поддерживает 5 сетей для организованного и оптимизированного потока сигнала внутри цепи.
Rogers RT/duroid 6006 PCB доступен во всем мире и соответствует принятому стандарту IPC-Class-2.Усилители мощности, системы предотвращения столкновения самолетов и наземные радиолокационные системы предупреждения.
Почувствуйте выдающуюся производительность и надежность пластинки Rogers RT/duroid 6006, предназначенной для раскрытия полного потенциала ваших высокочастотных конструкций.
