Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал: | NT1 препараты | Толщина: | 10mil |
---|---|---|---|
Количество слоев: | 2-layer | Поверхностная отделка: | Золото погружения |
Высокий свет: | Черный двусторонний ПКЖ с шелковой пленкой,10 миллилитров двусторонних радиочастотных печатных плат,6035HTC Двусторонние радиочастотные печатные платы |
Введение радиочастотных печатных плат на основе RT duroid 6035HTC, исключительного решения, разработанного специально для высокопроизводительных радиочастотных и микроволновых приложений.Использование последних технологических достижений, этот ПХБ предлагает несравненные функции и преимущества, которые делают его идеальным выбором для требований к высокой мощности.
Rogers RT duroid 6035HTC высокочастотные схемы материалы из керамических заполненных PTFE композитов известны своими исключительными характеристиками в высокопроизводительных приложениях.Эти ламинированные материалы были специально разработаны, чтобы отличаться рассеиванием тепла., что делает их отличным выбором для применений, требующих эффективного теплового управления.Этот ПКБ обеспечивает оптимальное рассеивание тепла и позволяет снизить температуру работы., тем самым максимизируя производительность и надежность высокопроизводительных схем.
Одной из отличительных особенностей этого ПКБ является его впечатляющая диэлектрическая производительность.обеспечение последовательного и надежного распространения сигнала на широком диапазоне частот;Фактор рассеивания 0,0013 при 10 ГГц/23°С гарантирует минимальную потерю сигнала и оптимальную высокочастотную производительность.Тепловой коэффициент диэлектрической постоянной -66 ppm/°C обеспечивает стабильную электрическую производительность даже в условиях колебаний температуры.
NT1 дюроид 6035HTC Типичное значение | |||||
Недвижимость | NT1 резкий рост | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная,ε Процесс | 3.50±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 3.6 | Z | 8 ГГц - 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания | 0.0013 | Z | 10 ГГц/23°C | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | -66 | Z | ppm/°C | -50°Cдо 150°C | mod IPC-TM-650, 2.5.5.5 |
Сопротивляемость объема | 108 | MΩ.cm | А. | IPC-TM-650, 2.5.17.1 | |
Сопротивляемость поверхности | 108 | MΩ | А. | IPC-TM-650, 2.5.17.1 | |
Размерная стабильность | -0.11 -0.08 | CMD MD | мм/м (мл/дюйм) | 0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 | IPC-TM-650 2.4.39А |
Модуль тяги | 329 244 | MD CMD | Кпси | 40 часов @ 23°C/50RH | ASTM D638 |
Поглощение кислорода | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Коэффициент теплового расширения (-50°Cдо 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
Теплопроводность | 1.44 | В/м/к | 80°C | АСТМ C518 | |
Плотность | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
Прочность медной кожуры | 7.9 | ПЛИ | 20 секунд.°C | IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Совместимость с процессом без свинца | - Да, конечно. |
Чтобы еще больше повысить свою надежность, ПКБ на основе RT duroid 6035HTC демонстрирует низкую скорость поглощения влаги в 0,06%Эта особенность минимизирует влияние влаги на электрические характеристики и обеспечивает постоянную работу даже в влажных условияхКроме того, теплопроводность ПКБ 1,44 Вт/м/К при 80°С способствует эффективному рассеиванию тепла.позволяет схеме работать при более низких температурах и уменьшает риск отказа компонента.
Механическая устойчивость является еще одним ключевым преимуществом, предлагаемым этим ПКБ. С CTE (коэффициент теплового расширения) 19 ppm/°C в оси X и Y и 39 ppm/°C в оси Z,ПХБ сохраняет свою структурную целостность при изменении температурыЭто обеспечивает надежность и долговечность, что делает его подходящим для сложных условий и приложений, требующих высокой долговечности.

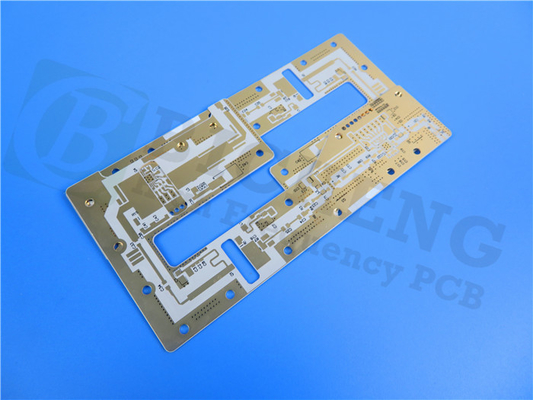

Конструкция ПКБ RT duroid 6035HTC тщательно спроектирована для удовлетворения требований высокопроизводительных схем.обеспечивая отличную электропроводностьЯдро состоит из материала RT duroid 6035HTC толщиной 0,254 мм (10 миллиметров), который обеспечивает баланс электрических характеристик, теплового управления и механической стабильности.Толщина готовой доски равна 0.3 мм, а внешние слои имеют готовый вес меди 1 унции (1,4 миллиметра).тем самым продлевая срок службы ПХБ.
ПКБ-материал: | ПТФЕ-композиты, наполненные керамикой |
Наименование: | NT1 резиновый металл |
Диэлектрическая постоянная: | 3.50±0.05 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
Толщина ламината: | 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д. |
С точки зрения обеспечения качества, этот радиочастотный ПКБ соответствует стандартам IPC-класса-2, гарантируя надежность и стабильность производительности.Он прошел строгие испытания и инспекции, чтобы убедиться, что он соответствует самым высоким стандартам качества и производительности в отрасли.Эта сертификация обеспечивает спокойствие и уверенность, особенно в критических приложениях высокой мощности, где надежность имеет первостепенное значение.
RF-PCB на базе RT duroid 6035HTC легко доступны во всем мире, обеспечивая удобный доступ для различных проектов и приложений.Его доступность в глобальном масштабе облегчает разработку и внедрение высокопроизводительных радиочастотных и микроволновых систем в различных отраслях промышленности, включая телекоммуникации, аэрокосмические, оборонные и другие.
Благодаря своим исключительным свойствам материалов, точной конструкции и универсальным приложениям, RF-печатные платы на основе RT duroid 6035HTC являются идеальным решением для высокопроизводительных радиочастотных и микроволновых проектов.Он широко используется в высокомощных радиочастотных и микроволновых усилителяхЕго высокая теплопроводность, низкая потеря тангенса, тепловая стабильность,и механическая надежность делают его предпочтительным выбором для требовательных приложений, требующих оптимальной производительности и долговечности.
Улучшите свои высокопроизводительные схемы, включив на базе RT duroid 6035HTC радиочастотный ПКБ, и убедитесь в непревзойденной производительности и надежности.Опираться на его замечательные возможности для достижения исключительных результатов, гарантируя триумф ваших высокомощных RF и микроволновых приложений.
