Двухслойный TLX-7 RF PCB 20 миллиметров погружения серебра

Представляем наш недавно поставленный ПКБ, построенный на TLX-7, высококачественном ламинированном материале из стекловолокна PTFE, предназначенном для широкого спектра RF-приложений.Предлагает универсальность с его широким спектром доступных толщины и меди облицовки, TLX-7 особенно подходит для микроволновых конструкций с низким количеством слоев.что делает его отличным выбором для различных применений.

Основные преимущества:

Отличные значения PIM в ПХБ (измеряются ниже -160 dBc*)
Выдающиеся механические и тепловые свойства
Низкий и стабильный Dk (диэлектрическая постоянная)
Размерная стабильность
Низкое поглощение влаги
Строго контролируемая DK
Низкий DF (фактор рассеивания)
UL 94 V0 Оценка превосходной воспламеняемости
Специально разработанные для микроволновых конструкций с низким количеством слоев

Основные свойства:

Электрические свойства:

Dk @ 10 ГГц: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.5.5.5.1)
Выброс газов (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Выброс газов (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Выброс газов (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)


Диэлектрические доступные толщины варьируются от 0,13 мм до 0,76 мм

Устойчивость кожуры 12 фунтов/дюйм

Поглощение влаги: 0,02% (IPC-650 2.6.2.1)

Теплопроводность: 0,22 W/M*K (ASTM F433/ASTM 1530-06)

CTE (коэффициент теплового расширения, 25-260 °C):

X: 21 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Y: 23 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Z: 215 ppm/°C (IPC-650 2.4.41/ASTM D 3386)


Показатель воспламеняемости: V-0 (UL-94)

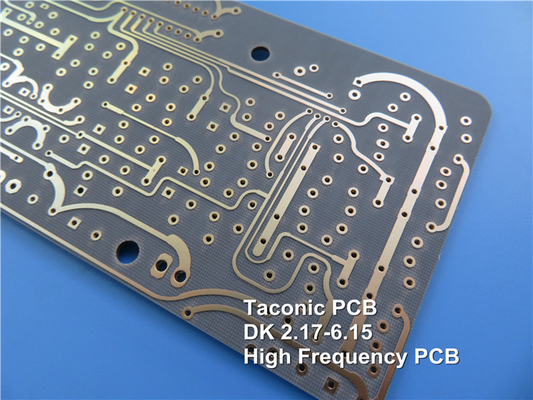

Этот печатный лист, построенный из TLX-7, имеет двухслойную жесткую конструкцию, включающую медные слои толщиной 35 мкм с обеих сторон и ядро Taconic TLX-7 толщиной 0,508 мм (20 миллиметров).Размеры доски точно измерены на 91 мм х 75 ммМинимальный пробел / пространство составляет 4/5 миллиметров, а минимальный размер отверстия - 0,3 миллиметра. Толщина готовой доски составляет 0,6 миллиметра, с весом 1 унции (1,4 миллиметра) внешнего слоя меди.Толщина покрытия 20 мкмВ верхней или нижней части не применяется шелкопрядильная пленка или сварная маска.Каждый ПКБ проходит 100% электрическое испытание перед отгрузкой для обеспечения его качества и функциональности.

ПКБ TLX-7 были разработаны для соответствия стандартам качества IPC-класса 2. Они доступны во всем мире, что делает их доступными для различных проектов и приложений.ПХБ TLX-7 используются в радиолокационных системах, мобильных коммуникаций, микроволнового испытательного оборудования, микроволновых устройств передачи и компонентов, таких как сцепщики, разделители, комбинаторы, усилители и антенны.

Беспрецедентный опыт надежность, превосходные характеристики и бесшовная интеграция с ПКБ TLX-7, идеальный выбор для ваших радиочастотных приложений.
