Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | TLX-8 | Толщина: | 31 миллиона |
|---|---|---|---|
| Поверхностная отделка: | Золото погружения | Медный вес: | 1 унция |
| Высокий свет: | Погруженный золотой двусторонний ПКБ,31 миллилитровый двусторонний ПХБ,TLX-8 Двухсторонние печатные платы |
||

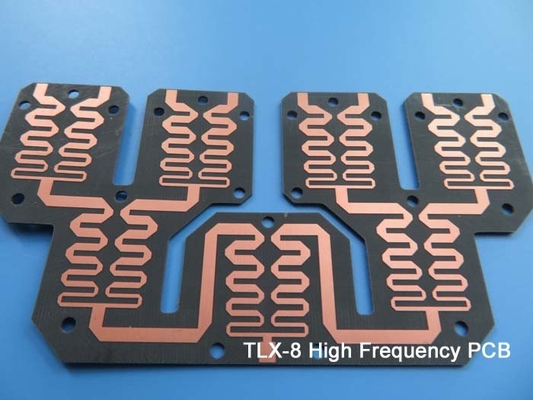

Представляем наш недавно поставленный ПКБ, сделанный из материала TLX-8. TLX-8 - это исключительный ПТФЭ-ламинированный ПКБ из стекловолокна, предназначенный для обеспечения надежности и универсальности в различных RF-приложениях.Проектировано с широким диапазоном доступных толщин и вариантов медиTLX-8 обладает превосходным механическим укреплением и превосходит все условия, будь то экстремальные температуры, вибрации во время запусков в космос.или поддерживать сопротивление радиации в космосе, TLX-8 обеспечивает исключительные показатели.
TLX-8 предлагает несколько ключевых преимуществ: во-первых, он обеспечивает превосходные значения пассивной интермодуляции (PIM), измеряемые ниже -160 дБc*,который обеспечивает исключительную целостность сигнала и минимизирует помехи сигналаВо-вторых, TLX-8 обладает исключительной механической прочностью и тепловой устойчивостью, что делает его идеальным для применения в суровых условиях.Его низкая и стабильная диэлектрическая постоянная гарантирует надежную передачу сигнала и оптимальное управление импеданцией для высокочастотных характеристик.
Одной из примечательных особенностей TLX-8 является его размерная стабильность, которая позволяет ему поддерживать точную и надежную производительность цепи даже в сложных условиях.TLX-8 обладает низкими влагопоглощающими свойствами, повышая его надежность и делая его подходящим для применения в влажных условиях.Строго контролируемая диэлектрическая постоянная TLX-8 обеспечивает постоянные характеристики и предсказуемые электрические характеристикиКроме того, низкий фактор диссипации (DF) обеспечивает минимальную потерю сигнала, что облегчает эффективную передачу высокочастотных сигналов.
| TLX-8 Типичные значения | |||||
| Недвижимость | Метод испытания | Единица | Стоимость | Единица | Стоимость |
| DK @10 ГГц | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
| Df @1,9 ГГц | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
| Df @10 ГГц | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
| Диэлектрический разрыв | IPC-650 2.5.6 | kV | >45 | kV | >45 |
| Поглощение влаги | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Сила на изгибе (MD) | ASTM D 709 | Пси | 28,900 | Н/мм2 | |
| Сила изгиба ((CD) | ASTM D 709 | Пси | 20,600 | Н/мм2 | |
| Прочность на протяжение (MD) | ASTM D 902 | Пси | 35,600 | Н/мм2 | |
| Прочность на растяжение ((CD) | ASTM D 902 | Пси | 27,500 | Н/мм2 | |
| Удлинение на перерыве (MD) | ASTM D 902 | % | 3.94 | % | 3.94 |
| Удлинение на перерыве (CD) | ASTM D 902 | % | 3.92 | % | 3.92 |
| Модуль Янга (MD) | ASTM D 902 | Кпси | 980 | Н/мм2 | |
| Модуль Янга (CD) | ASTM D 902 | Кпси | 1,200 | Н/мм2 | |
| Модуль Янга (MD) | ASTM D 3039 | Кпси | 1,630 | Н/мм2 | |
| Соотношение Пуасона | ASTM D 3039 | 0.135 | Н/мм | ||
| Прочность очистки ((1 унция) | IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) | Ибс./линейный дюйм | 15 | Н/мм | |
| Прочность очистки ((1 унция.RTF) | IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) | Ибс./линейный дюйм | 17 | Н/мм | |
| Прочность очистки ((1⁄2 унции) | IPC-650 2.4.8.3 ((Повышенная температура.) | Ибс./линейный дюйм | 14 | Н/мм | |
| Прочность очистки ((1⁄2 унции) | IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) | Ибс./линейный дюйм | 11 | Н/мм | |
| Прочность очистки ((1 унция, проката) | IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) | Ибс./линейный дюйм | 13 | Н/мм | 2.1 |
| Теплопроводность | ASTM F433/ASTM 1530-06 | W/M*K | 0.19 | W/M*K | 0.19 |
| Размерная стабильность (MD) | IPC-650 2.4.39 сек.5.5 ((После выпечки.) | Миллилитров. | 0.06 | мм/м | |
| Размерная стабильность (CD) | IPC-650 2.4.39 сек.5.4 ((После выпечки.) | Миллилитров. | 0.08 | мм/м | |
| Размерная стабильность (MD) | IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.) | Миллилитров. | 0.09 | мм/м | |
| Размерная стабильность (CD) | IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.) | Миллилитров. | 0.1 | мм/м | |
| Сопротивляемость поверхности | IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.) | Мом. | 6.605 х 108 | Мом. | 6.605 х 108 |
| Сопротивляемость поверхности | IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности) | Мом. | 3.550 х 106 | Мом. | 3.550 х 106 |
| Сопротивляемость объема | IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.) | Мом/см | 1.110 х 1010 | Мом/см | 1.110 х 1010 |
| Сопротивляемость объема | IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности) | Мом/см | 1.046 х 1010 | Мом/см | 1.046 х 1010 |
| CTE ((ось X)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
| CTE ((Y ось)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
| CTE ((ось Z)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
| Плотность ((специфическая гравитация) | ASTM D 792 | г/см3 | 2.25 | г/см3 | 2.25 |
| Td(2% потеря веса) | IPC-650 2.4.24.6 ((TGA) | °C | 535 | °C | |
| Td(5% потеря веса) | IPC-650 2.4.24.6 ((TGA) | °C | 553 | °C | |
| Уровень воспламеняемости | UL-94 | V-0 | V-0 | ||
С точки зрения безопасности, TLX-8 соответствует UL 94 V0, обеспечивая высокую огнестойкость в критических приложениях.обеспечивает оптимальную производительность и легкость интеграцииЭлектрические свойства TLX-8 включают диэлектрическую постоянную 2,55 ± 0,04 при 10 ГГц и фактор диссипации 0,0018 при 10 ГГц.Размерная стабильность и коэффициент теплового расширения (CTE) TLX-8 находятся в пределах приемлемых для надежной работы диапазонов.
Этот радиочастотный печатный щит построен в виде двухслойных жестких досок с массой меди 1 унции (1,4 миллиметра) на внешних слоях.Минимальный след/пространство 6/5 миллиметровПечатные пластинки проходят тщательные испытания, включая 100% электрический тест перед отгрузкой, чтобы гарантировать их качество и надежность.
ПКБ TLX-8 подходят для широкого спектра применений, таких как радиолокационные системы, мобильная связь, микроволновое испытательное оборудование и микроволновые устройства передачи.Если вам нужна надежная схема для этих приложений или требуют исключительной производительности в сложных условиях RF, ПХБ TLX-8 обеспечивают необходимую надежность и производительность.
