TLX-9 Высокочастотный ПКБ 0,508 мм 1OZ Погружение золото

TLX-9 Высокочастотный ПКБ 0,508 мм 1OZ Погружение золото

МОК: 1 шт.
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
TLX-9
Толщина:
0.508 мм
Поверхностная отделка:
Золото погружения
Медный вес:
1 унция
Выделить:

0.508 мм TLX-9 высокочастотные печатные платы

,

TLX-9 высокочастотные печатные платы

,

высокочастотный PCB 1oz

Описание продукта

Мы рады поделиться с вами нашим недавно поставленным ПКБ. Этот высокопроизводительный ПКБ, основанный на субстратах TLX-9.TLX-9 представляет собой современный ПТФЕ/тканный стеклянный ламинированный ПКБ, предназначенный для обеспечения исключительных электрических и механических свойств.Этот композитный материал обеспечивает точный контроль над его характеристиками, с диэлектрической постоянной (Dk), настраиваемой в пределах определенного диапазона и допуска ± 0.04При измерении на частоте 10 ГГц TLX-9 показывает коэффициент рассеивания примерно 0.0019.



TLX-9 может похвастаться впечатляющими свойствами материала.5, обеспечивая низкую потерю сигнала и сохранение целостности сигнала в высокочастотных приложениях.TLX-9 обеспечивает повышенную надежность даже в влажных условияхОн демонстрирует высокий диэлектрический разрыв более 60 кВ, обеспечивающий безопасную работу в требовательных электрических условиях.вместе с замечательным сопротивлением дуги более 180 секунд.



Механические свойства TLX-9 не менее впечатляющие.обеспечивая исключительную механическую арматуруПрочность кожуры с 1 унцией меди составляет 12 фунтов / линейный дюйм, обеспечивая безопасное сцепление компонентов.с диапазоном 9-12 ppm/°C в направлении x-y и 130-145 ppm/°C в направлении zКроме того, TLX-9 имеет теплопроводность 0,19 W/m/K, что способствует эффективному рассеиванию тепла.



TLX-9 Типичные значения
Недвижимость Метод испытания Объекты Стоимость Объекты Стоимость
Диэлектрическая постоянная @ 10 ГГц IPC-TM 650 2.5.5.5   2.5   2.5
Фактор рассеивания @ 10 ГГц IPC-TM 650 2.5.5.5   0.0019   0.0019
Поглощение влаги IPC-TM 650 2.6.2.1 % <0.02 % <0.02
Диэлектрический разрыв IPC-TM 650 2.5.6 kV > 60 kV > 60
Сопротивляемость объема IPC-TM 650 2.5.17.1 Мом/см 10^7 Мом/см 10^7
Сопротивляемость поверхности IPC-TM 650 2.5.17.1 Мом. 10^7 Мом/см 10^7
Сопротивление дуги IPC-TM 650 2.5.1 секунды > 180 секунды > 180
Протяженность наклона IPC-TM 650 2.4.4 В фунтах. > 23,000 Н/мм2 >159
Прочность наклона поперечно IPC-TM 650 2.4.4 В фунтах. > 19,000 Н/мм2 >131
Прочность очистки (1 унция меди) IPC-TM 650 2.4.8 В фунтах. 12 Н/мм 2.1
Теплопроводность ASTM F 433 W/m/K 0.19 W/m/K 0.19
х-y CTE ASTM D 3386 (TMA) ppm/°C 9-12 ppm/°C 9-12
z CTE ASTM D 3386 (TMA) ppm/°C 130- 145 ppm/°C 130- 145
Уровень воспламеняемости UL-94 UL-94   V-0   V-0



Безопасность является приоритетом TLX-9, поскольку он соответствует UL-94 степени воспламеняемости V-0, обеспечивая высокую огнестойкость в критических приложениях.Эти свойства делают TLX-9 отличным выбором для приложений, требующих низкой диэлектрической константы, низкий коэффициент рассеивания, низкая всасываемость влаги, высокий диэлектрический разрыв, хорошая прочность очистки и контролируемая CTE.



Эта недавно поставленная печатная плата представляет собой двухслойную жесткую доску с медью весом 35 мкм на каждом внешнем слое.Он поддерживает минимальный след/пространство 7/8 миллиметров и минимальный размер отверстия 0Каждый печатный лист проходит тщательное 100% электрическое испытание перед отгрузкой, чтобы гарантировать его качество и надежность.

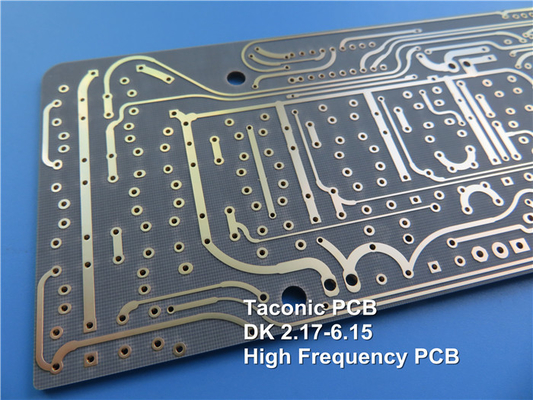

TLX-9 Высокочастотный ПКБ 0,508 мм 1OZ Погружение золото 0



ПКБ TLX-9 применяются в различных отраслях промышленности. Они особенно подходят для LNA, LNB и LNC, персональных коммуникационных служб/сетей (PCS/PCN), антенн большого формата,Усилители высокой мощностиБлагодаря своим исключительным электрическим и механическим свойствам ПКБ TLX-9 обеспечивают надежную производительность и оптимальную передачу сигнала.



ПКБ TLX-9 соответствуют стандарту качества IPC-Class-2 и доступны во всем мире.



Благодаря своим исключительным электрическим свойствам, механической прочности и широкому спектру применений, печатные платы TLX-9 предлагают надежное и высокопроизводительное решение для требовательных электронных проектов,стимулирование инноваций в различных отраслях.
