Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | TMM10i | Толщина: | 20 миллилитров |
|---|---|---|---|
| Поверхностная отделка: | Золото погружения | Маска припоя: | зеленый |
| Высокий свет: | 20mil TMM10i 2-слойный радиочастотный ПКБ,Погруженный золотой двухслойный РЧ ПК,1OZ 2-слойные радиочастотные печатные платы |
||

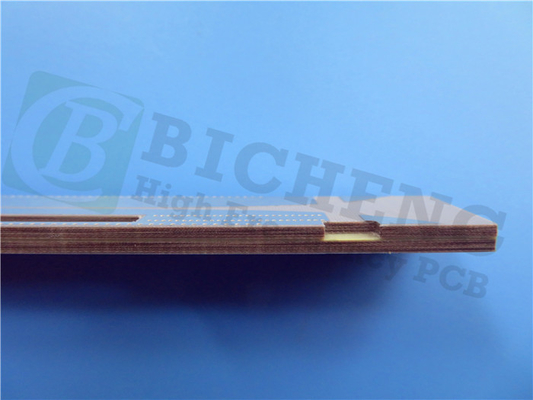

Презентация радиочастотного печатного листа, построенного на 20-миллиметровых ламинатах TMM10i.Проектировано с помощью изотопного терморегулируемого микроволнового материала Rogers TMM 10i, этот керамический термоустойчивый полимерный композит сочетает в себе лучшие характеристики керамических и ПТФЭ-субстратов, позволяя при этом гибкие методы обработки.
Ключевые особенности:
Изотропная диэлектрическая постоянная (Dk) для постоянной производительности
Низкий коэффициент рассеивания 0,0020 при 10 ГГц
Тепловой коэффициент Dk (-43 ppm/°K) в соотношении с меди
Высокая температура разложения (Td) 425 °C TGA
Отличная теплопроводность 0,76 Вт/мк
Диапазон толщины: 0,0015 до 0,500 дюйма (+/- 0,0015 ′′)
Преимущества:
Высокая устойчивость к прополкам и холодным потокам для улучшения механических свойств
Исключительная устойчивость к химическим веществам, минимизирующая повреждения во время изготовления
Обработка натриевым нафтанатом не требуется до безэлектропластировки
Надежное связывание проволоки, облегченное термоустойчивой композицией смолы.
| Типичная величина TMM10i | ||||||
| Недвижимость | TMM10i | Направление | Объекты | Состояние | Метод испытания | |
| Диэлектрическая постоянная,ε Процесс | 90,80±0.245 | Z | 10 ГГц | IPC-TM-650 2.5.5.5 | ||
| Диэлектрическая постоянная,εПроектирование | 9.9 | - | - | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания (процесс) | 0.002 | Z | - | 10 ГГц | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент диэлектрической постоянной | - 43 года. | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Сопротивление изоляции | >2000 | - | Боже мой! | C/96/60/95 (в частности) | ASTM D257 | |
| Сопротивляемость объема | 2 x 108 | - | Мом. см. | - | ASTM D257 | |
| Сопротивляемость поверхности | 4 x 107 | - | Мом. | - | ASTM D257 | |
| Электрическая прочность ((диэлектрическая прочность) | 267 | Z | В/мл | - | Метод IPC-TM-650 2.5.6.2 | |
| Тепловые свойства | ||||||
| Температура разложения ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| Коэффициент теплового расширения - х | 19 | X | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Коэффициент теплового расширения - Y | 19 | Y | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Коэффициент теплового расширения - Z | 20 | Z | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Теплопроводность | 0.76 | Z | W/m/K | 80 °C | АСТМ C518 | |
| Механические свойства | ||||||
| Устойчивость кожуры меди после теплового напряжения | 50,0 (0,9) | X,Y | Пунт/дюйм (Н/мм) | после сварки 1 унция. | IPC-TM-650 Метод 2.4.8 | |
| Прочность на изгиб (MD/CMD) | - | X,Y | Кпси | А. | ASTM D790 | |
| Модуль изгиба (MD/CMD) | 1.8 | X,Y | Мпси | А. | ASTM D790 | |
| Физические свойства | ||||||
| Поглощение влаги (2X2) | 1.27 мм (0,050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18 мм (0,125") | 0.13 | |||||
| Специфическая гравитация | 2.77 | - | - | А. | ASTM D792 | |
| Специфическая теплоемкость | 0.72 | - | Д/г/к | А. | Расчеты | |
| Совместимость с процессом без свинца | Да, да. | - | - | - | - | |
ПКБ-накопление:
Этот набор PCB состоит из двухслойной жесткой конструкции PCB. Он имеет copper_layer_1 толщиной 35 мкм, Rogers TMM10i Core толщиной 0,508 мм (20 миллиметров),и copper_layer_2 толщиной 35 мкмЭтот набор обеспечивает структурную целостность и оптимальную производительность PCB.
Подробная информация о конструкции ПКБ:
Эта пластинка имеет компактный размер, размеры платы составляют 60 мм х 70 мм (+/- 0,15 мм).позволяет создавать сложные конструкцииМинимальный размер отверстия составляет 0,3 мм, что обеспечивает гибкость для размещения компонентов.
Толщина готовой доски составляет 0,6 мм, что обеспечивает тонкий профиль при сохранении долговечности.Толщина покрытия через 20 мкм, что позволяет обеспечить надежную взаимосвязь.
Чтобы защитить печатный лист и повысить его производительность, поверхность покрыта погруженным золотом.Каждый ПКБ проходит тщательное 100% электрическое испытание перед отгрузкой для обеспечения качества и функциональности.
| ПКБ-материал: | Керамические, углеводородные, термоустойчивые полимерные композиты |
| Наименование: | TMM10i |
| Диэлектрическая постоянная: | 90,80 ± 0.245 |
| Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ламината: | 15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 50миллиметров (1,27 мм), 60миллиметров (1,524 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм), 125миллиметров (3,175 мм), 150миллиметров (3,81 мм), 200миллиметров (5,08 мм), 250миллиметров (6,5 мм).35 мм), 275миллиметров (6,985 мм), 300миллиметров (7,62 мм), 500миллиметров (12,70 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Immersion tin, OSP, Pure Gold Plated (без никеля под золотом) и т.д. |
Статистика ПХБ:
Эта печатная пластина состоит из 8 компонентов, обеспечивающих универсальность для различных применений.Никаких нижних SMT подложки присутствуютКроме того, ПКБ имеет 9 каналов и 2 сети, что позволяет эффективно направлять сигналы и обеспечивать связь.
Изображения:
Художественная работа для этого печатного листа представлена в формате Gerber RS-274-X, широко используемом промышленном стандарте для производства печатных листов.
Стандарт качества и доступность:
Этот ПХБ соответствует стандарту качества IPC-класса 2, обеспечивающему высокое качество производства и надежность.
Применение:
ПКБ TMM10i применяется в различных областях, в том числе:
- радиочастотные и микроволновые схемы
- Усилители и комбинаторы мощности
- фильтры и соединители
- системы спутниковой связи
- Антенны глобальных систем позиционирования
- Закрепите антенны.
- Диэлектрические поляризаторы и линзы
- Чип-тестеры
Благодаря своим превосходным характеристикам и совместимости, PCB TMM10i подходит для широкого спектра высокочастотных электронных приложений, что позволяет инженерам и конструкторам достигать оптимальных результатов.
