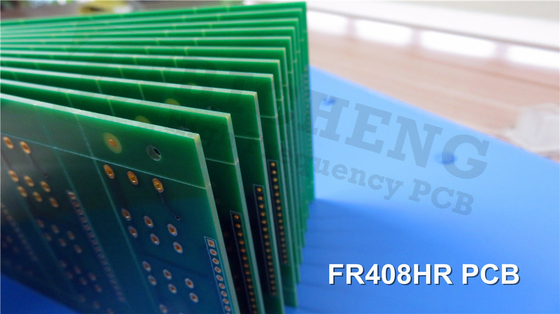

Многослойный ПКБ 2 мм FR408HR через заполненное и покрытое погружением золото

Представляем наш высокопроизводительный многослойный печатный аппарат, построенный на FR408HR. Этот многослойный печатный аппарат предназначен для приложений, требующих максимальной тепловой производительности и надежности.Изготовлено с использованием запатентованной Isola высокопроизводительной многофункциональной смоловой системы, усиленная стеклянной тканью электрического класса (E-стекло), эта печатная пластина имеет исключительные свойства, которые преодолевают разрыв между тепловой и электрической перспективами.

Ключевые особенности:
- Диэлектрическая константа (Dk): с Dk 3,65 на 10 ГГц, эта печатная пластина обеспечивает отличную целостность сигнала и надежную производительность в высокочастотных приложениях.


- Фактор рассеивания: с коэффициентом рассеивания 0,0095 на 10 ГГц, он минимизирует потерю сигнала, обеспечивая эффективную передачу энергии.


- Коэффициент теплового расширения (CTE): Коэффициент теплового расширения (CTE) 16 ppm/°C как по оси x, так и по оси y обеспечивает совместимость с медью, уменьшая тепловое напряжение и повышая надежность.


- Тепловая стабильность: благодаря высокой температуре перехода стекла (Tg) 230°C (DMA) и температуре разложения (Td) 360°C (TGA), этот ПХБ обладает исключительной тепловой стабильностью.


- Многочисленные циклы ламинирования: он может выдерживать несколько циклов ламинирования, обеспечивая гибкость в процессе производства ПКБ.


- Совместимость с безсвинцовой сборкой: предназначена для совместимости с бессвинцовыми сборными процессами, обеспечивая соответствие современным отраслевым стандартам.


- через заполнение возможностей: эта ПКБ поддерживает через заполнение, повышение электрической связности и улучшение целостности сигнала.


- Сопротивление CAF: с превосходным сопротивлением образованию проводящей анодической нити (CAF), он обеспечивает долгосрочную надежность и производительность.


- Устойчивость к влаге: FR408HR обладает превосходной устойчивостью к влаге во время повторного потока, защищая от факторов окружающей среды.

ПКБ-накопление:
Этот ПКБ представляет собой четырехслойный жесткий ПКБ с следующей сборкой:
- верхний слой: медь 35 мкм
- Препрег: 152 мкм
- Внутренний слой 1: медь 35 мкм
- FR408HR Ядро: 1,535 мм
- Внутренний слой 2: медь 35 мкм
- Препрег: 152 мкм
- Нижний слой: медь 35 мкм

Подробная информация о конструкции ПКБ:
- Размеры: 170мм х 130мм (1 PCS), с допуском +/- 0,15мм
- Минимальный проход/пространство: 4/5 миллилитров, что позволяет точно проектировать и планировать схемы
- Минимальный размер отверстия: 0,3 мм, поддерживающий тонкозвуковые компоненты и высокоплотные соединения
- Скрытые пути: позволяют сложную маршрутизацию и эффективное использование свободного пространства
- Толщина готовой доски: 2,0 мм, обеспечивая структурную целостность и долговечность
- Оконченный вес меди: 1 унция (1,4 миллилатра) на внешних слоях, обеспечивая оптимальную проводимость
- через толщина покрытия: 20 мкм, что позволяет обеспечить надежное электрическое соединение
- Поверхностная отделка: погруженное золото, предлагающее отличную сварочность и коррозионную стойкость
- Шелковый экран: верхний слой белого цвета, предоставляющий информацию о компоненте и маркировке
- Маска для сварки: красный цвет как на верхнем, так и на нижнем слоях, защищает от следов меди и предотвращает сварные мосты
- Наполненные и закрытые проемы: повышение целостности сигнала и улучшение общей производительности ПКБ
- 100% электрический тест: каждый печатный лист проходит всестороннее электрическое испытание перед отгрузкой, обеспечивая функциональность и качество.

Статистика ПХБ:
- Компоненты: 270
- Всего подложки: 320
- Проходные подушки: 150
- Лучшие SMT Pads: 99
- Нижняя SMT подкладка: 71
- Виас: 78.
- Сети: 6

Стандарт качества и доступность:


- Стандарт качества: Этот многослойный ПКБ соответствует стандартам качества IPC-класса-2, обеспечивая высокую надежность и производительность.


- Доступность: Эти высокопроизводительные ПХБ доступны во всем мире, удовлетворяя потребности различных отраслей и приложений.

Типичные применения:
Этот многослойный ПХБ находит применение в различных отраслях промышленности, в том числе:


- Потребительская электроника: от смартфонов до аудио/видео оборудования, эта печатная пластина поддерживает требовательные требования современных потребительских электронных устройств.


- Сервер и рабочая станция: обеспечивает необходимую производительность и надежность для высококачественных серверных и рабочих станций.


- Автомобильная промышленность: PCB FR408HR подходит для автомобильной электроники, предлагая прочность и тепловую стабильность в сложных автомобильных условиях.
