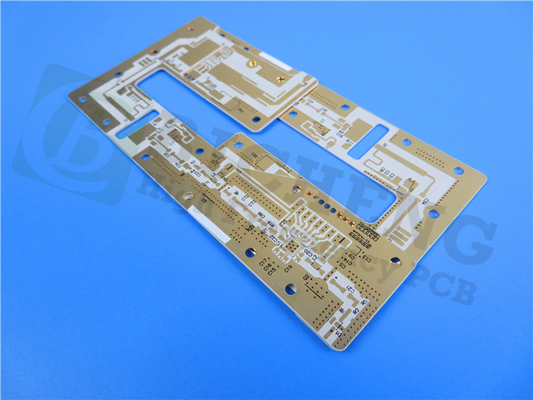

25миллилитровый RF-60A погруженный оловянный ПХБ с двусторонними настраиваемыми схемами

Представляем наш недавно поставленный печатный лист на основе органического керамического стекловолокна RF-60A.Этот передовой продукт имеет уникальную композицию, которая предлагает исключительные электрические свойства и низкую влагопоглощениеБлагодаря своей тканевой стекловолокнистой арматуре, RF-60A обеспечивает отличную стабильность размеров, повышенную прочность на изгиб,и надежная производительность нанесения покрытий через отверстия даже в экстремальных тепловых условияхЭтот ламинат также демонстрирует замечательную прочность межламинарных связей и стойкость к сварке, что делает его лучшим выбором для различных применений.

Taconic, известный лидер в области высокочастотных ламинатов и высокоскоростных цифровых материалов, предлагает вам RF-60A как часть их широкого ассортимента высокочастотных ламинатов и препрег-продуктов.Эти передовые материалы применяются в антеннах, многослойные радиочастотные и высокоскоростные цифровые платы, взаимосвязи и устройства, обеспечивающие непревзойденную производительность и связь.

Особенности:
- RF-60A предлагает диэлектрическую постоянную (Dk) 6,15 на 10 ГГц, обеспечивая стабильную производительность на всех частотах.
- С коэффициентом рассеивания 0,0028 на 10 ГГц, этот ламинат минимизирует потерю и искажение сигнала.
- Он обладает низким коэффициентом теплового расширения (CTE), с 9 ppm/°C в оси x, 8 ppm/°C в оси y и 69 ppm/°C в оси z, что позволяет надежно работать от -30°C до 125°C.
- RF-60A имеет высокую теплопроводность 0,54 Вт/мк, что способствует эффективному рассеиванию тепла.
- Его высокая прочность на изгиб 18300 psi (MD) и 14600 psi (CD) обеспечивает долговечность и надежность.
- Этот ламинат обладает скоростью поглощения влаги 0,02%, сохраняя свою производительность даже в влажных условиях.
- RF-60A соответствует требованиям ROHS и WEEE, соответствует экологическим стандартам.

Преимущества:
- Стабильность диэлектрической константы (Dk) на всех частотах обеспечивает постоянную производительность в различных приложениях.
- RF-60A обеспечивает отличную стабильность размеров, обеспечивая надежную работу и легкую интеграцию.
- Его исключительная прочность межламинаральной связи гарантирует целостность и долговечность ПХБ.
- Низкое расширение оси Z RF-60A позволяет надежное покрытие через отверстия соединений, даже в экстремальных тепловых условиях.

Этот печатный лист имеет двухслойную жесткую конструкцию, которая обеспечивает оптимальную производительность и долговечность.Первый слой меди имеет толщину 35 мкмВ конце концов, второй слой меди, также толщиной 35 мкм, завершает набор.Эта конструкция обеспечивает прочную основу для надежных контактов и эффективной передачи сигнала.

Подробная информация о конструкции ПКБ:
- Размеры платы: ПКБ имеет размеры 83 мм х 65 мм с допустимым допустимым отклонением +/- 0,15 мм, что обеспечивает компактный и точный форм-фактор.
- Минимальный пробел/пространство: ПКБ поддерживает минимальную ширину пробелов и расстояние 6/7 миллиметров, что позволяет создавать сложные схемы.
- Минимальный размер отверстия: PCB имеет минимальный размер отверстия 0,4 мм, что позволяет использовать различные компоненты.
- отсутствие слепых проемов: конструкция не включает слепые проемы, упрощая процесс изготовления.
- Толщина готовой платы: готовый ПКБ имеет толщину 0,71 мм, что обеспечивает компактное и легкое решение.
- Оконченный вес меди: внешние слои меди имеют вес 1 унции (1,4 миллиметра), обеспечивая оптимальную проводимость.
- Толщина покрытия: толщина покрытия составляет 20 мкм, что гарантирует надежные электрические соединения.
- Поверхностная отделка: ПКБ имеет погруженную олованую поверхность, обеспечивающую защитный и сварный слой.
- верхний шелкоплот: на ПХБ не наносится верхний шелкоплот.
- Нижняя шелковая пленка: Никакая нижняя шелковая пленка не наносится на ПХБ.
- Верхняя маска сварки: ни одна верхняя маска сварки не наносится на ПКБ.
- Нижняя сварная маска: ни одна нижняя сварная маска не наносится на ПКБ.
- 100% электрический тест: каждый ПКБ проходит всестороннее электрическое испытание перед отгрузкой для обеспечения функциональности и качества.

Статистика ПХБ:
- Компоненты: этот ПКБ содержит в общей сложности 17 компонентов, что позволяет использовать множество функций.
- Общее количество подложки: на этом ПКБ 44 подложки, облегчающие подключение компонентов.
- Проходные подушки: из общего количества подушек 25 предназначены для проходных компонентов.
- верхние SMT-клапаны: оставшиеся 19 - для компонентов с технологией поверхностного монтажа (SMT) на верхнем слое.
- Нижняя часть SMT: на нижнем слое SMT нет.
- Проходы: включает 23 пути для целей взаимосвязи.
- сети: он содержит 4 сети, представляющие взаимосвязанные пути между компонентами.

Дополнительная информация:
Эта изобразительная работа на ПКБ поставлена в формате Gerber RS-274-X, что обеспечивает совместимость и точность во время производства.гарантирование надежной производительности и превосходного производства;ПКР RF-60A доступны по всему миру, что позволяет клиентам по всему миру легко получить доступ к ним.

Типичные применения:

ПХБ RF-60A применяется в различных областях, в том числе:


- Усилители мощности: обеспечивают надежную платформу для цепей усиления мощности, обеспечивая эффективную и стабильную усиление сигнала.


- фильтры и сцепления: ПХБ позволяет внедрять фильтры и сцепления, обеспечивая точную манипуляцию и управление сигналом.


- Пассивные компоненты: он включает в себя пассивные компоненты, такие как резисторы и конденсаторы, что позволяет интегрировать их в схему.


- Антенны: PCB RF-60A поддерживает создание высокопроизводительных антенн, облегчая беспроводную связь и подключение.

Благодаря своим исключительным свойствам и надежной конструкции ПКБ RF-60A предлагает универсальное и качественное решение для широкого спектра приложений.
