Подробная информация о продукте:
Оплата и доставка Условия:
|
| Количество слоев: | 4-Layer | Толщина: | 2.7mm |
|---|---|---|---|
| Вес меди: | 1 унция | Поверхностная отделка: | HASL неэтилированное |
| Высокий свет: | Высокочастотные РО3010 многослойные печатные платы,2.7mm RO3010 многослойные печатные платы,HASL без свинца RO3010 многослойные печатные платы |
||
Представляем наш недавно поставленный ПКБ, оснащенный передовым материалом схемы RO3010, предназначенный для удовлетворения требований современной электроники,Этот высокопроизводительный ПКБ предлагает исключительную стабильность и широкий спектр применений на различных частотах.Благодаря своим керамическим композитам из ПТФЕ и конкурентоспособным ценам, наши печатные платы являются идеальным выбором для миниатюризации схем и объемных производственных процессов.
Ключевые особенности:
- Диэлектрическая постоянная 10,2+/- 0,30 при 10 ГГц/23°С
- коэффициент диссипации 0,0022 при 10 ГГц/23°С
- Низкий коэффициент теплового расширения (-55-288 °C) 13 ppm/°C ((X), 11 ppm/°C (Y), 16 ppm/°C (Z) соответственно
- Td> 500°C
- Теплопроводность 0,95 Вт/мК
- Поглощение влаги 0,05%
Преимущества:
1Устойчивость измерений с коэффициентом расширения, соответствующим медным.
2Экономическое ценообразование ламината для объемных производственных процессов.
3Подходит для использования с многослойными платами.
| RO3010 Типичная стоимость | |||||
| Недвижимость | RO3010 | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 10.2±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 11.2 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0022 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | - 395 | Z | ppm/°C | 10 ГГц -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Размерная стабильность | 0.35 0.31 |
X Y |
мм/м | КОНД А | IPC-TM-650 2.2.4 |
| Сопротивляемость объема | 105 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 105 | MΩ | КОНД А | IPC 2.5.17.1 | |
| Модуль тяги | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Поглощение влаги | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Специфическая температура | 0.8 | j/g/k | Расчеты | ||
| Теплопроводность | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Коэффициент теплового расширения (-55-288°С) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Плотность | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 9.4 | Иб/ин. | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | - Да, конечно. | ||||

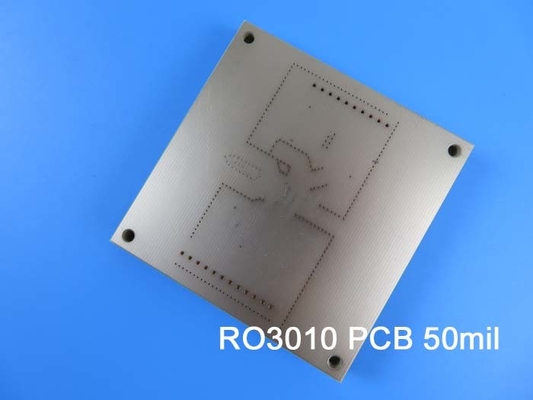

Этот PCB-набор состоит из двухслойной жесткой конструкции, включающей медные слои, субстрат Rogers RO3010 и препрег.4 мл) на внешних слояхРазмеры печатных плат составляют 30 мм х 30 мм, что обеспечивает достаточное пространство для ваших схем.Толщина покрытия через 20 мкм, обеспечивая надежные соединения.
Для вашего удобства, эта пластинка поставляется с HASL безсвинцовой поверхностью, что исключает необходимость дополнительной обработки.не включеныПеред отгрузкой, каждая печатная пластина проходит 100% электрический тест, гарантирующий качество и производительность.
С двумя компонентами, пятью подложками, тремя проводами и тремя сетями, наш ПКБ предназначен для соответствия стандартам IPC-класса-2, гарантируя надежность и соответствие отраслевым стандартам.Изображение представлено в формате Gerber RS-274-X, широко признанный в отрасли.
Этот универсальный ПХБ находит применение в различных областях, в том числе:
- Приложения для автомобильных радаров
- Глобальные позиционирующие спутниковые антенны
- сотовые телекоммуникационные системы - усилители мощности и антенны
- Патч-антенны для беспроводной связи
- Спутники прямого вещания
- Дата-связь на кабельных системах
- Удалённые счетчики
- Мощные задние самолеты
Наши высококачественные печатные платы легко доступны для доставки по всему миру, гарантируя, что вы можете получить доступ к нашим передовым технологиям независимо от вашего местоположения.Работаете ли вы над автомобильными радарными приложениями, спутниковые антенны глобального позиционирования, сотовые телекоммуникационные системы, беспроводные связи, спутники прямого вещания, кабельные системы, дистанционные счетчики или задние планы питания,наш ПКБ RO3010 - идеальный выборОщутите надежность, производительность и доступность нашего решения для печатных плат и с легкостью воплотите в жизнь свои электронные проекты.
