Количество слоев: | 2-layer | толщина: | 1.6 мм |
---|---|---|---|
Вес меди: | 1 унция | Поверхностная отделка: | Золото погружения |
Высокий свет: | Погружение золото Двусторонний ПКБ RO3203,Двусторонние ПКБ RO3203,1.6 мм Двусторонний ПКБ RO3203 |
Представляем наш недавно поставленный радиочастотный печатный диск на основе высокочастотных материалов RO3203.Эти материалы были тщательно разработаны, чтобы обеспечить выдающиеся электрические характеристики и механическую стабильность по конкурентоспособным ценамКак расширение известных высокочастотных материалов серии RO3000, RO3203 отличается улучшенной механической стабильностью.02 и коэффициент рассеивания 0.0016, этот материал расширяет полезный диапазон частот за 40 ГГц.
RO3203 оснащен керамическими композитами PTFE Rogers, обеспечивающими надежную и высокопроизводительную схему с диэлектрической постоянной 3,02+/- 0,04 при 10 ГГц/23°С и коэффициентом рассеивания 0.0016 при 10 ГГц/23°СМатериал может выдерживать температуры, превышающие 500°C (Td> 500°C) и имеет теплопроводность 0,87 W/mK.Его коэффициент теплового расширения колеблется от -55 до 288 °CКроме того, этот продукт является бессвинцовым и имеет степень воспламеняемости 94V-0.
RO3203 Типичная стоимость | |||||
Недвижимость | RO3203 | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная,ε Процесс | 30,02±0.04 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Фактор рассеивания,tanδ | 0.0016 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Теплопроводность | 0.47 (3.2) | W/mK | Плавание 100°C | АСТМ C518 | |
Сопротивляемость объема | 107 | MΩ.cm | А. | ASTM D257 | |
Сопротивляемость поверхности | 107 | MΩ | А. | ASTM D257 | |
Размерная стабильность | 0.08 | X, Y | мм/м +E2/150 | после вырезки | IPC-TM-650 2.4.3.9 |
Модуль тяги | X Y | Кпси | NT1 религия | ASTM D638 | |
Модуль изгиба | 400 300 | X Y | Кпси | А. | ASTM D790 |
Прочность на растяжение | 12.5 13 | X Y | Кпси | NT1 религия | ASTM D638 |
Сила изгиба | 9 8 | X Y | Кпси | А. | ASTM D790 |
Поглощение кислорода | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
Коэффициент теплового расширения | 58 13 | Z X,Y | ppm/°C | -50°C до 288°C | АСТМ D3386 |
Td | 500 | °C | TGA | ASTM D3850 | |
Плотность | 2.1 | gm/cm3 | 23°C | ASTM D792 | |
Прочность медной кожуры | 10 (1.74) | В кг/дюйм (Н/мм) | После сварки | IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Совместимость с процессом без свинца | - Да, конечно. |
Стеклянная арматура повышает жесткость RO3203, что облегчает обработку во время сборки.что делает его идеальным для сложных многослойных высокочастотных структурС его низкой диэлектрической потерей, он превосходит приложениях, превышающих 20 ГГц.позволяет надежно устанавливать поверхностные сборы и совместимость с гибридными конструкциями эпоксидной многослойной доскиОтличная размерная стабильность RO3203 обеспечивает высокую производительность, а его экономичная цена делает его идеальным для экономически эффективного массового производства.Гладкость поверхности позволяет более тонкие линии гравировки.

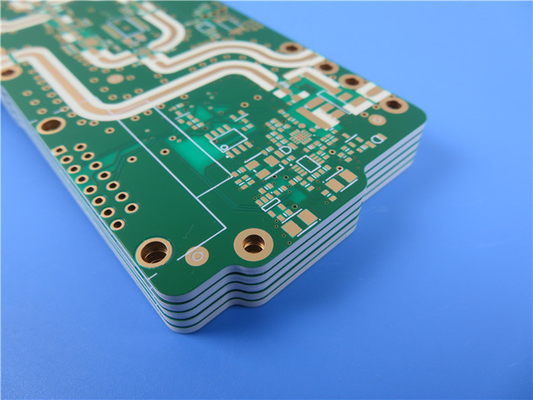

Этот печатный лист представляет собой двухслойную жесткую доску со стеком, состоящим из 35 мкм медного слоя, 60мм (1,524 мм) Rogers RO3203 субстрата и еще 35 мкм медного слоя.и он соответствует стандартам IPC-класса-2. Минимальный пробел / пространство составляет 5/6 миллиметров, а минимальный размер отверстия составляет 0,45 мм. Толщина готовой доски составляет 1,6 мм, с весом 1 унции (1,4 миллиметра) внешнего слоя меди. Толщина покрытия через 20 мкм,и поверхность - золото погружения.
ПКБ-материал: | Керамические ламинированные материалы, усиленные стекловолокном |
Наименование: | RO3203 |
Диэлектрическая постоянная: | 30,02±0.04 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
Толщина ПКЖ: | 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, OSP и т.д. |
Печатный пластинка поставляется без верхней или нижней шелковой пленки или сварной маски.Изображение представлено в формате Gerber RS-274-XС доступностью по всему миру, этот PCB готов удовлетворить ваши потребности независимо от вашего местоположения.
Материалы высокочастотных цепей RO3203 используются в различных отраслях промышленности.беспроводные телекоммуникационные системы, антенны микрополоски для беспроводных коммуникаций, спутники прямого вещания, передача данных на кабельных системах, дистанционные счетчики, задние планы питания, LMDS и беспроводная широкополосная связь,и инфраструктуры базовой станции.
Выберите материалы высокочастотных цепей RO3203 для исключительных электрических характеристик, механической стабильности и экономически эффективного объемного производства.Опыт надежных и высокочастотных схем с этим превосходным материалом PCB.
