Подробная информация о продукте:
Оплата и доставка Условия:
|
Количество слоев: | 2-layer | Толщина: | 600,7 миллиона |
---|---|---|---|
Вес меди: | 1 унция | Поверхностная отделка: | Золото погружения |
Высокий свет: | Погруженное золото RO4003C LoPro PCB,RO4003C Круговая плата LoPro PCB,60.7mil RO4003C LoPro PCB |
Представляем наш недавно поставленный ПКБ на основе RO4003C Low Profile.Это высокопроизводительный ламинат, предназначенный для обеспечения исключительной целостности сигнала и низкой потери при вставке, предлагая экономически эффективную изготовление цепей.Используя патентную технологию Роджерса, ламинат RO4003C LoPro сочетает в себе обратную обработку фольги с стандартным диэлектриком RO4003C,в результате ламинат с низкой потерей проводников и улучшенной потерей вставкиЭта уникальная технология сохраняет все желательные атрибуты стандартной ламинатной системы RO4003C.Углеводородные керамические ламинаты RO4003C специально разработаны для превосходных высокочастотных характеристик и совместимости со стандартными эпоксидными/стеклянными (FR-4) процессами., устраняя необходимость в специализированных методах приготовления, таких как натриевая нарезка, тем самым снижая издержки производства.
С диэлектрической константой 3,38+/- 0,05 при 10 ГГц/23°С и коэффициентом рассеивания 0,0027 при 10 ГГц/23°С ПКБ низкого профиля RO4003C обеспечивает точную и надежную передачу сигнала.Он обладает отличными тепловыми свойствами с Td> 425 °C и высоким Tg, превышающим 280 °C TMAЛаминат обладает высокой теплопроводностью 0,64 W/mK, эффективно рассеивая тепло. Его коэффициент теплового расширения по оси Z низкий - 46 ppm/°C.в то время как коэффициент теплового расширения, соответствующий меду, колеблется от -55 до 288 °C с 11 ppm/°C для оси X и 14 ppm/°C для оси YКроме того, ПХБ является свободным от свинца, совместимым с процессом, в соответствии с экологическими проблемами.
Низкопрофильный печатный лист RO4003C приносит многочисленные преимущества для ваших конструкций.Он уменьшает пассивную интермодуляцию (PIM) для антенн базовой станции, обеспечивая оптимальную производительность. Более низкая потеря проводников способствует улучшению тепловой производительности.Он удовлетворяет сложным требованиям к схемам.ПХБ может выдерживать обработку при высоких температурах и устойчив к образованию CAF (проводящей анодической нити), обеспечивая долгосрочную надежность.
Недвижимость | Типичная стоимость | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная, процесс | 3.38 ± 0.05 | z | - Я... | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса |
Диэлектрическая постоянная, конструкция | 3.5 | z | - Я... | от 8 до 40 ГГц | Метод дифференциальной длины фазы |
Фактор рассеивания - загар, | 00,00270.0021 | z | - Я... | 10 ГГц/23°С 2,5 ГГц/23°С | IPC-TM-650 2.5.5.5 |
Тепловой коэффициент ¥r | 40 | z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 |
Сопротивляемость объема | 1.7 х 1010 | MΩ•cm | КОНД А | IPC-TM-650 2.5.17.1 | |
Сопротивляемость поверхности | 4.2 х 109 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
Электрическая сила | 31.2 ((780) | z | КВ/мм ((В/мл) | 0.51 мм ((0.020 ̊) | IPC-TM-650 2.5.6.2 |
Модуль тяги | 26889(3900) | Y | MPa ((kpsi) | NT1 религия | ASTM D638 |
Прочность на растяжение | 141 ((20.4) | Y | MPa ((kpsi) | NT1 религия | ASTM D638 |
Сила изгиба | 276 ((40) | MPa ((kpsi) | IPC-TM-650 2.4.4 | ||
Размерная стабильность | <0.3 | X,Y | мм/м ((миль/дюйм) | после вырезки +E2/150°C | IPC-TM-650 2.4.39А |
Коэффициент теплового расширения | 11 | x | ppm/°C | -55 до 288°C | IPC-TM-650 2.1.41 |
14 | y | ||||
46 | z | ||||
Tg | >280 | °C TMA | А. | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D3850 | ||
Теплопроводность | 0.64 | W/m/°K | 80°C | АСТМ C518 | |
Поглощение влаги | 0.06 | % | 48 ч погружение 0,060 ̊ пробы Температура 50°C | ASTM D570 | |
Плотность | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
Прочность кожуры меди | 1.05(6.0) | N/mm ((pli) | после сварки 1 унция. | IPC-TM-650 2.4.8 | |
Возгораемость | Никаких | UL 94 | |||
Совместимость с процессом без свинца | - Да, конечно. |
ПКБ-материал: | Керамические ламинированные углеводороды |
Наименование: | RO4003C LoPro |
Диэлектрическая постоянная: | 3.38±0.05 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
Толщина ПКЖ: | 12.7mil (0,323 мм), 16.7mil (0,424 мм), 20.7mil ((0,526 мм), 32.7mil (0,831 мм), 60.7mil ((1,542 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, OSP, Immersion tin и т.д. |

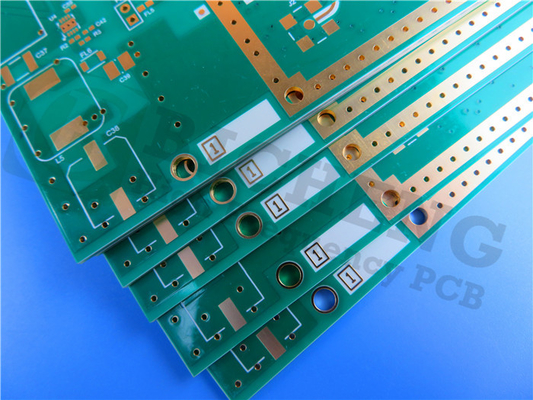

Этот печатный лист представляет собой двухслойную жесткую доску с стеком, состоящим из 35-микронного медного слоя, 60,7-миллиметровой (1,542 мм) подложки Rogers RO4003C LoPro и еще одного 35-микронного медного слоя.Он соответствует стандартам IPC-класса-2, обеспечивая высокое качество и надежность. Размеры платы составляют 86,6 мм х 90,8 мм, и каждый заказ включает в себя 16 печатных пластин. Минимальное количество следов / пространства составляет 4/4 миллиметров, а минимальный размер отверстия составляет 0,4 мм.Толщина готовой доски равна 1.6 мм, с 1 унцией (1,4 миллиметра) внешнего слоя меди. Толщина покрытия через 20 мкм, а поверхность покрыта погруженным золотом. Верхняя сварная маска зеленая,в то время как нижняя сварная маска отсутствуетПечатные платы проходят тщательное 100% электрическое испытание перед отгрузкой, что гарантирует их производительность и надежность.
Низкопрофильные печатные платы RO4003C подходят для широкого спектра приложений.Он также идеально подходит для антенн базовых станций сотовой связи и усилителей мощности, а также LNB (Low-Noise Block Downconverters) для спутников прямого вещания.
Выберите PCB с низким профилем RO4003C для превосходной целостности сигнала, низкой потери вставки и экономически эффективного изготовления цепей.Опыт надежной и высокопроизводительной схемы с этим передовым материалом PCB.
