Представляем новую печатную плату, изготовленную на основе ламината RO4350B. Это высокопроизводительный ламинат, сочетающий электрические свойства ПТФЭ/стеклоткани с технологичностью эпоксидной смолы/стеклоткани. Благодаря своим запатентованным углеводородным/керамическим материалам, армированным стеклотканью, RO4350B обеспечивает исключительные электрические характеристики при экономичной стоимости производства.
Ламинаты RO4350B обеспечивают точный контроль диэлектрической проницаемости (Dk) и низкие потери при использовании тех же методов обработки, что и стандартные ламинаты на основе эпоксидной смолы/стеклоткани. В отличие от обычных микроволновых ламинатов, ламинаты RO4350B не требуют специальной обработки переходных отверстий или процедур обращения, что упрощает производственный процесс. Кроме того, эти материалы имеют рейтинг UL 94 V-0, что гарантирует их пригодность для активных устройств и высокомощных ВЧ-конструкций.
При диэлектрической проницаемости DK 3,48 +/-0,05 при 10 ГГц/23°C и тангенсе угла потерь 0,0037 при 10 ГГц/23°C печатная плата RO4350B обеспечивает точную и надежную передачу сигналов. Она обладает теплопроводностью 0,69 Вт/м/°K, способствуя эффективному отводу тепла. Печатная плата демонстрирует низкий коэффициент теплового расширения (CTE) с 10 ppm/°C по оси X, 12 ppm/°C по оси Y и 32 ppm/°C по оси Z. Она также имеет высокое значение Tg >280 °C, обеспечивая стабильность при повышенных температурах. Благодаря низкому водопоглощению 0,06% печатная плата сохраняет превосходную стабильность размеров.
Печатная плата RO4350B предлагает многочисленные преимущества для ваших приложений. Она идеально подходит для многослойных плат (MLB) и может обрабатываться как FR-4 при более низкой стоимости изготовления, обеспечивая экономичное решение для высокопроизводительных конструкций. Кроме того, она обеспечивает превосходную стабильность размеров, гарантируя надежную работу в требовательных условиях. Печатная плата RO4350B имеет конкурентоспособную цену, предлагая исключительное соотношение цены и качества для своих эксплуатационных характеристик.
| RO4350B Типичное значение |
| Свойство |
RO4350B |
Направление |
Единицы измерения |
Условие |
Метод испытания |
| Диэлектрическая проницаемость, εПроцесс |
3,48±0,05 |
Z |
|
10 ГГц/23°C |
IPC-TM-650 2.5.5.5 Струнная линия с зажимом |
| Диэлектрическая проницаемость, εРасчет |
3,66 |
Z |
|
8-40 ГГц |
Метод дифференциальной фазовой длины |
| Тангенс угла потерь, tan δ |
0,0037
0,0031 |
Z |
|
10 ГГц/23°C
2,5 ГГц/23°C |
IPC-TM-650 2.5.5.5 |
| Температурный коэффициент ε |
+50 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Объемное удельное сопротивление |
1,2 x 1010 |
|
МОм·см |
УСЛОВИЕ A |
IPC-TM-650 2.5.17.1 |
| Поверхностное удельное сопротивление |
5,7 x109 |
|
МОм |
УСЛОВИЕ A |
IPC-TM-650 2.5.17.1 |
| Электрическая прочность |
31,2(780) |
Z |
кВ/мм(в/мил) |
0,51 мм (0,020 дюйма) |
IPC-TM-650 2.5.6.2 |
| Модуль упругости при растяжении |
16 767(2 432)
14 153(2 053) |
X
Y |
МПа(ksi) |
RT |
ASTM D 638 |
| Прочность на растяжение |
203(29,5)
130(18,9) |
X
Y |
МПа(ksi) |
RT |
ASTM D 638 |
| Прочность на изгиб |
255
(37) |
|
МПа
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Стабильность размеров |
<0,5 |
X,Y |
мм/м
(мил/дюйм) |
после травления+E2/150°C |
IPC-TM-650 2.4.39A |
| Коэффициент теплового расширения |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0,69 |
|
Вт/м/°K |
80°C |
ASTM C518 |
| Влагопоглощение |
0,06 |
|
% |
48 часов погружения 0,060 дюйма
Температура образца 50°C |
ASTM D 570 |
| Плотность |
1,86 |
|
г/см³ |
23°C |
ASTM D 792 |
| Прочность отслаивания меди |
0,88
(5,0) |
|
Н/мм
(pli) |
после пайки плавлением 1 унция.
EDC фольга |
IPC-TM-650 2.4.8 |
| Воспламеняемость |
(3)V-0 |
|
|
|
UL 94 |
| Совместимость с безсвинцовым процессом |
Да |
|
|
|
|

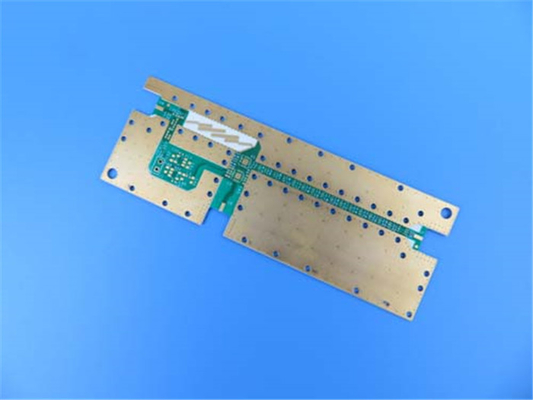

Данная печатная плата имеет 2-слойную жесткую конструкцию с медным слоем 1 (70 мкм), сердечником Rogers RO4350B толщиной 0,508 мм (20 мил) и медным слоем 2 (70 мкм). Эта конфигурация обеспечивает структурную целостность и оптимальные электрические характеристики для ваших разработок.
Эта печатная плата имеет размеры 106,84 мм x 60,8 мм с допуском +/- 0,15 мм. Она имеет минимальную ширину проводника/зазор 4/5 мил и минимальный размер отверстия 0,3 мм. Слепые переходные отверстия отсутствуют. Толщина готовой платы составляет 0,6 мм с весом внешней медной фольги 1 унция (1,4 мил). Толщина металлизации переходных отверстий составляет 20 мкм. Поверхностная отделка - иммерсионное серебро, обеспечивающее превосходную паяемость и коррозионную стойкость. Печатная плата не имеет верхнего или нижнего шелкотрафарета или паяльной маски. Каждая плата проходит комплексное 100% электрическое тестирование для обеспечения ее производительности и надежности.
Каждая печатная плата соответствует стандартам качества IPC-Class-2, что гарантирует высокое качество производственных процессов и надежную работу. Она доступна по всему миру, обслуживая клиентов глобально.
Печатная плата RO4350B находит применение в различных отраслях. Она хорошо подходит для антен базовых станций сотовой связи и усилителей мощности, предлагая превосходную передачу сигналов и возможности обработки мощности. Она также подходит для RFID-меток, автомобильных радаров, датчиков и малошумящих блоков (LNB) для спутников прямого вещания. Выбирайте печатную плату RO4350B для выдающихся электрических характеристик, экономичного изготовления и надежной функциональности в требовательных приложениях.
