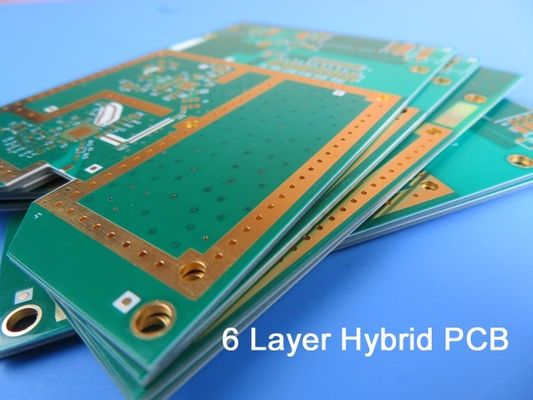

Гибридный ПКБ на 20 миллилоре RO4003C и 4 миллилоре RO4350B Immersion Gold закончен

Гибридный ПКБ на 20 миллилоре RO4003C и 4 миллилоре RO4350B Immersion Gold закончен

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
Rogers RO4350B, Rogers RO4003C
Размер ПКБ:
32 мм х 42 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Золото погружения
Количество слоев:
6-Layer
Толщина PCB:
1,6 мм
Выделить:

4mil RO4350B ПХБ

,

20 миллилоров ПХБ RO4003C

,

ПКБ с погружением в золото

Описание продукта

Представляем наш гибридный печатный диск, революционный печатный диск, который сочетает в себе множество материалов для обеспечения непревзойденной производительности и гибкости.Интегрируя различные материалы подложки в одну доску, гибридные печатные платы позволяют вам использовать уникальные свойства каждого материала, позволяя расширять границы ваших приложений.Давайте углубимся в замечательные особенности и спецификации, которые делают этот гибридный печатный стол идеальным выбором для вашего следующего проекта.



Мощные функции для оптимальной производительности:

Этот гибридный печатный лист доступен в двух вариантах: RO4003C и RO4350B, оба разработаны для достижения исключительных результатов в различных сложных приложениях.Вот более подробный взгляд на замечательные особенности каждого варианта:



RO4003C:
- Диэлектрическая постоянная Dk 3,38 +/-.05
- Коэффициент рассеивания 0,0027 на 10 ГГц
- тепловой коэффициент Dk 40 ppm/°K
- Коэффициент теплового расширения в соотношении с меди: x y z - 11ppm/K, 14ppm/K, 46ppm/K
- Температура разложения (Td) 425 °C TGA
- Теплопроводность 0,71 Вт/мк
- Tg > 280°C TMA



Недвижимость RO4003C Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.38±0.05 Z   10 ГГц/23°C IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.55 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,δ 0.0027
0.0021
Z   10 ГГц/23°C
2.5 ГГц/23°C
IPC-TM-650 2.5.5.5
Тепловой коэффициент ε +40 Z ppm/°C -50°Cдо 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 1.7 х 1010   MΩ.cm КОНД А IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 4.2 х 109   КОНД А IPC-TM-650 2.5.17.1
Электрическая сила 31.2 ((780) Z Kv/mm(v/mil) 0.51 мм ((0.020") IPC-TM-650 2.5.6.2
Модуль тяги 19,650(2,850)
19,450 ((2,821)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Прочность на растяжение 139 ((20.2)
100 ((14.5)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Сила изгиба 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Размерная стабильность <0.3 X,Y мм/м
(мл/дюйм)
после "etch+E2/150"°C IPC-TM-650 2.4.39А
Коэффициент теплового расширения 11
14
46
X
Y
Z
ppm/°C -55°Cдо 288°C IPC-TM-650 2.4.41
Tg >280   °CTMA А. IPC-TM-650 2.4.24.3
Td 425   °CTGA   ASTM D 3850
Теплопроводность 0.71   В/М/oК 80°C АСТМ C518
Поглощение влаги 0.06   % 48 часов погружения 0.060"
температура образца 50
°C
ASTM D 570
Плотность 1.79   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 1.05
(6,0)
  Н/мм
(PLI)
После сварки 1 унция.
Фойла для ЭДС
IPC-TM-650 2.4.8
Возгораемость Никаких       UL 94
Процесс без свинца совместим Да, да.



RO4350B:
- Диэлектрическая постоянная Dk 3,48 +/-.05
- Коэффициент рассеивания 0,0037 на 10 ГГц.
- тепловой коэффициент Dk 50 ppm/°K
- Коэффициент теплового расширения в соотношении с меди: x y z - 10ppm/K, 12ppm/K, 32ppm/K
- Температура разложения (Td) 390 °C TGA
- Теплопроводность 0,69 Вт/мк
- Tg > 280°C TMA



RO4350B Типичная стоимость
Недвижимость RO4350B Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.48±0.05 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.66 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,δ 0.0037
0.0031
Z   10 ГГц/23°С
2.5 ГГц/23°С
IPC-TM-650 2.5.5.5
Тепловой коэффициент ε +50 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 1.2 х 1010   MΩ.cm КОНД А IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 5.7 х 109   КОНД А IPC-TM-650 2.5.17.1
Электрическая сила 31.2 ((780) Z Kv/mm(v/mil) 0.51 мм ((0.020") IPC-TM-650 2.5.6.2
Модуль тяги 16, 767 ((2,432)
14,153 ((2,053)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Прочность на растяжение 203 ((29.5)
130(18.9)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Сила изгиба 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Размерная стабильность <0.5 X,Y мм/м
(мл/дюйм)
после вырезки + E2/150°C IPC-TM-650 2.4.39А
Коэффициент теплового расширения 10
12
32
X
Y
Z
ppm/°C -55°C до 288°C IPC-TM-650 2.4.41
Tg >280   °C TMA А. IPC-TM-650 2.4.24.3
Td 390   °C TGA   ASTM D 3850
Теплопроводность 0.69   W/M/oK 80°C АСТМ C518
Поглощение влаги 0.06   % 48 часов погружения 0.060"
температура образца 50°C
ASTM D 570
Плотность 1.86   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 0.88
(5,0)
  Н/мм
(PLI)
После сварки 1 унция.
Фойла для ЭДС
IPC-TM-650 2.4.8
Возгораемость (3) V-0       UL 94
Процесс без свинца совместим Да, да.



Оптимизированный набор ПКБ:
Этот гибридный печатный стол имеет 6-слойную жесткую конструкцию, тщательно разработанную для максимизации производительности и надежности.и RO4450F препрег-слоиЭта тщательно разработанная комбинация обеспечивает эффективную передачу сигнала и отличное управление тепловой энергией даже в сложных условиях.



Гибридный ПКБ на 20 миллилоре RO4003C и 4 миллилоре RO4350B Immersion Gold закончен 0



Подробности по строительству:
С этим гибридным ПХБ, точность имеет первостепенное значение.
- Размеры доски: 32мм х 42мм, обеспечивающие совместимость с различными приложениями
- Минимальный проход: 6/6 миллиметров, что позволяет создавать сложные схемы.
- Минимальный размер отверстия: 0,4 мм, что облегчает бесшовную интеграцию компонентов
- Толщина готовой доски: 1,6 мм, обеспечивая баланс между компактностью и долговечностью
- Оконченный вес Cu: 1 унция (1,4 милли) внешних слоев, обеспечивающих оптимальную проводимость
- через толщину покрытия: 20 мкм, гарантируя надежное электрическое соединение
- Окончание поверхности: погружение золото, обеспечивающее превосходную коррозионную стойкость и сварку
Нет, для гладкого и минималистичного внешнего вида
- Нижний шелковый экран: нет, поддержание чистого и профессионального эстетического
- Верхняя сварная маска: зеленая, для повышенной защиты и визуального различия
- Нижняя сварная маска: нет, обеспечивая оптимизированный дизайн
- 100% электрический тест: каждая доска проходит строгие испытания, чтобы обеспечить безупречную функциональность перед отправкой.



Гибридный ПКБ на 20 миллилоре RO4003C и 4 миллилоре RO4350B Immersion Gold закончен 1



Бескомпромиссное качество и стандарты:
Мы гордимся тем, что поставляем продукцию, которая соответствует и превосходит отраслевые стандарты.что позволяет вам достичь выдающихся результатов в ваших приложениях.



Бесконечные возможности, доступность по всему миру:

Универсальность нашего гибридного печатного листа делает его идеальным выбором для широкого спектра применений, включая:
- Антенны и усилители мощности сотовых базовых станций
- Идентификационные теги RF
- Автомобильные радары и датчики
- LNB's для спутников прямого вещания



Независимо от того, проектируете ли вы системы беспроводной связи нового поколения или передовую автомобильную электронику, гибридные печатные платформы позволяют вам реализовать свое видение,Открытие новых возможностей для инноваций.



Используйте мощь гибридной технологии ПХБ:
С его непревзойденным сочетанием материалов, исключительными характеристиками и тщательным мастерством,наш гибридный ПКБ является окончательным решением для ваших потребностей в схемах.
