5миллилитровый RF-35A2 Двухсторонний ПКБ погружение серебро без сварки маски

Введение недавно поставленного PCB на основе RF-35A2 Substrate.RF-35A2 является передовым материалом PCB, предназначенным для обеспечения исключительных характеристик в высокочастотных приложениях.С очень низким содержанием стекловолокна и однородной диэлектрической постоянной, RF-35A2 достигает непревзойденных свойств потери вставки и оптимальной передачи мощности, что делает его лучшим выбором для усилителей мощности, фильтров / сцеплений, высокоскоростных цифровых схем, пассивных компонентов,и беспроводные антенны.

RF-35A2 выделяется своей ультранизкопотерянной подложкой усилителя мощности, обеспечивающей идеальную платформу для усилителей мощности с минимальной деградацией сигнала и максимальной эффективностью.Его диэлектрическая постоянная (Dk) 3.5 на 10 ГГц обеспечивает последовательное распространение сигнала и минимизирует колебания импеданса, благодаря его однородным Dk по всей ламинированной поверхности.

Еще одна примечательная особенность RF-35A2 - исключительно низкий коэффициент рассеивания.RF-35A2 обеспечивает максимальную передачу мощности при минимизации выработки теплаЭта характеристика позволяет эффективно усиливать мощность без ущерба для производительности.

RF-35A2 имеет низкий коэффициент теплового расширения (CTE) с значениями x и y 10 ppm/°C и 13 ppm/°C соответственно.Эти низкие значения CTE способствуют размерной стабильности и надежности материала, что делает его отличным выбором для поверхностного монтажа носителей микросхем.

Изготовленный с использованием собственного многоступенчатого процесса, RF-35A2 обеспечивает отличную адгезию медной кожуры.Это превосходное сцепление повышает надежность и долговечность соединений между слоями меди и подложкой, предоставляя прочную основу для вашего дизайна ПКБ.

В дополнение к своим выдающимся электрическим свойствам, RF-35A2 предлагает несколько преимуществ.отличная прочность кожуры.С низкой влагопоглощением 0,03%, RF-35A2 поддерживает стабильность и надежность в различных условиях.Материал также облегчает бурение, упрощая процесс производства ПХБ.

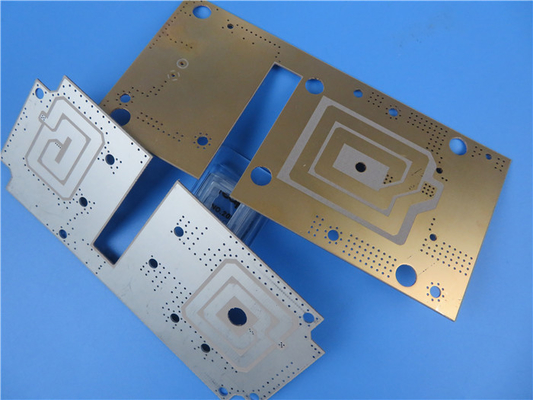

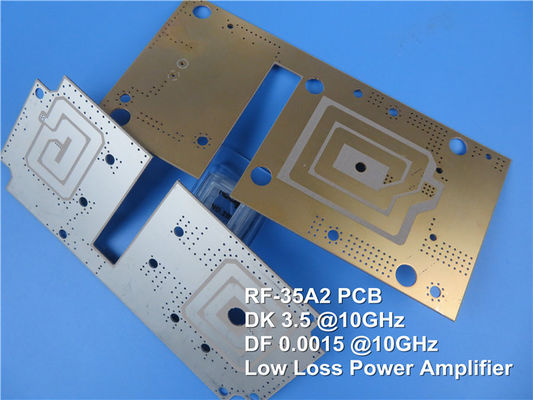

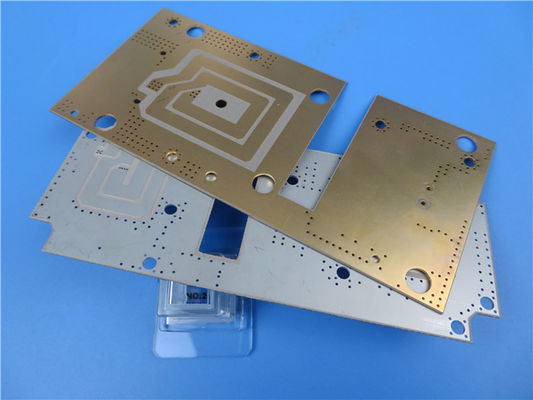

Этот двухслойный жесткий ПКБ, построенный с помощью RF-35A2, имеет медной слой толщиной 35 мкм для оптимальной проводимости.обеспечивая желаемые электрические свойстваРазмеры доски составляют 76,04 мм х 33,18 мм (1 PCS) с допуском +/- 0,15 мм, обеспечивая точные размеры для ваших конкретных требований.Печатные пластинки проходят 100% электрические испытания перед отправкой, обеспечивая его надежность и соблюдение стандартов качества.

С 23 компонентами и 56 общими подложками, включая 45 сквозь отверстия подложки и 11 верхних SMT подложки, этот PCB предлагает универсальность для различных приложений.обеспечивает гибкость в соединениях цепейПКБ совместим с файлами изображений Gerber RS-274-X и изготовлен в соответствии со стандартом качества IPC-Class-2, гарантирующим надежность и постоянную производительность.

ПХБ RF-35A2 доступны для покупки во всем мире, что позволяет инженерам и производителям из всех регионов извлекать выгоду из их исключительного качества.Разблокируйте потенциал RF-35A2 в ваших высокочастотных приложениях, такие как усилители мощности, фильтры/сцепки, высокоскоростные цифровые схемы, пассивные компоненты и беспроводные антенны.
