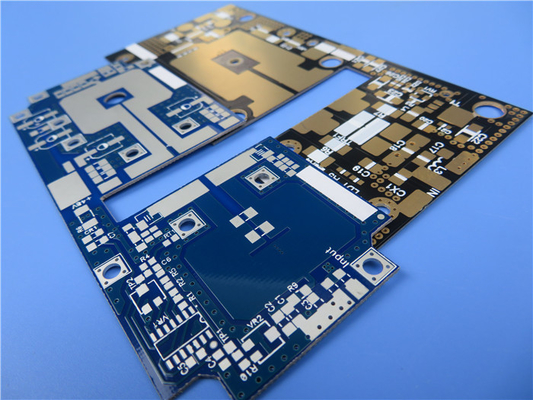

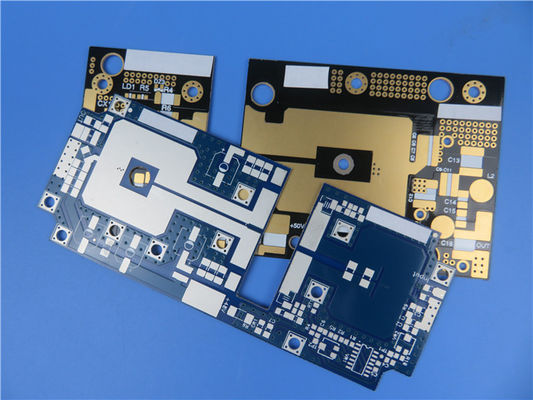

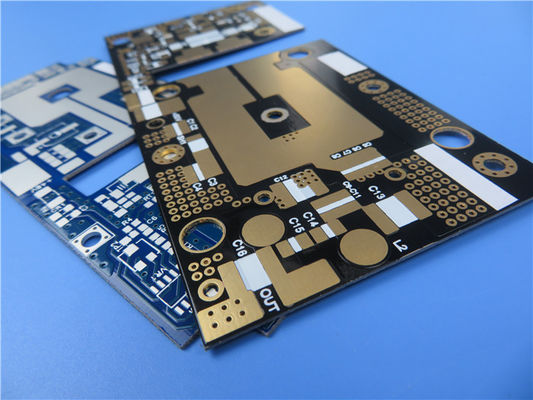

1OZ RF-60TC Планшеты печатных схем 5мл 0,25мм с погружением золото

Внедрение передовых высокочастотных ПКБ для энергетических и антенных приложений - RF-60TC PCB.RF-60TC является передовым высокочастотным материалом, предназначенным для удовлетворения потребностей высокопроизводительных RF и микроволновых приложенийЭтот теплопроводящий, наполненный керамикой, стеклянно-укрепленный ламинат из ПТФЕ предлагает исключительные характеристики для применений, требующих более низких температур работы, улучшенных выигрышей,и эффективности в миниатюрных антенных конструкцияхRF-60TC устанавливает новый стандарт на рынке 6,15 DK, обеспечивая отличную диэлектрическую теплораспределение и замечательно низкие диэлектрические потери.

Ключевые характеристики RF-60TC:

1Стеклоукрепленные керамические композиты из ПТФЕ:
RF-60TC включает в себя передовые стеклоусиленные керамические композиты PTFE, обеспечивающие превосходную производительность и надежность в высокопроизводительных приложениях.

2Точная диэлектрическая постоянная (Dk) 6,15 при 10 ГГц:
С стабильным Dk 6,15 при 10 ГГц RF-60TC гарантирует постоянную электрическую производительность на широком диапазоне частот, что позволяет точно распространять сигнал.

3Низкий фактор рассеивания:
RF-60TC может похвастаться низким коэффициентом рассеивания 0,002 при 10 ГГц и 23 ° C, что позволяет эффективно передавать энергию при минимизации потерь энергии.

4Тепловой коэффициент Dk:
Материал имеет тепловой коэффициент Dk -3,58 ppm/°C в температурном диапазоне от -50°C до 150°C, что обеспечивает стабильные электрические характеристики даже при различных тепловых условиях.

5Отличная теплопроводность:
RF-60TC предлагает высокие значения теплопроводности, обеспечивая улучшенную теплопередачу и обеспечивая дополнительную маржу проектирования.Он помогает продлить срок службы активных компонентов и улучшает долгосрочную надежностьЗначения теплопроводности составляют 0,9 Вт/М*К (неокрашенный), 1,0 Вт/М*К (0,5 унции меди) и 1,05 Вт/М*К (1 унция меди).

6Низкая влагопоглощение:
С скоростью поглощения влаги всего 0,03%, RF-60TC сохраняет свои электрические и механические свойства, обеспечивая постоянную производительность с течением времени.

7- Размерная стабильность и CTE:

RF-60TC имеет низкие коэффициенты теплового расширения (CTE) с значениями оси X и оси Y 9,9 ppm/°C и значения оси Z 40 ppm/°C.Эта отличная размерная стабильность позволяет строительство многослойных печатных плат с высоким количеством слоев с улучшенной надежностью отверстия.

Преимущества RF-60TC:

- Улучшенная тангенс потери для лучшей целостности сигнала.
- Высокая теплопроводность для эффективного рассеивания тепла.
- Улучшенная размерная стабильность для надежной работы.
- Низкий Z-оси CTE 40 ppm/°C для снижения напряжения на компоненты.
- Отличная сцепление с металлом для безопасных соединений.
- Стабильный Dk на частоте и температуре для постоянной работы.
- Низкая влагопоглощение для долгосрочной надежности.

Подробная информация о конструкции ПКБ:
Этот двуслойный жесткий печатный лист, построенный с медяным слоем толщиной 35 мкм с обеих сторон.Размеры доски 54..19мм х 34.47мм (1PCS) с допустимым допустимым значениями +/- 0.15мм, обеспечивающие точные размеры для ваших конкретных требований.обеспечение его надежности и соблюдения стандартов качества.

Статистика ПХБ:

Данная радиочастотная печатная плата состоит из 14 компонентов и в общей сложности 32 подложки, в том числе 21 сквозь отверстие подложки и 11 верхних SMT подложки.

Изображения и стандарты качества:

PCB RF-60TC совместимы с файлами изображений Gerber RS-274-X и изготавливаются в соответствии со стандартом качества IPC-Class-2, гарантирующим надежность и постоянную производительность.Они доступны для покупки по всему миру, что позволяет инженерам и производителям из всех регионов воспользоваться их исключительным качеством.

Типичные применения RF-60TC:

Ощутите исключительную производительность и надежность RF-60TC в ваших мощных усилителях, миниатюрных антеннах, GPS-устройствах, фильтрах, соединителях, разделителях и спутниках.Закажите ПХБ RF-60TC сегодня и поднимите свои проекты на новые высоты эффективности и производительности.
