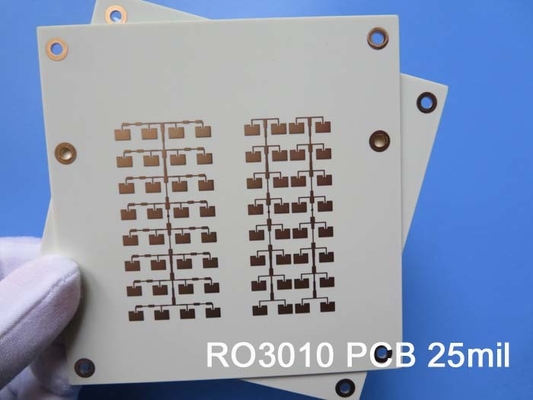

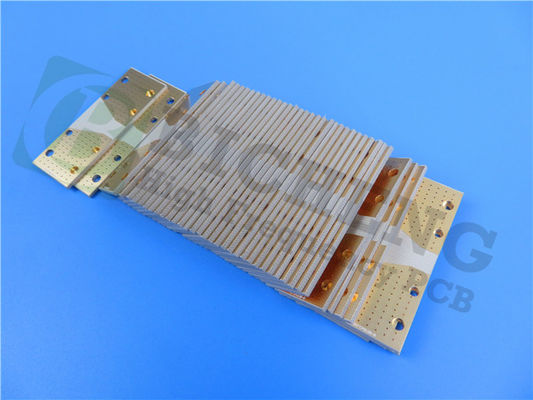

Двухсторонний РО3010 ПХБ 25мл высокопроизводительная схема белый шелковой экран

Представляем наш недавно поставленный ПКБ с продвинутыми материалами Rogers RO3010. эти керамические композиты из PTFE предлагают более высокую диэлектрическую постоянную с отличной стабильностью,что делает их идеальными для широкого спектра приложений на различных частотахБлагодаря исключительной механической и электрической устойчивости, эта конкурентоспособная ПКБ упрощает проектирование широкополосных компонентов и поддерживает миниатюризацию цепей.

Ключевые особенности:

Диэлектрическая постоянная 10,2+/- 0,30 при 10 ГГц/23°С
Коэффициент диссипации 0,0022 при 10 ГГц/23°С
Низкий коэффициент теплового расширения (от -55 до 288 °C): ось X 13 ppm/°C, ось Y 11 ppm/°C, ось Z 16 ppm/°C
Td> 500°C
Теплопроводность 0,95 W/mK
Поглощение влаги 0,05%
-40°C до +85°C

Преимущества:

Размерная стабильность с соответствующим коэффициентом расширения на медь:
Обеспечивает надежную производительность и минимизирует проблемы, связанные с тепловым расширением
Идеально подходит для применений, где стабильность имеет решающее значение
Экономическое ценообразование на ламинат для процесса производства в объеме:
Экономически эффективное решение для крупномасштабного производства
Подходит для использования с многослойными конструкциями досок:
Позволяет создавать сложные схемы и облегчает интеграцию нескольких функциональных возможностей.

Первый слой, Copper_layer_1, имеет толщину 35 мкм.Он обеспечивает необходимую проводимость для передачи сигнала и распределения энергии.Ядро ПКБ изготовлено из субстрата Rogers RO3010, толщиной 25 миллиметров (0,635 мм).с более высокой диэлектрической постоянной и отличной стабильностьюНаконец, второй слой меди, Copper_layer_2, также имеет толщину 35 мкм, завершая сборку.

Перейдя к деталям конструкции печатных плат, размеры платы составляют 90 мм х 45 мм, обеспечивая компактный, но универсальный размер для различных приложений.позволяет точно направлять сигналы и эффективно использовать пространство на бортуМинимальный размер отверстия составляет 0,4 мм, что позволяет устанавливать компоненты с различными размерами свинца.

Этот ПКБ не включает в себя слепые проемы, упрощая процесс производства и снижая затраты.Внешние слои имеют вес меди 1 унции (1Толщина прокладки через 20 мкм, обеспечивающая надежные соединения между различными слоями ПКБ.

Поверхностная отделка этого печатного листа состоит из погруженного золота, которое обеспечивает отличную коррозионную стойкость и сварную способность, обеспечивая надежную производительность в различных условиях.Верхний шелковый экран представлен в белом цвете, обеспечивая четкую и четкую маркировку компонентов для легкой сборки и идентификации.упрощение производственного процесса и снижение затрат.

Перед отгрузкой каждый ПКБ проходит 100% электрическое испытание для обеспечения его функциональности и производительности.Этот всеобъемлющий процесс испытаний гарантирует, что ПКБ соответствует требуемым спецификациям и функциям, как и предполагалось.

С точки зрения статистики ПКБ, этот ПКБ состоит из 25 компонентов, позволяющих создавать сложные электронные схемы.которые служат точками соединения компонентов и позволяют передавать электрические сигналыИз них 62 предназначены для проходных компонентов, в то время как 34 предназначены для компонентов с поверхностной технологией (SMT) на верхней стороне платы.Нет SMT подложки на нижней стороне ПХБЭтот ПКБ включает 71 канал, который позволяет связывать между различными слоями и облегчает поток сигналов и энергии.представляющий различные электрические пути в конструкции ПКБ.

Формат рисунков, используемый для этого печатного листа, является Gerber RS-274-X, широко принятым стандартом в промышленности для производства печатных листов.Он обеспечивает совместимость с различными процессами изготовления и позволяет точно воспроизводить дизайн.

Этот ПХБ соответствует стандарту IPC-класса-2, который устанавливает конкретные критерии качества и производительности для ПХБ, предназначенных для общих электронных продуктов.Это соблюдение признанного отраслевого стандарта гарантирует, что ПХБ соответствует требуемым уровням надежности и производительности.

Доступность этого PCB не ограничивается определенным регионом или рынком. Он доступен во всем мире, позволяя клиентам из разных мест извлекать выгоду из его функций и приложений.

Некоторые типичные применения:

Приложения для автомобильных радаров
Глобальные спутниковые антенны позиционирования
Системы сотовой телекоммуникации: усилители мощности и антенны
Антенны для беспроводной связи
Спутники прямого вещания
Дата-ссылка на кабельных системах
Дистанционные счетчики
Мощные задние самолеты

Опыт исключительной устойчивости и производительности наших PCB, доступных во всем мире, с использованием передовых материалов Rogers RO3010.от автомобильных радаров до задних самолетовВ следующем проекте воспользуйтесь его размерной стабильностью, рентабельностью и пригодностью для многослойных конструкций платы.
