2 слой 125mil RT Duroid 5880 PCB ENEPIG Поверхность закончена

2 слой 125mil RT Duroid 5880 PCB ENEPIG Поверхность закончена

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
NT1 изготовление пищи
Размер ПКБ:
43 мм х 43 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
ENEPIG
Количество слоев:
2-layer
Толщина PCB:
125 миллионов
Выделить:

ENEPIG Площадь готового ПКБ

,

125 миллилитров RT твердые 5880 ПХБ

,

2слой RT Duroid 5880 PCB

Описание продукта

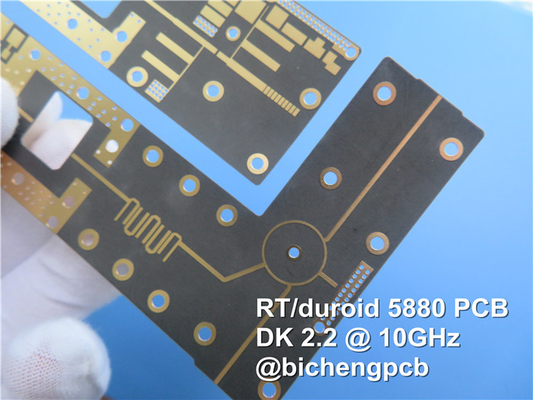

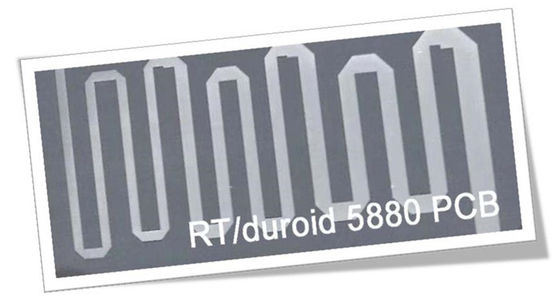

Представляем наш недавно поставленный ПКБ с высокочастотными ламинатами Rogers RT/duroid 5880.Эти передовые композиты из ПТФЕ, усиленные стеклянными микроволокнами, предлагают исключительные характеристики для высокочастотных и широкополосных приложенийС низкой диэлектрической постоянной (Dk) и низкой диэлектрической потерей, этот PCB обеспечивает равномерные электрические свойства в широком диапазоне частот.Его изотропный характер и узкие допустимые отклонения делают его идеальным выбором для требовательных приложений в различных отраслях промышленности.



Ключевые особенности:
- диэлектрическая постоянная 2,2 с плотной терпимостью 0,02 при 10 ГГц/23°С
- коэффициент диссипации 0,0009 при 10 ГГц
- Температурный коэффициент диэлектрической постоянной (TCDk) -125 ppm/°C
- Низкое поглощение влаги 0,02%
- Коэффициент теплового расширения (CTE) в оси X: 31 ppm/°C, оси Y: 48 ppm/°C, оси Z: 237 ppm/°C
- Изотропный материал с однородными электрическими свойствами



Преимущества:
1. Единообразные электрические свойства: ПКБ поддерживает постоянную электрическую производительность в широком диапазоне частот, обеспечивая надежную передачу сигнала.



2Легкая настройка: ламинат RT/duroid 5880 легко резать, формировать и обрабатывать, что позволяет точно настроить его для удовлетворения конкретных требований дизайна.



3Противоустойчивость к химическим веществам: эти ламинаты устойчивы к растворителям и реагентам, используемым в процессах гравирования или покрытия, что повышает их долговечность и долговечность.



4Подходит для условий с высокой влажностью: с низкой влагопоглощающей способностью, RT/duroid 5880 ламинат хорошо работает в условиях с высокой влажностью или влажностью.



5Установленный материал: RT/duroid 5880 является хорошо известным и широко используемым материалом в промышленности, обеспечивающим проверенный опыт надежности и производительности.



6Низкие электрические потери: этот ПХБ обеспечивает наименьшие электрические потери среди усиленных материалов из ПТФЕ, обеспечивая эффективную передачу сигнала и минимальную деградацию сигнала.



Недвижимость NT1 недвижимость Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 2.20
2.20±0.02 спек.
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование 2.2 Z Никаких от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0004
0.0009
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε -125 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 2 x 107 Z Мом см C/96/35/90 ASTM D 257
Сопротивляемость поверхности 3 x 107 Z Мом. C/96/35/90 ASTM D 257
Специфическая температура 0.96(0.23) Никаких j/g/k
(кал/г/с)
Никаких Расчеты
Модуль тяги Испытание при 23°С Испытание при 100°C Никаких MPa ((kpsi) А. ASTM D 638
1070 ((156) 450 ((65) X
860 ((125) 380 ((55) Y
Окончательный стресс 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Окончательное напряжение 6 7.2 X %
4.9 5.8 Y
Модуль сжатия 710(103) 500 ((73) X MPa ((kpsi) А. ASTM D 695
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Окончательный стресс 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Окончательное напряжение 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Поглощение влаги 0.02 Никаких % 0.62" ((1.6мм) D48/50 ASTM D 570
Теплопроводность 0.2 Z В/м/к 80°C ASTM C 518
Коэффициент теплового расширения 31
48
237
X
Y
Z
ppm/°C 0-100°С IPC-TM-650 2.4.41
Td 500 Никаких °C TGA Никаких ASTM D 3850
Плотность 2.2 Никаких gm/cm3 Никаких ASTM D 792
Медная кожура 31.2 ((5.5) Никаких Пли ((Н/мм) 1 унция ((35 мм) фольги EDC
после сварного плавателя
IPC-TM-650 2.4.8
Возгораемость V-0 Никаких Никаких Никаких UL 94
Процесс без свинца совместим Да, да. Никаких Никаких Никаких Никаких



Первый медный слой, Copper_layer_1, имеет толщину 35 мкм, обеспечивая отличную проводимость для передачи сигнала.Ядро ПКБ состоит из ламината RT/duroid 5880Наконец, второй слой меди, Copper_layer_2, также имеет толщину 35 мкм, завершая сборку.



Перейдя к деталям конструкции ПКБ, размеры доски составляют 43 мм х 43 мм, с плотной терпимостью +/- 0,15 мм. Минимальная ширина следа / пространства составляет 4/5 миллиметров,позволяет точно направлять и эффективно использовать пространство на борту;Минимальный размер отверстия составляет 0,5 мм, для размещения компонентов с различными размерами свинца.



Этот ПХБ не включает в себя слепые проемы, что упрощает процесс производства и снижает затраты.Внешние слои имеют вес меди 1 унции (1Толщина прокладки через проводку составляет 20 мкм, что обеспечивает надежные соединения между различными слоями ПКБ.

Поверхностная отделка этого печатного листа ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), которая предлагает отличную коррозионную стойкость и сварную способность.ПХБ не включает верхнюю или нижнюю шелковую пленку или верхнюю или нижнюю сварную маску, упрощение производственного процесса и снижение затрат.



2 слой 125mil RT Duroid 5880 PCB ENEPIG Поверхность закончена 0



Перед отгрузкой каждый ПКБ проходит 100% электрическое испытание для обеспечения его функциональности и производительности.Этот всеобъемлющий процесс испытаний гарантирует, что ПКБ соответствует требуемым спецификациям и функциям, как и предполагалось.



С точки зрения статистики ПКБ, этот ПКБ состоит из 8 компонентов, позволяющих упростить сборку и интеграцию.которые служат точками соединения компонентов и позволяют передавать электрические сигналыСреди этих подложки 17 предназначены для проходных компонентов, в то время как 11 предназначены для компонентов с поверхностной технологией (SMT) на верхней стороне платы.Нет SMT подложки на нижней стороне ПХБЭта плата PCB включает в себя 7 каналов, которые позволяют соединения между различными слоями и облегчают поток сигналов и энергии.представляющий собой отдельный электрический путь в конструкции ПКБ.



Формат рисунков, используемый для этого печатного листа, является Gerber RS-274-X, широко принятым стандартом в промышленности для производства печатных листов.Он обеспечивает совместимость с различными процессами изготовления и позволяет точно воспроизводить дизайн.



ПКБ соответствует стандарту IPC-класса-2, который устанавливает конкретные критерии качества и производительности для ПКБ, предназначенных для общих электронных продуктов.Это соблюдение признанного отраслевого стандарта гарантирует, что ПХБ соответствует требуемым уровням надежности и производительности.

Доступность этого PCB не ограничивается определенным регионом или рынком. Он доступен во всем мире, позволяя клиентам из разных мест извлекать выгоду из его функций и приложений.



RT duroid 5880 PCB обычно используется в широкополосных антеннах коммерческих авиакомпаний, микрополосных и полосовых схемах, приложениях для миллиметровых волн, радиолокационных системах, системах наведения,и цифровые радиоантенны точка-точка.



2 слой 125mil RT Duroid 5880 PCB ENEPIG Поверхность закончена 1

Рекомендуемые продукты
продукты
Подробная информация о продукции
2 слой 125mil RT Duroid 5880 PCB ENEPIG Поверхность закончена
МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
NT1 изготовление пищи
Размер ПКБ:
43 мм х 43 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
ENEPIG
Количество слоев:
2-layer
Толщина PCB:
125 миллионов
Количество мин заказа:
1 шт.
Цена:
USD9.99-99.99/PCS
Упаковывая детали:
Вакуумные пакеты+Картоны
Время доставки:
8-9 рабочих дней
Условия оплаты:
T/T
Поставка способности:
5000 штук в месяц
Выделить

ENEPIG Площадь готового ПКБ

,

125 миллилитров RT твердые 5880 ПХБ

,

2слой RT Duroid 5880 PCB

Описание продукта

Представляем наш недавно поставленный ПКБ с высокочастотными ламинатами Rogers RT/duroid 5880.Эти передовые композиты из ПТФЕ, усиленные стеклянными микроволокнами, предлагают исключительные характеристики для высокочастотных и широкополосных приложенийС низкой диэлектрической постоянной (Dk) и низкой диэлектрической потерей, этот PCB обеспечивает равномерные электрические свойства в широком диапазоне частот.Его изотропный характер и узкие допустимые отклонения делают его идеальным выбором для требовательных приложений в различных отраслях промышленности.



Ключевые особенности:
- диэлектрическая постоянная 2,2 с плотной терпимостью 0,02 при 10 ГГц/23°С
- коэффициент диссипации 0,0009 при 10 ГГц
- Температурный коэффициент диэлектрической постоянной (TCDk) -125 ppm/°C
- Низкое поглощение влаги 0,02%
- Коэффициент теплового расширения (CTE) в оси X: 31 ppm/°C, оси Y: 48 ppm/°C, оси Z: 237 ppm/°C
- Изотропный материал с однородными электрическими свойствами



Преимущества:
1. Единообразные электрические свойства: ПКБ поддерживает постоянную электрическую производительность в широком диапазоне частот, обеспечивая надежную передачу сигнала.



2Легкая настройка: ламинат RT/duroid 5880 легко резать, формировать и обрабатывать, что позволяет точно настроить его для удовлетворения конкретных требований дизайна.



3Противоустойчивость к химическим веществам: эти ламинаты устойчивы к растворителям и реагентам, используемым в процессах гравирования или покрытия, что повышает их долговечность и долговечность.



4Подходит для условий с высокой влажностью: с низкой влагопоглощающей способностью, RT/duroid 5880 ламинат хорошо работает в условиях с высокой влажностью или влажностью.



5Установленный материал: RT/duroid 5880 является хорошо известным и широко используемым материалом в промышленности, обеспечивающим проверенный опыт надежности и производительности.



6Низкие электрические потери: этот ПХБ обеспечивает наименьшие электрические потери среди усиленных материалов из ПТФЕ, обеспечивая эффективную передачу сигнала и минимальную деградацию сигнала.



Недвижимость NT1 недвижимость Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 2.20
2.20±0.02 спек.
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование 2.2 Z Никаких от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0004
0.0009
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε -125 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 2 x 107 Z Мом см C/96/35/90 ASTM D 257
Сопротивляемость поверхности 3 x 107 Z Мом. C/96/35/90 ASTM D 257
Специфическая температура 0.96(0.23) Никаких j/g/k
(кал/г/с)
Никаких Расчеты
Модуль тяги Испытание при 23°С Испытание при 100°C Никаких MPa ((kpsi) А. ASTM D 638
1070 ((156) 450 ((65) X
860 ((125) 380 ((55) Y
Окончательный стресс 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Окончательное напряжение 6 7.2 X %
4.9 5.8 Y
Модуль сжатия 710(103) 500 ((73) X MPa ((kpsi) А. ASTM D 695
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Окончательный стресс 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Окончательное напряжение 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Поглощение влаги 0.02 Никаких % 0.62" ((1.6мм) D48/50 ASTM D 570
Теплопроводность 0.2 Z В/м/к 80°C ASTM C 518
Коэффициент теплового расширения 31
48
237
X
Y
Z
ppm/°C 0-100°С IPC-TM-650 2.4.41
Td 500 Никаких °C TGA Никаких ASTM D 3850
Плотность 2.2 Никаких gm/cm3 Никаких ASTM D 792
Медная кожура 31.2 ((5.5) Никаких Пли ((Н/мм) 1 унция ((35 мм) фольги EDC
после сварного плавателя
IPC-TM-650 2.4.8
Возгораемость V-0 Никаких Никаких Никаких UL 94
Процесс без свинца совместим Да, да. Никаких Никаких Никаких Никаких



Первый медный слой, Copper_layer_1, имеет толщину 35 мкм, обеспечивая отличную проводимость для передачи сигнала.Ядро ПКБ состоит из ламината RT/duroid 5880Наконец, второй слой меди, Copper_layer_2, также имеет толщину 35 мкм, завершая сборку.



Перейдя к деталям конструкции ПКБ, размеры доски составляют 43 мм х 43 мм, с плотной терпимостью +/- 0,15 мм. Минимальная ширина следа / пространства составляет 4/5 миллиметров,позволяет точно направлять и эффективно использовать пространство на борту;Минимальный размер отверстия составляет 0,5 мм, для размещения компонентов с различными размерами свинца.



Этот ПХБ не включает в себя слепые проемы, что упрощает процесс производства и снижает затраты.Внешние слои имеют вес меди 1 унции (1Толщина прокладки через проводку составляет 20 мкм, что обеспечивает надежные соединения между различными слоями ПКБ.

Поверхностная отделка этого печатного листа ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), которая предлагает отличную коррозионную стойкость и сварную способность.ПХБ не включает верхнюю или нижнюю шелковую пленку или верхнюю или нижнюю сварную маску, упрощение производственного процесса и снижение затрат.



2 слой 125mil RT Duroid 5880 PCB ENEPIG Поверхность закончена 0



Перед отгрузкой каждый ПКБ проходит 100% электрическое испытание для обеспечения его функциональности и производительности.Этот всеобъемлющий процесс испытаний гарантирует, что ПКБ соответствует требуемым спецификациям и функциям, как и предполагалось.



С точки зрения статистики ПКБ, этот ПКБ состоит из 8 компонентов, позволяющих упростить сборку и интеграцию.которые служат точками соединения компонентов и позволяют передавать электрические сигналыСреди этих подложки 17 предназначены для проходных компонентов, в то время как 11 предназначены для компонентов с поверхностной технологией (SMT) на верхней стороне платы.Нет SMT подложки на нижней стороне ПХБЭта плата PCB включает в себя 7 каналов, которые позволяют соединения между различными слоями и облегчают поток сигналов и энергии.представляющий собой отдельный электрический путь в конструкции ПКБ.



Формат рисунков, используемый для этого печатного листа, является Gerber RS-274-X, широко принятым стандартом в промышленности для производства печатных листов.Он обеспечивает совместимость с различными процессами изготовления и позволяет точно воспроизводить дизайн.



ПКБ соответствует стандарту IPC-класса-2, который устанавливает конкретные критерии качества и производительности для ПКБ, предназначенных для общих электронных продуктов.Это соблюдение признанного отраслевого стандарта гарантирует, что ПХБ соответствует требуемым уровням надежности и производительности.

Доступность этого PCB не ограничивается определенным регионом или рынком. Он доступен во всем мире, позволяя клиентам из разных мест извлекать выгоду из его функций и приложений.



RT duroid 5880 PCB обычно используется в широкополосных антеннах коммерческих авиакомпаний, микрополосных и полосовых схемах, приложениях для миллиметровых волн, радиолокационных системах, системах наведения,и цифровые радиоантенны точка-точка.



2 слой 125mil RT Duroid 5880 PCB ENEPIG Поверхность закончена 1
