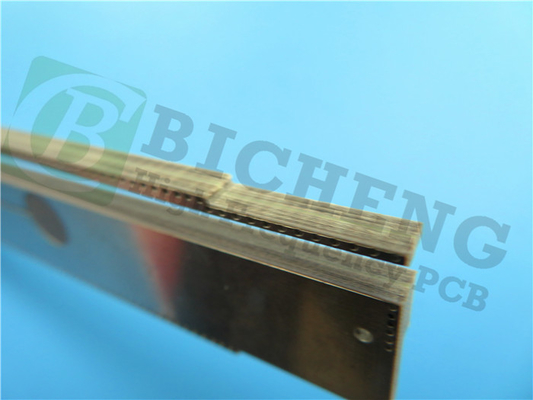

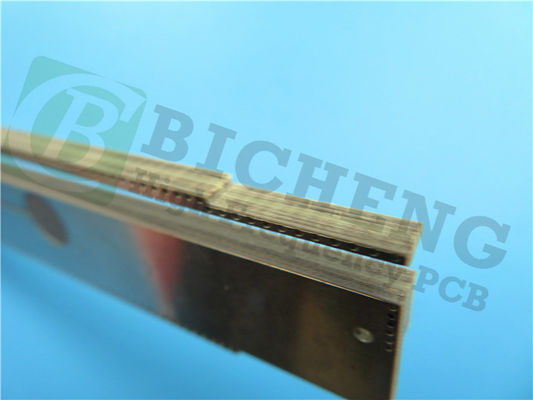

TMM6 25mil микроволновые печатные платы на заказ ПКБ плата погружение серебро

Представляю недавно поставленный ПКБ на основе материала TMM6.представляет собой передовой керамический термоустойчивый полимерный композит, предназначенный для обеспечения надежности и производительности для применения в высокопланированных полосах с проходкой через отверстия и микрополосахПредлагая преимущества как керамических, так и традиционных ламинатов микроволновых схем из ПТФЕ, TMM6 устраняет необходимость в специализированных методах производства, обычно связанных с этими материалами.С уникальной диэлектрической постоянной (Dk) по сравнению с другими материалами в семействе продуктов, TMM6 устанавливает новый стандарт в технологии микроволновых печатных плат.

Ключевые особенности:

- Диэлектрическая постоянная (Dk) 6,0 +/- 0,08 при 10 ГГц обеспечивает точное распространение сигнала.
- Фактор рассеивания 0,0023 на 10 ГГц минимизирует потерю сигнала для оптимальной производительности.
- Тепловой коэффициент Dk -11 ppm/°K обеспечивает исключительную тепловую стабильность.
- Коэффициент теплового расширения совпадает с медью для надежной работы.
- Температура разложения (Td) 425 °C TGA обеспечивает устойчивость к высоким температурам.
- Теплопроводность 0,72 Вт/мк позволяет эффективно рассеивать тепло.
- Доступно в диапазоне толщины от 0,0015 до 0,500 дюймов, предлагая универсальность в дизайне.

Преимущества:

PCB TMM6 предлагает ряд преимуществ, повышающих его надежность и функциональность:
- Механические свойства устойчивы к прополкам и холодным потокам, обеспечивая долговечность.
- устойчивы к химическим веществам, уменьшают повреждения при изготовлении.
- На основе термоустойчивой смолы, позволяющей надежно связывать проволоку.
- Совместим со всеми распространенными процессами PCB, что делает его универсальным и легким в использовании.

Подробная информация о сборке и конструкции ПКБ:

Эта печатная пластина имеет двухслойный жесткий набор печатных плат, обеспечивающий простоту и универсальность.
- Copper_layer_1: 35 мкм для эффективной проводимости сигнала.
- Rogers TMM6 Core: 0,635 мм (25 миллиметров) для оптимальных электрических свойств.
- Copper_layer_2: 35 мкм для стабильной производительности сигнала.

Размер платы 56,04 мм x 53,18 мм, каждая печатная пластина изготовлена с плотной толерантностью +/- 0,15 мм, обеспечивая постоянные габариты.Минимальная пропускная способность отслеживания / пространства 4/4 миллиметров позволяет создавать сложные схемы и эффективно направлять. Минимальный размер отверстия 0,3 мм обеспечивает универсальность для размещения компонентов. Отсутствие слепых vias упрощает процесс производства при сохранении структурной целостности.

Внешние слои имеют массу 1 унции (1,4 миллиметра) меди, а внешние слои - более 1 унции (1,4 миллиметра).обеспечение отличной проводимости и целостности сигналаПри толщине прокладки через 20 мкм надежные электрические соединения устанавливаются по всему PCB.Поверхностная отделка погруженного серебра повышает проводимость и защищает от окисленияНесмотря на отсутствие верхнего или нижнего шелкопряда или паяльной маски, это позволяет иметь чистую и беспрепятственную поверхность ПКБ.

Чтобы обеспечить высочайшее качество, каждый ПКБ проходит 100% электрический тест перед отгрузкой, гарантируя, что он соответствует строгим стандартам производительности.Термоустановленный микроволновой ПКБ TMM6 готов обеспечить надежность ваших электронных конструкций, точность и эффективность передачи сигнала.

Статистика ПХБ:

- Компоненты: 16
- Всего подкладки: 33
- Проходные подушки: 23.
- Верхние SMT Pads: 10
- Нижние SMT-подкладки: 0
- Виас: 15.
- Сети: 3.

Искусство и качество:

Этот печатный лист поставляется с графикой Gerber RS-274-X, соответствующей стандарту качества IPC-Class-2. Он производится и доступен во всем мире, обеспечивая доступность для различных приложений.

Типичные применения:

PCB TMM6 подходит для широкого спектра применений, включая:


- радиочастотные и микроволновые схемы
- Усилители и комбинаторы мощности
- фильтры и соединители
- системы спутниковой связи
- Антенны глобальных систем позиционирования (GPS)
- Закрепите антенны.
- Диэлектрические поляризаторы и линзы
- Чип-тестеры

Почувствуйте надежность и производительность терморегулируемых микроволновых печатных плат TMM6 и откройте новую область возможностей для ваших электронных конструкций.
