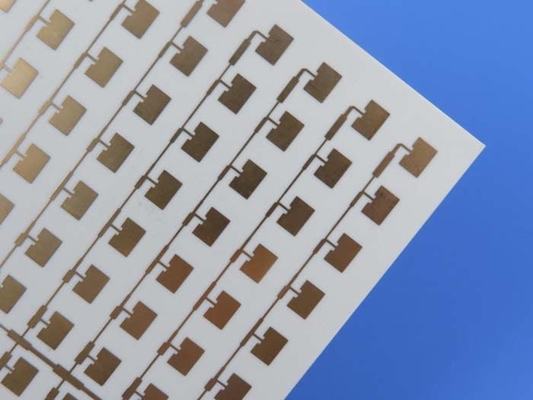

20mil AD255C Антенна ПКБ 2-слойный иммиссионные серебряные печатные платы

Представляю недавно поставленный антенный ПКБ на базе AD255C.Антенна AD255C PCB - это исключительный продукт, предназначенный для обеспечения выдающихся характеристик и надежности для широкого спектра микроволновых и радиочастотных приложений в телекоммуникационной инфраструктуреБлагодаря своим передовым характеристикам и инновационному дизайну, эта печатная пластина меняет правила игры в мире ламината антенны.

Используя материалы на основе PTFE, усиленные стеклом, AD255C обеспечивает контролируемую диэлектрическую постоянную, низкую производительность потери и замечательную производительность пассивной интермодуляции (PIM).Стеклянная арматура обеспечивает превосходную обработку цепей и позволяет изготавливать высокопроизводительные платы, обеспечивая оптимальное качество и эффективность.

Ключевые особенности:
- Очень низкие потери ПТФЕ и керамический заполненный композит для превосходных характеристик
- Диэлектрическая постоянная 2,55 с узким допуском при 10 ГГц/23°С, обеспечивающая точную работу
- 0,0013 потеря тангенса при 10 ГГц и частоты базовой станции при 10 ГГц/23°C, минимизируя потерю сигнала
- Температура разложения (Td) более 500°C, обеспечивающая долговечность в экстремальных условиях
- Медь с низким профилем для повышения эффективности цепи
- Поглощение влаги всего 0,03%, сохраняя стабильность и надежность
- Коэффициент теплового расширения (CTE) в оси X 34 ppm/°C, оси Y 26 ppm/°C и оси Z 196 ppm/°C, минимизируя напряжение и обеспечивая надежную производительность

Преимущества:
1. Сниженная потеря вставки: Антенна ПКБ AD255C предлагает значительно меньшую потерю вставки по сравнению с традиционными субстратами ПКБ, обеспечивая эффективную передачу и прием сигнала.


2. Низкий PIM для антенных приложений: Благодаря исключительной производительности PIM, этот PCB минимизирует помехи и обеспечивает четкую и надежную связь.


3. Стабильность фазы: превосходный тепловой коэффициент расширения (TCEr) обеспечивает стабильность фазы, что позволяет обеспечивать постоянную производительность в широком диапазоне температур.


4. Совместимость: Антенна AD255C PCB совместима со стандартной ПТФЕ-обработкой ПКБ, что позволяет легко интегрировать ее в существующие системы.

ПКБ-накопление:
Этот печатный лист имеет двухслойную жесткую конструкцию с толщиной медного слоя 35 мкм. Ламинат AD255C толщиной 0,508 мм (20 миллиметров) обеспечивает идеальную подложку для оптимальной производительности.Второй слой меди, также толщиной 35 мкм, завершает сборку, обеспечивая долговечность и стабильность.

Подробная информация о конструкции ПКБ:
- Размеры панели: эта антенна PCB измеряет 32,91 мм х 40,41 мм, обеспечивая компактное, но мощное решение для различных приложений.
- Минимальный след/пространство: с минимальным следом/пространством 4/4 миллиметров, этот ПКБ позволяет точное маршрутизация и эффективное использование пространства.
- Минимальный размер отверстия: AD255C поддерживает минимальный размер отверстия 0,25 мм, что позволяет интегрировать универсальные компоненты.
- Толщина готовой доски: толщина готовой доски составляет 0,6 мм, что обеспечивает компактное и легкое решение.
- Выполненная масса Cu: внешние слои этого ПХБ имеют массу 1 унции (1,4 миллиметра) меди, обеспечивая надежную проводимость.
- через толщину покрытия: проемы покрыты толщиной 20 мкм, что облегчает надежную передачу сигнала.
- Окончание поверхности: Антенна AD255C PCB поставляется с погружением серебряной поверхности, обеспечивающей отличную проводимость и коррозионную устойчивость.
- верхний шелковый экран: верхний шелковый экран представлен в белом цвете, обеспечивая четкую маркировку и идентификацию.
- Нижний шелкоплот: Никакой нижний шелкоплот не включен, упрощая конструкцию и максимизируя эффективность.
- Верхняя сварная маска: верхняя сварная маска зеленая, обеспечивает электрическую изоляцию и защищает следы меди.
- Нижняя сварная маска: ни одна нижняя сварная маска не применяется, что позволяет легко сваривать и перерабатывать.
- 100% электрический тест: каждый печатный лист проходит строгий 100% электрический тест перед отгрузкой, обеспечивая качество и надежность.

Статистика ПХБ:
Эта антенна PCB имеет компактный дизайн с 15 компонентами, 29 общими подложками, 17 проходными подложками и 12 верхними SMT-подложками.предоставление универсальных вариантов подключения.

Принятый стандарт и доступность:
Антенный ПКБ AD255C соответствует стандарту IPC-класса 2, что гарантирует соблюдение руководящих принципов качества и надежности.сделать его легко доступным для ваших конкретных потребностей проекта.

Типичные применения:
Антенна AD255C является идеальным выбором для различных применений, в том числе:
- Антенна базовой станции сотовой инфраструктуры: обеспечение надежной и эффективной связи в сотовых сетях.
- Автомобильные телематические антенные системы: повышение подключения и производительности в автомобильных телематических приложениях.
- Коммерческая спутниковая радиоантенна: достижение превосходного приема и передачи сигнала в спутниковых радиосистемах.

Ощутите мощь антенны AD255C и откройте новый уровень производительности и надежности в ваших радиочастотных и микроволновых приложениях.и тщательное строительствоЗакажите сейчас и откройте для себя, что может изменить антенный ПКБ AD255C в ваших проектах по всему миру.
