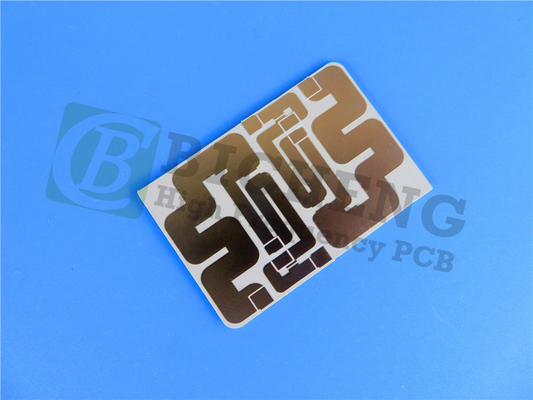

40mil AD300D PCB 1.1mm Черный Soldermask Погружение золотой схемы

Введение:
Предлагаем новые печатные платы на основе AD300D.Этот ламинат на основе PTFE обеспечивает низкую и контролируемую диэлектрическую постояннуюПоскольку конструкция является экономически эффективной, она обеспечивает улучшенные электрические и механические характеристики по сравнению со стандартными ПТФЭ-ПКБ.

Особенности:
- Хорошо контролируемая диэлектрическая константа 2,94 ± 0,05 при 10 ГГц и 23 °C
- Низкий тангенс потери 0,0021 при 10 ГГц, 23°C и 50% относительной влажности
- Температура разложения выше 500°C
- Поглощение влаги всего 0,04%
- CTE 24 ppm/°C (ось X), 23 ppm/°C (ось Y), 98 ppm/°C (ось Z)
- Низкий PIM -159 дБc при толщине 30 мм
- Время до деламинирования более 60 минут

Преимущества:
- Широкий спектр применений благодаря отличным электрическим и механическим свойствам
- Улучшенная способность обрабатывать энергию
- Более высокая эффективность антенны от низких потерь
- Сохраняет механическую целостность во время производства и сборки
- Уровень воспламеняемости UL 94-V0
- Отличная стабильность измерений для повторяемых характеристик цепей
- Улучшение производительности производства

Подробности строительства:
Эта двухслойная жесткая пластинка использует 35 мкм слоев меди на ламинированном AD300D толщиной 1,016 мм (40 миллиметров).1 мм и узкое допустимое измерение ±0.15 мм. Минимальный проход 4/4 миллиметров и минимальный размер отверстия 0,3 мм.Медные слои завершены 20 мкм покрытием и погруженной золотой поверхностьюВерхний слой имеет черный шелкоплот, в то время как нижний слой не имеет шелкоплот или паяльной маски.

Статистика ПХБ:

12 компонентов
28 подложки в общей сложности (19 сквозь отверстие, 9 SMT с верхней стороны, 0 SMT с нижней стороны)
27 путей
2 сети
100% электрическое испытание перед отправкой

Дизайн печатных плат предоставляется в формате Gerber RS-274-X, а доска соответствует строгому стандарту IPC-Class-2.

Применение:

ПКБ AD300D является отличным выбором для высокочастотных приложений, таких как:

Антенны базовых станций сотовой инфраструктуры
Автомобильные телематические антенные системы
Коммерческие спутниковые радиоантенны

Этот высокопроизводительный ПХБ доступен во всем мире.
