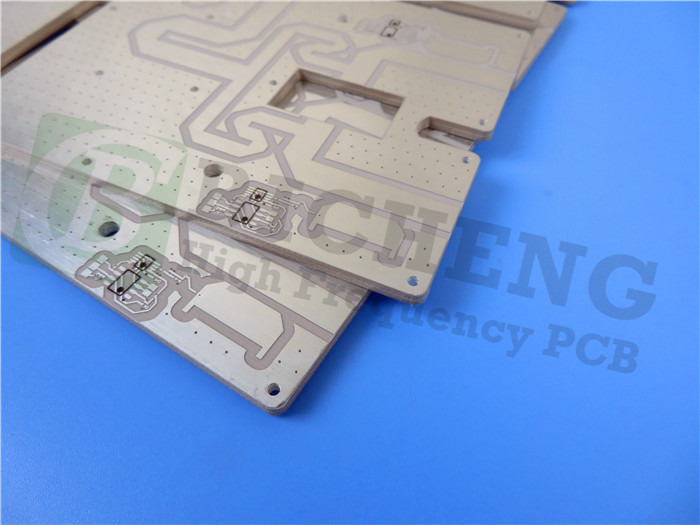

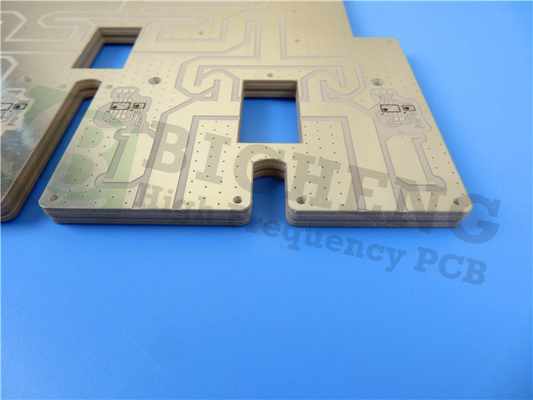

1.6mm AD1000 PCB 50mil 1oz Высокочастотный ПКБ ENIG

1.6mm AD1000 PCB 50mil 1oz Высокочастотный ПКБ ENIG

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
AD1000
Размер ПКБ:
420,6 мм х 21,5 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
ENIG
Количество слоев:
2-layer
Толщина PCB:
1,6 мм
Выделить:

1 унция ПКБ

,

1.6 мм ПХБ-карта

,

50 миллилитров высокочастотного ПКБ

Описание продукта

Мы рады поделиться с вами недавно поставленным печатным листом на базе AD1000. AD1000 - это высокопроизводительный, скрепленный стеклом ламинат, который предлагает исключительную размерную стабильность, механическую прочность,и электрические характеристики для высокочастотных приложенийОбладая диэлектрической константой 10,2 или более, этот материал позволяет миниатюризировать схемы по сравнению с традиционными ламинатами с низкими потерями, что делает его идеальным для усилителей мощности, фильтров,соединители, и другие компоненты, использующие низкоимпедансные линии передачи.



Ключевые характеристики ПКБ AD1000 включают:

- ПТФЕ/керамическая конструкция, укрепленная стеклом, для повышенной стабильности размеров и механической целостности
- Ведущая в отрасли теплопроводность для улучшения рассеивания тепла и управления
- высокая прочность кожуры меди более 12 фунтов / дюйм, что позволяет более тонкие следы цепи
- Наименьшая потеря вставки среди продуктов 10 Dk
- Большие доступные размеры панелей для эффективной многоцелевой обработки
- Низкое поглощение влаги всего 0,03% для надежной работы в влажной среде



Преимущества:

ПКБ AD1000 предлагает ряд преимуществ, которые делают его исключительным выбором для высокочастотных приложений.Укрепленная стеклянной ПТФЕ/керамическая конструкция обеспечивает превосходную механическую прочность и большую размерную стабильность по сравнению с другими продуктами 10 DkЭто позволяет проектировать миниатюрные схемы, что позволяет сэкономить вес без ущерба для надежности.



Ведущая в отрасли теплопроводность AD1000 обеспечивает эффективное рассеивание и управление теплом, что имеет решающее значение для энергоемких компонентов, таких как усилители.свойства материала с низкими потерями способствуют большей целостности сигнала, что позволяет создавать более надежные и высокопроизводительные радиочастотные и микроволновые схемы.



Эффективная по стоимости схема платы и возможности обработки ПКБ AD1000 делают его привлекательным вариантом для инженеров.03% также обеспечивает надежную производительность в влажной среде.



Недвижимость Объекты Стоимость Метод испытания
1. Электрические свойства
Диэлектрическая постоянная (может варьироваться в зависимости от толщины)
@ 1 МГц -   IPC TM-650 2.5.5.3
@ 10 ГГц - 10.2 IPC TM-650 2.5.5.5
Фактор рассеивания
@ 1 МГц -   IPC TM-650 2.5.5.3
@ 10 ГГц - 0.0023 IPC TM-650 2.5.5.5
Температурный коэффициент диэлектрика -
TCεr @ 10 ГГц (-40-150°C) ppm/°C -380 IPC TM-650 2.5.5.5
Сопротивляемость объема
C96/35/90 MΩ-см 1.40х109 IPC TM-650 2.5.17.1
E24/125 MΩ-см 5.36х107 IPC TM-650 2.5.17.1
Сопротивляемость поверхности
C96/35/90 1.80х109 IPC TM-650 2.5.17.1
E24/125 3.16х108 IPC TM-650 2.5.17.1
Электрическая сила Вольт/миль (кВ/мм) 622 (24.5) IPC TM-650 2.5.6.2
Диэлектрический разрыв kV >45 IPC TM-650 2.5.6
Сопротивление дуги Второй > 180 IPC TM-650 2.5.1
2Тепловые свойства
Температура разложения (Td)
Первоначальный °C > 500 IPC TM-650 2.4.24.6
5% °C > 500 IPC TM-650 2.4.24.6
T260 минуты > 60 IPC TM-650 2.4.24.1
T288 минуты > 60 IPC TM-650 2.4.24.1
T300 минуты > 60 IPC TM-650 2.4.24.1
Тепловое расширение, CTE (x,y) 50-150oC ppm/°C 8, 10 IPC TM-650 2.4.41
Тепловое расширение, CTE (z) 50-150oC ppm/°C 20 IPC TM-650 2.4.24
Процент расширения по оси z (50-260oC) %   IPC TM-650 2.4.24
3Механические свойства
Прочность очистки до меди (1 унция/35 микрон)
После теплового стресса В литрах/дюймах (Н/мм) >12 (2.1) IPC TM-650 2.4.8
При высоких температурах (150o) В литрах/дюймах (Н/мм) 13.6 (2.4) IPC TM-650 2.4.8.2
Послепроцессные решения В литрах/дюймах (Н/мм)   IPC TM-650 2.4.8
Модуль молодого kpsi (GPa) 200 (1,38) IPC TM-650 2.4.18.3
Прочность на изгибе (машина/переход) kpsi (MPa) 9.9/7.5 (68/52) IPC TM-650 2.4.4
Прочность на тягу (машина/переход) kpsi (MPa) 5.1/4.3 (35/30) IPC TM-650 2.4.18.3
Модуль сжатия kpsi (GPa) > 425 (> 2,93) АСТМ D-3410
Соотношение Poisson's - 0.16 АСТМ D-3039
4. Физические свойства
Поглощение воды % 0.03 IPC TM-650 2.6.2.1
Плотность окружающей среды 23oC g/cm3 3.20 ASTM D792 Метод А
Теплопроводность W/mK 0.81 АСТМ E1461
Возгораемость класс Встречает V0 UL-94
NASA Выброс газов, 125oC, ≤10-6 торр %   NASA SP-R-0022A
Общая потеря массы % 0.01 NASA SP-R-0022A
Собранные летучие % 0.00 NASA SP-R-0022A
Водяной пар восстановлен % 0.00 NASA SP-R-0022A



Двухслойный жесткий ПКБ использует 35 мкм слоев меди на 1,527 мм толщиной ядра AD1000, с общей толщиной 1,6 мм. Детали конструкции включают минимум 4/4 миллиметра следа/пространство и 0.Размер отверстия 32 мм, соответствующие стандарту IPC-класса 2.



Подробная информация о конструкции ПКБ:

Размеры доски: 42,6 мм х 21,5 мм, с допуском ±0,15 мм
Минимальный след/пространство: 4/4 миллилитров
Минимальный размер отверстия: 0,32 мм
Нет слепых проходов.
Вес готовой меди: 1 унция (1,4 миллиметра) на внешних слоях
Толщина покрытия: 20 мкм
Поверхностная отделка: Золото погружения
Ни верхнего, ни нижнего шелкопряда или паяльной маски
Перед отправкой производится 100% электрическое испытание для обеспечения качества и надежности.



1.6mm AD1000 PCB 50mil 1oz Высокочастотный ПКБ ENIG 0



Этот трехкомпонентный, 11-клапанный ПКБ имеет 7 проходных отверстий и 4 верхних SMT-клапанов, с 4 проводами, соединяющими две электрические сети.100% электрические испытания выполняются перед отгрузкой для обеспечения исключительного качества и надежности.



Дисплей AD1000 является отличным выбором для широкого спектра высокочастотных приложений, включая радарные модули, системы предотвращения столкновений, усилители мощности, усилители низкого шума,и миниатюризированные схемы и антенны пластырейС его прочной конструкцией, превосходными электрическими характеристиками и глобальной доступностью,AD1000 является проверенным решением для требовательных микроволновых и радиочастотных конструкций.



ПКБ-материал: Стекло из тканей, подкрепленное ПТФЕ/керамикой
Наименование: AD1000
Диэлектрическая постоянная: 10.2
Фактор рассеивания 0.0023 10 ГГц
Количество слоев: Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 6миллиметров (0,1524 мм), 10,5миллиметров (0,2667 мм), 15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 50миллиметров (1,27 мм), 59миллиметров (1,499 мм), 125миллиметров (3,175 мм), 127миллиметров (3,226 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д.
