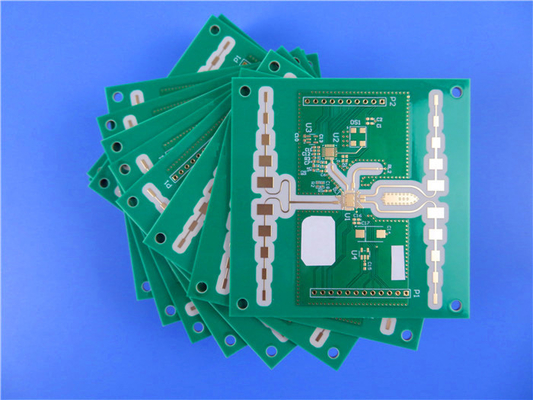

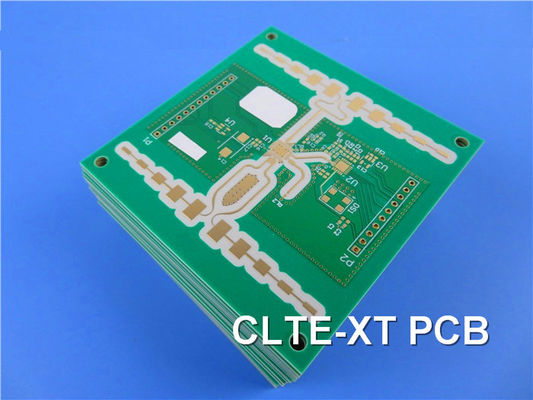

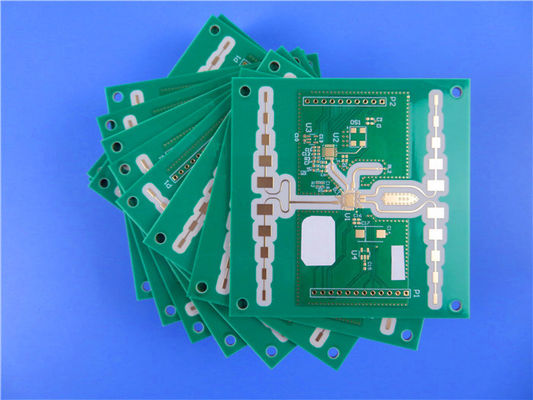

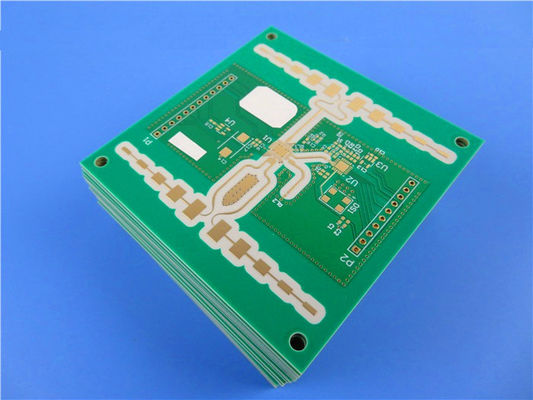

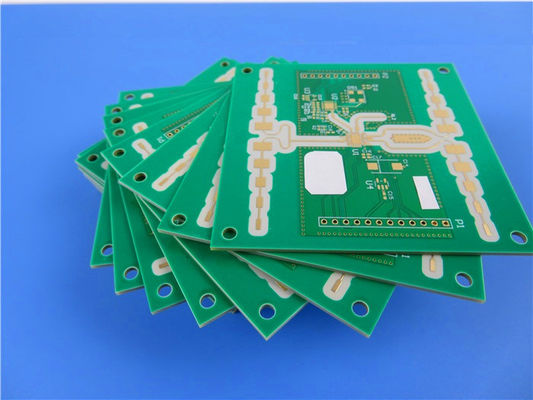

RF PCB на 30ml CLTE-XT ламинированный черный Soldermask погружение олово

Представляем высокопроизводительную печатную плату на базе CLTE-XT.Ламинаты Rogers CLTE-XT представляют собой композиционные материалы, в которых сочетаются микродисперсный керамический наполнитель, ПТФЭ и армирующая ткань из стекловолокна.Предназначенный для обеспечения исключительных характеристик, CLTE-XT предлагает самые низкие вносимые потери и высочайшую стабильность размеров в своем классе.Давайте рассмотрим замечательные особенности и преимущества этой передовой печатной платы:

Функции:

Диапазон диэлектрической проницаемости (DK) от 2,79 до 2,94 при частоте 10 ГГц, 23 °C при относительной влажности 50 %.
Коэффициент рассеяния 0,0010 при частоте 10 ГГц, 23 °C при относительной влажности 50 %.
КТР по оси X — 12,7 ppm/°C, КТР по оси Y — 13,7 ppm/°C, КТР по оси Z — 40,8 ppm/°C.
Температура разложения (Td) 539°C.
Термический коэффициент диэлектрической проницаемости -8ppm/°C
Самый строгий допуск по диэлектрической проницаемости в семействе CLTE (+/- 0,03).
Низкое поглощение влаги 0,02%

Преимущества:

Высокая надежность сквозного покрытия
Стабильная производительность для разных производственных партий
Снижение потерь в цепи при сохранении стабильности размеров.
Стабильная диэлектрическая проницаемость при колебаниях температуры, снижающая нагрузку на керамические активные устройства.

Стек печатной платы:
2-слойная жесткая печатная плата
Медный_слой_1 - 35 мкм
Сердечник Rogers CLTE-XT — 0,762 мм (30 мил)
Медный_слой_2 - 35 мкм

Детали конструкции печатной платы для этой высокопроизводительной печатной платы следующие:

Размеры платы составляют 42,91 x 108,31 мм с допуском +/- 0,15 мм для одной детали.Минимальная ширина и расстояние между дорожками составляют 5 и 7 мил соответственно.Минимальный размер отверстия составляет 0,3 мм, что обеспечивает совместимость с широким спектром компонентов.

На плате отсутствуют глухие переходные отверстия, что упрощает производственный процесс.Толщина готовой платы составляет 0,8 мм, что обеспечивает баланс между долговечностью и ограниченным пространством.Наружные слои имеют вес меди 1 унцию (что эквивалентно 1,4 милам), что обеспечивает хорошую электропроводность и рассеивание тепла.

Толщина покрытия переходных отверстий составляет 20 мкм, что обеспечивает надежные соединения по всей плате.Поверхностная обработка – иммерсионное олово, которое обеспечивает защитное покрытие и улучшает паяемость.Верхняя шелкография напечатана черным цветом, что позволяет четко маркировать и идентифицировать компоненты.Нижняя шелкография не включена в эту конструкцию печатной платы.

На этой конкретной плате верхняя и нижняя паяльная маска не применяются.Однако это можно настроить в соответствии с конкретными требованиями.Перед отправкой каждая печатная плата проходит 100% электрические испытания для обеспечения ее функциональности и соответствия стандартам качества.

Что касается статистики печатной платы, эта печатная плата включает в себя в общей сложности 21 компонент.Всего имеется 68 контактных площадок, из них 41 — со сквозными отверстиями, а 27 — с технологией поверхностного монтажа (SMT).В этой конструкции отсутствуют нижние площадки SMT.Печатная плата имеет 65 переходных отверстий, облегчающих соединение между различными слоями.Конструкция включает в себя 3 цепи, обеспечивая правильную маршрутизацию и целостность сигнала.

Стандарт качества этой печатной платы — IPC-Class-2, что гарантирует надежность и соответствие отраслевым стандартам.Формат графического изображения, используемый для этого проекта, — Gerber RS-274-X, широко распространенный формат в индустрии производства печатных плат.Высокопроизводительная печатная плата CLTE-XT доступна по всему миру, что обеспечивает доступность для инженеров и производителей из разных регионов.

Некоторые типичные приложения:

Усовершенствованные системы помощи водителю (ADAS)
Патч-антенны
Антенны с фазированной решеткой
Усилители мощности
Наземные и бортовые системы связи и радиолокации
