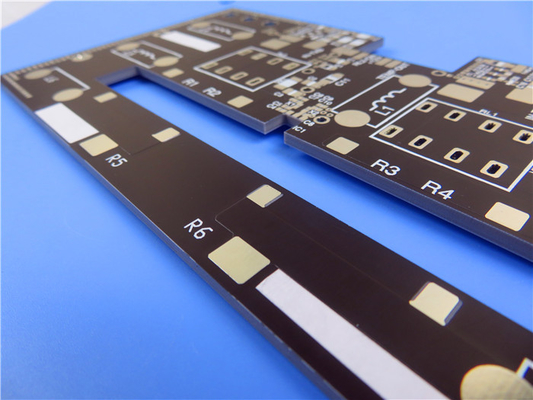

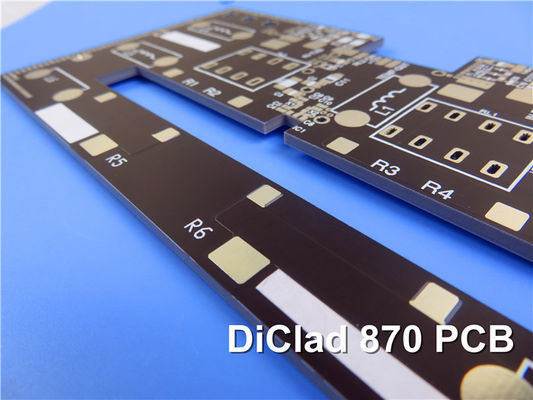

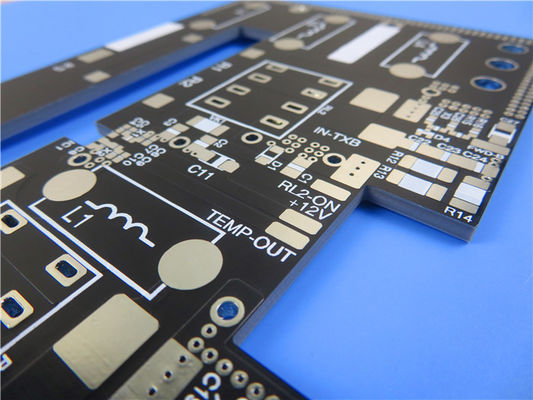

2 слоя DiClad 870 RF PCB 5mil 0.2mm ENIG Без сварной маски

Сегодня мы представим вам недавно поставленный ПХБ на основе ламината ДиКлад 870.

Введение DiClad 870:

Ламинаты Rogers DiClad 870 представляют собой тканевые стекловолокно-укрепленные композиты на основе PTFE, которые предлагают более низкую диэлектрическую постоянную для использования в качестве подложки печатных плат.Использование меньшего количества слоев стекловолокна и более высокое соотношение содержания ПТФЕ, ламинаты DiClad 870 предлагают более низкие диэлектрические константы (Dk) и коэффициенты рассеивания при аналогичной толщине, чем другие ламинаты серии DiClad.Укрепление из стекловолокна в DiClad 870 обеспечивает большую стабильность измерений, чем ламинированные материалы на основе PTFE с подобными диэлектрическими константамиПокрытые слоями стекловолокна материалы DiClad 870 выровнены в одном направлении.

Особенности:

Диэлектрическая постоянная (Dk) 2,33 при 10 ГГц и 1 МГц, 50% RH
Коэффициент диссипации 0,0013 при 10 ГГц, 0,0009 при 1 МГц, 50% RH
Поглощение влаги 0,02%
CTE в оси X 17 ppm/°C, оси Y 29 ppm/°C и оси Z 217 ppm/°C
Медная кожура прочность 14 фунтов / дюйм
UL 94-V0 Возгораемость
Выброс газов НАСА: общая потеря массы 0,01% Собранные летучие вещества 0,01% Водяной пар восстановлен 0,01%

Преимущества:

Очень низкие потери
Отличная размерная стабильность
Единообразие производительности продукции
Электрические свойства очень однородны на всех частотах
Постоянная механическая производительность
Отличная устойчивость к химическим веществам
Наименьшее поглощение влаги среди композитных материалов на основе ПТФЕ
Стабильная Dk в широком диапазоне частот
Низкий Dk поддерживает более широкие ширины линий для снижения потерь вставки

ПКБ-накопление:
ПКБ-накопление для ламината DiClad 870 представляет собой двухслойную жесткую конструкцию. Он состоит из 35 мкм медных слоев сверху и снизу, с диэлектрическим слоем DiClad 870 толщиной 0,127 мм (5 миллиметров) между ними.

Подробная информация о конструкции ПКБ:
Размеры доски составляют 63,44 мм х 49,5 мм, с допустимым допустимым отклонением ± 0,15 мм. Минимальное требование к следам/пространству составляет 4/5 миллиметров, а минимальный размер отверстия - 0,20 мм.В конструкции не используются слепые провода.Толщина готовой доски составляет 0,2 мм, а вес меди на внешних слоях составляет 1 унция (1,4 миллиметра).На доске не используется шелковой экран или паяльная маска.

Статистика ПХБ:

Этот ПКБ имеет в общей сложности 4 компонента. Есть 8 общего количества подложки, из которых 5 являются через отверстие и 3 являются верхней стороной SMT. Он также включает 10 каналов и 1 сеть.

Изображения:Художественная работа для этой печати представлена в формате Gerber RS-274-X.

Принятый стандарт:ПХБ изготавливается в соответствии со стандартом IPC-класса-2.

Доступность:Этот ПХБ доступен во всем мире.

Типичные применения:
Радарные сети питания
Коммерческие фазовые сети
Антенны базовых станций с низкими потерями
Системы наведения
Цифровые радиоантенны
Фильтры, сцепляющие устройства, LNA
