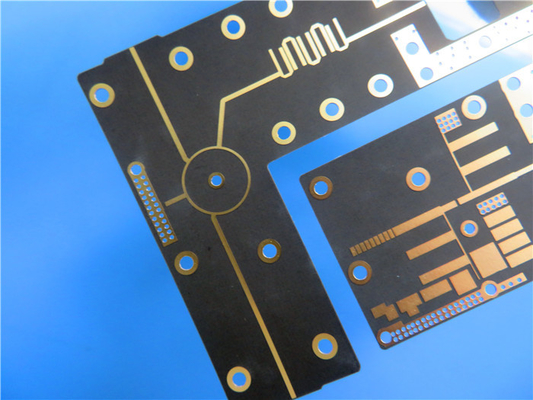

62mil IsoClad 917 PCB 2-слойная погруженность Золотая зеленая сварная маска

62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit
62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit

Большие изображения :  62mil IsoClad 917 PCB 2-слойная погруженность Золотая зеленая сварная маска

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD9.99-99.99/PCS
Упаковывая детали: Вакуумные пакеты+Картоны
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000 штук в месяц
Подробное описание продукта
Материал: IsoClad 917 Размер ПКБ: 70 мм х 42 мм = 1 PCS, +/- 0,15 мм
Вес меди: 1 унция (1,4 миллилитра) внешних слоев Поверхностная отделка: Золото погружения
Количество слоев: 2-layer Толщина PCB: 62 миллилитра
Выделить:

62 миллилитровый ПКБ с погружением золота

,

Зелёный ПКБ для погружения в золото Soldermask

,

IsoClad 917 ПХБ

Введение двухслойного жесткого PCB из IsoClad 917.



IsoClad 917, продукт Rogers laminates, революционизирует субстраты печатных плат с помощью своих нетканых композитов из стекловолокна / PTFE. С диэлектрической постоянной (Dk) 2,17 или 2.20, IsoClad 917 предлагает самый низкий Dk и рассеивающий фактор в своем классе.этот ламинат обеспечивает замечательную производительность и стабильность измерений для широкого спектра применений.



Основные характеристики IsoClad 917:

Низкий Dk и фактор рассеивания: IsoClad 917 может похвастаться Dk 2,17 или 2,20 при 10 ГГц / 23 ° C, обеспечивая надежную передачу сигнала и минимальные потери энергии.0013 при 10 ГГц/23°С, этот ламинат минимизирует ослабление сигнала, что приводит к эффективной целостности сигнала.


Тепловая стабильность: IsoClad 917 предлагает TcDK -157 ppm/°C в диапазоне от -10°C до 140°C, обеспечивая постоянную электрическую производительность при различных температурных условиях.Эта стабильность делает его идеальным для применения, где часто происходят колебания температуры.


Сильная прочность на шелушение: с прочностью на шелушение 10 фунтов на дюйм, IsoClad 917 обеспечивает отличную адгезию и надежность, обеспечивая целостность PCB даже в сложных условиях.


Низкая влагопоглощение: IsoClad 917 демонстрирует низкую влагопоглощение 0,04%,что делает его подходящим для применения в влажной среде без ущерба для его электрических характеристик или стабильности измерений.


Изотропный и размерно стабильный: нетканое стекловолокно IsoClad 917 обеспечивает изотропные свойства, обеспечивая равномерные электрические характеристики во всех направлениях.более длинные случайные волокна и собственный производственный процесс способствуют большей стабильности измерений и единообразию диэлектрической постоянной, превосходя конкурентов в аналогичных классах.



Типичные свойства: IsoClad 917
Недвижимость Изоклад 917 Состояние Метод испытания
Диэлектрическая постоянная @ 10 ГГц 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Фактор рассеивания @ 10 ГГц 0.0013 C23/50 IPC TM-650 2.5.5.5
Тепловой коэффициент Er (ppm/°C) -157 -10°C до +140°C IPC TM-650 2.5.5.5
Приспособленный
Прочность очистки (фунты на дюйм) 10 После термального IPC TM-650 2.4.8
Объемное сопротивление (MΩ-см) 1.5 х 1010 C96/35/90 IPC TM-650 2.5.17.1
Сопротивление поверхности (MΩ) 1.0 х 10 9 C96/35/90 IPC TM-650 2.5.17.1
Сопротивление дуги (в секунды) > 180 D48/50 АСТМ D-495
Модуль тяги (kpsi) 133, 120 А, 23°C ASTM D-638
Прочность на тягу (kpsi) 4.3, 3.8 А, 23°C ASTM D-882
Модуль сжатия (kpsi) 182 А, 23°C АСТМ D-695
Модуль изгиба (kpsi) 213 А, 23°C АСТМ D-790
Диэлектрический распад (kv) >45 D48/50 ASTM D-149
Плотность (г/см)3) 2.23 А, 23°C ASTM D-792 Метод А
Водопоглощение (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Коэффициент тепловой   от 0°C до 100°C IPC TM-650 2.4.24
Расширение (ppm/°C)   Меттлер 3000
Ось X 46 Термомеханические
Ось Y 47 Анализатор
Ось Z 236
Теплопроводность (W/mK) 0.263 100°С ASTM E-1225
Выброс газов   125°C, ≤10-6торр
Общая потеря массы (%) 0.02 Максимально 1,00%
Собранные летучие 0.00 Максимально 0,10%
Конденсационный материал (%)
Водопаровое восстановление (%) 0.02
Видимый конденсат (±) Нет
Возгораемость Удовлетворяет требованиям
UL94-V0
C48/23/50, E24/125 UL 94 Вертикальный ожог IPC TM-650 2.3.10



Преимущества IsoClad 917:

Универсальные варианты проектирования: нетканое стекловолоконное арматура IsoClad 917 позволяет гибкость в проектировании ПКБ. Он может быть использован в приложениях, где конечный ПКБ может потребоваться сгибать или формировать,включая конформные или оберточные антенны, без ущерба для производительности.


Высокая целостность сигнала: низкий Dk и коэффициент рассеивания IsoClad 917 обеспечивают надежную передачу сигнала с минимальными потерями, обеспечивая превосходное качество сигнала и снижение деградации сигнала.


Улучшенное тепловое управление: тепловая стабильность IsoClad 917 и низкая влагопоглощение способствуют эффективному рассеиванию тепла,предотвращение проблем с перегревом и поддержание оптимальной производительности в сложных тепловых условиях.


Улучшенная электрическая производительность: изотропный характер ламината и стабильный Dk в диапазоне частот обеспечивают постоянную и надежную электрическую производительность,что делает его подходящим для таких приложений, как системы наведения, радиолокационных и электронных систем.


Надежность и долговечность: исключительная размерная стабильность и прочность шелушения IsoClad 917 обеспечивают долгосрочную надежность и долговечность ПКБ даже в условиях высоких температур.

в требовательных условиях эксплуатации.



Склад этого ПКБ состоит из медного слоя толщиной 35 мкм, за которым следует ядро IsoClad 917, которое измеряет 1,575 мм (62 миллиметра), и еще один медный слой толщиной 35 мкм.Этот набор обеспечивает прочную основу для надежной схемы.



Что касается деталей конструкции, то эта плата имеет размеры 70 мм х 42 мм (1 PCS, +/- 0,15 мм).Минимальный размер отверстия равен 0.4 мм, обеспечивая гибкость для различных размеров компонентов.



Планта имеет толщину 1,6 мм, что обеспечивает долговечность и стабильность.Толщина покрытия через 20 мкмПоверхностная отделка представляет собой погруженное золото, которое обеспечивает отличную сварную способность и коррозионную стойкость.но он имеет зеленую верхнюю сварную маскуКроме того, каждая доска проходит 100% электрическое испытание перед отгрузкой, обеспечивая качество и надежность.



ПКБ-материал: Нетканые стекловолокна / композиты из ПТФЕ
Наименование: Изоклад 917
Диэлектрическая постоянная: 2.17 или 2.20 (10 ГГц)
Коэффициент рассеивания 0.0013 (10 ГГц)
Количество слоев: Односторонние, двусторонние, многослойные, гибридные печатные платы
Вес меди: 1 унция (35 мкм), 2 унции (70 мкм)
Диэлектрическая толщина 20 миллиметров (0,508 мм), 31 миллиметров (0,787 мм), 62 миллиметров (1,575 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: ENIG ((погруженное золото), HASL, погруженное серебро, погруженное олово, ENEPIG, OSP, голая медь, чистое покрытие золотом и т.д.



62mil IsoClad 917 PCB 2-слойная погруженность Золотая зеленая сварная маска 0



Статистика ПХБ:

Компоненты: 29
Общее количество подушек: 53
Проходные подушки: 32
Верхние SMT Pads: 21
Нижние SMT-подкладки: 0
Прохождение: 28
Сети: 2



Поддерживаемый формат рисунка:Гербер RS-274-X



Принятый стандарт качества:IPC-класс-2



Доступность:IsoClad 917 PCB доступен во всем мире, что позволяет инженерам и конструкторам получить доступ к его передовым возможностям независимо от их местоположения.



Некоторые типичные применения:
Конформированные антенны
Штриплайн и микроштрип схемы
Системы наведения
Радарные и электронные системы
