20мл 0,6мм RF-10 ПКБ Двухсторонняя схема Быстрые прототипы ПКБ

Представляем недавно поставленный печатный лист на основе ламинированного меди RF-10. Субстрат RF-10 представляет собой современный композитный материал, сочетающий в себе керамический ПТФЕ и тканевое стекловолокно.Проектировано с высокой диэлектрической постоянной и низким фактором рассеивания, RF-10 обеспечивает исключительную производительность и надежность для радиочастотных цепей.и повышенная размерная стабильность для многослойных схем.

Предназначенный для удовлетворения потребностей промышленности, RF-10 обеспечивает экономически эффективное решение без ущерба для сроков доставки.RF-10 минимизирует потери при вставке на более высоких частотах, где потери кожи значительны.

Ключевые особенности:

Диэлектрическая постоянная: RF-10 имеет диэлектрическую постоянную 10,2 ± 0,3 на частоте 10 ГГц, что облегчает уменьшение размера радиочастотной схемы и улучшение производительности.
Фактор рассеивания: с фактором рассеивания 0,0025 на частоте 10 ГГц, RF-10 обеспечивает минимальную потерю энергии и максимальную целостность сигнала.
Высокая теплопроводность: RF-10 обладает высокой теплопроводностью 0,85 Вт/мк (Unclad), что позволяет эффективно управлять теплом.
Устойчивость измерений: отличная устойчивость измерений, обеспечивающая точную и надежную производительность.
Низкая влагопоглощение: со скоростью поглощения влаги всего 0,08%, RF-10 поддерживает постоянную производительность даже в влажных условиях.
Рейтинг воспламеняемости: RF-10 имеет рейтинг V-0, что обеспечивает высокие стандарты безопасности для ваших приложений.

Преимущества:

Уменьшение размера: высокая диэлектрическая постоянная RF-10 позволяет создавать компактные схемы RF.
Устойчивость измерений: повышенная надежность и точность благодаря превосходной устойчивости измерений RF-10.
Тяжелая толерантность DK: RF-10 предлагает плотное толерантное значение диэлектрической константы 10,2 ± 0.3, обеспечивая точную и последовательную работу.
Улучшенное тепловое управление: высокая теплопроводность RF-10 облегчает эффективное рассеивание тепла, защищая критические компоненты.
Отличная адгезия: RF-10 демонстрирует отличную адгезию на гладкие медные поверхности, обеспечивая надежную и прочную схему.
Низкий коэффициент теплового расширения (CTE) RF-10 позволяет минимизировать риск деформации или деламинации.
Соотношение цена/производительность: RF-10 обеспечивает выдающиеся характеристики по отличной цене.

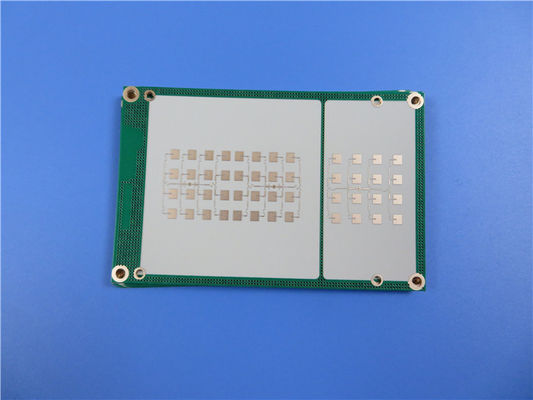

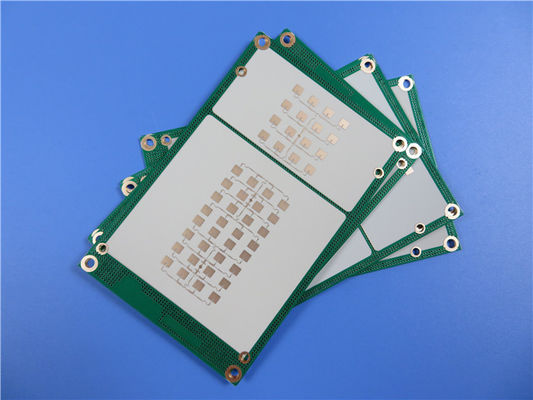

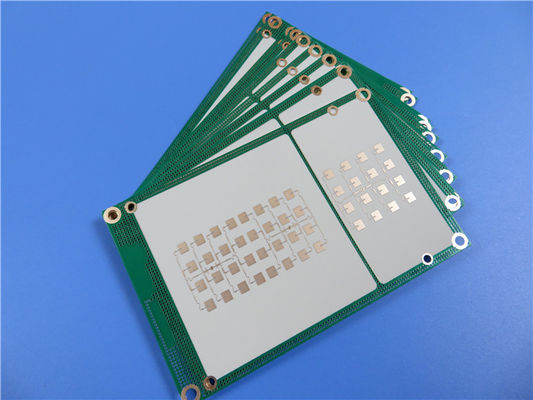

Спецификации этого печатного листа включают в себя двухслойный жесткий набор с 35 мкм медными слоями с обеих сторон.3 ммТолщина готовой доски составляет 0,6 мм, и она имеет вес 1 унции меди на внешних слоях с толщиной 20 мкм через покрытие.и нет ни шелкопряда, ни сварной маски с обеих сторонКаждый PCB проходит 100% электрическое испытание для обеспечения качества.

Статистика PCB включает 11 компонентов, 38 подложки (14 сквозь отверстия и 24 верхних SMT подложки), 17 каналов и 2 сетки.

Стандарт качества: изготовлен в соответствии со стандартами IPC-класса 2, обеспечивающим надежную производительность.

Доступность: PCB RF-10 доступны во всем мире, удовлетворяя глобальный спрос.

RF-10 PCB используется в микрополосках, GPS-антеннах, пассивных компонентах, системах предотвращения столкновений самолетов и спутниковых компонентах.Его высокопроизводительные характеристики и надежность делают его подходящим выбором для требовательных RF приложений в различных отраслях промышленности.

Подводя итог, PCB RF-10 предназначен для удовлетворения требований RF-приложений.RF-10 предлагает непревзойденную производительность и надежность.
