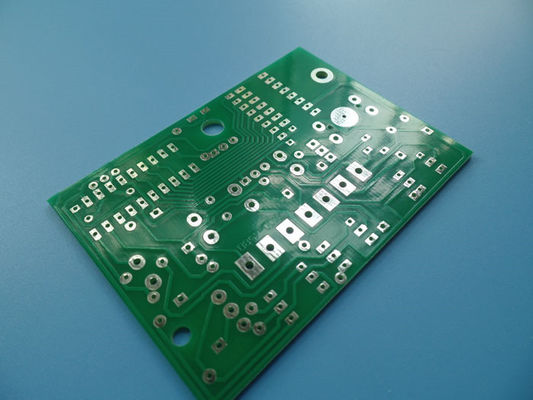

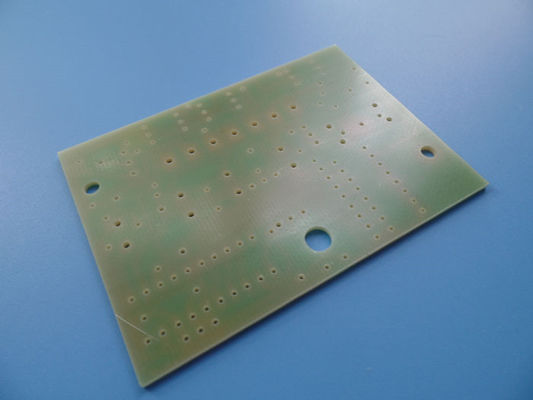

RF PCB 20mil RF-30A Высокочастотные платы покрытия погружения золото

Представляю недавно выпущенный ПХБ на основе RF-30A. RF-30A, часть известного семейства Таконик RF-субстратов,является исключительным органико-керамическим ламинантом, который сочетает в себе опыт Taconic в области керамического наполнителя и технологии покрытия ПТФЕИзготовленный из тканого стекла, RF-30A обладает превосходными электрическими и механическими свойствами, предоставляя дизайнерам надежную и стабильную основу для своих проектов ПКБ.

Субстрат RF-30A имеет низкопотерянный диэлектрический состав и имеет медную фольгу с низким профилем,обеспечение стабильных электрических свойств с улучшенными уровнями PIMD и снижением потерь введения в широком диапазоне частотЕго превосходные механические свойства, включая более низкие значения CTE, повышенную размерную стабильность и повышенную жесткость, минимизируют влияние внешних факторов на компоненты RF.

Одним из ключевых преимуществ RF-30A является его отличная прочность очистки, специально разработанная для 1/2 унции и 1 унции RT меди.Этот атрибут имеет решающее значение, когда требуется переработка или повторяющиеся процессы повторного потокаКроме того, сверхнизкая скорость поглощения влаги RF-30A, в сочетании со стабильной тангенсом потери, минимизирует сдвиг фаз в условиях различной температуры и влажности.Минимальное размерное движение подложки способствует постоянным свойствам фазы и импеданса по всему диапазону широкополосных частот.

RF-30A был оптимизирован с керамикой для достижения низкой CTE Z-оси, повышая надежность отверстий с покрытием (PTH) и упрощая изготовление многослойных схем.Эти свойства также способствуют общей стабильности субстрата и исключительной производительности PIMD..

Ключевые особенности:

- DK 2,97 +/- 0,05 при 1,9 ГГц/23°С
- коэффициент диссипации 0,0013 при 1,9 ГГц/23°С, 0,0020 при 10 ГГц
- КТЭ в оси X 8 ppm/°C, оси Y 11 ppm/°C и оси Z 60 ppm/°C
- Уровень воспламеняемости UL-94V0
- Плотность 2,16 г/см3

Преимущества RF-30A:

- Отличные значения PIM в ПХБ (измеряются при температуре ниже -160 дБc*)
- Улучшение качества ПТГ
- Стабильные механические свойства
- Надежная работа на высоких частотах
- Улучшенная стабильность при высоких температурах
- Низкое поглощение влаги
- Отличная прочность кожуры
- Соотношение цены и производительности

Это двухслойный жесткий ПКБ, предлагающий отличные характеристики и надежность.после чего следует сам субстрат RF-30A толщиной 0.508 мм (20 миллиметров), и, наконец, еще один слой меди с той же толщиной 35 мкм.обеспечение эффективной передачи сигнала и стабильных электрических свойствНезависимо от того, работаете ли вы над радиочастотными приложениями или другими проектами, требующими надежного печатного листа, конфигурация RF-30A хорошо подходит для удовлетворения ваших потребностей.

Подробная информация о конструкции ПКБ:

- Размеры доски: 138,8 мм х 127,15 мм (1 PCS), +/- 0,15 мм
- Минимальный пробег: 4/6 миллилитров.
- Минимальный размер отверстия: 0,3 мм
- Нет слепых проходов.
- Толщина готовой доски: 0,6 мм
- Конечный вес кубического материала: 1 унция (1,4 миллилитра) внешних слоев
- Толщина покрытия: 20 мкм
- Поверхностная отделка: Золото погружения
- Сверху шелковый экран: белый
- Нижний шелкоплот: белый
- Верхняя маска: зеленая.
- Нижняя сварная маска: зеленая
- 100% электрический тест использован перед отгрузкой

Статистика ПХБ:

- Компоненты: 63
- Общее количество подушек: 212
- Проходные подушки: 116
- Верхние SMT Pads: 75
- Нижняя SMT подставка: 21
- Виас: 94.
- Сети: 5

Изображения и стандарты:

- Тип поставляемой живописи: Gerber RS-274-X
- Принятый стандарт: IPC-класс-2

Доступность:

PCB RF-30A доступны по всему миру, что позволяет вам получить доступ к высококачественным PCB для ваших проектов, независимо от вашего местоположения.

Типичные применения:

RF-30A отлично используется в различных приложениях, в том числе:

- Конструкция антенны и подкомпонентов
- РЧ пассивные компоненты
- Кружки усилителей мощности

С RF-30A вы можете рассчитывать на стабильные, высокопроизводительные конструкции печатных плат, которые обеспечивают исключительные электрические свойства, механическую стабильность и надежность,что делает его идеальным выбором для требовательных RF приложений.
