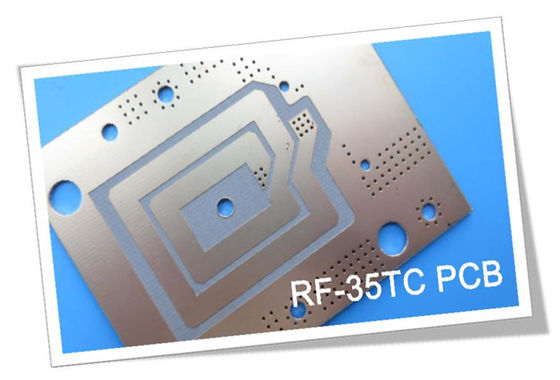

10мл RF-35 Погружение Золотой ПКБ 2-слойный жесткий контур Черный шелковый экран

Представляю недавно поставленный ПХБ на базе RF-35.

RF-35, передовой органико-керамический ламинат в известном семействе продуктов Taconic ORCER, объединяет опыт керамической технологии наполнения и покрытого стекловолокна PTFE.С его стеклянной армировкой, RF-35 выступает в качестве окончательного выбора для экономически эффективных, больших объемов коммерческих микроволновых и радиочастотных приложений.Он превосходит стандартные эпоксидные материалы в критических аспектах, таких как исключительная прочность кожуры для 1/2 унции и 1 унции медиКроме того, его сверхнизкая скорость поглощения влаги и низкий коэффициент рассеивания минимизируют частоту смены фаз, обеспечивая оптимальную производительность.

Ключевые особенности:
- Диэлектрическая постоянная на 1,9 ГГц: 3.5
- Фактор рассеивания на 1,9 ГГц: 0.0018
- Диэлектрический разрыв: 41 кВ
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- Возгораемость: UL-94 V0

Преимущества:
- Низкая стоимость: экономически эффективное решение для производства больших объемов
- Отличная прочность кожуры: обеспечивает прочную адгезию, облегчая переработку
- Исключительно низкий фактор рассеивания: минимизирует сдвиг фаз для надежной работы
- Низкое поглощение влаги: поддерживает стабильность и производительность в различных условиях
- Улучшенное гладкость поверхности: позволяет точно следить и размещение компонента

ПКР RF-35 представляет собой двухслойный жесткий ПКР с медными слоями толщиной 35 мкм. Ядро RF-35 имеет толщину 10 миллиметров (0,254 мм).с допустимой допустимостью +/- 0.15 мм. Он поддерживает минимальный пробел / пространство 4/4 миллиметров и минимальный размер отверстия 0,4 мм. Толщина готовой доски составляет 0,3 мм, с 1 унцией (1,4 миллиметра) внешних слоев массы меди.Толщина прокладки через 25 мкмНа верхней стороне шелковой экрана черный цвет, а на нижней стороне нет шелковой экрана.Каждый ПКБ проходит 100% электрическое испытание перед отправкой, обеспечивая качество и надежность.

Статистика RF-35 PCB демонстрирует свою универсальность. Он поддерживает 18 компонентов и предлагает в общей сложности 26 подложки, в том числе 19 сквозь отверстия подложки, 7 верхних SMT подложки, и 0 нижних SMT подложки.ПХБ имеет 11 каналов и 2 сетки.

Изображения, поставляемые для RF-35, в формате Gerber RS-274-X, соответствуют отраслевым стандартам.ПХБ RF-35 доступны во всем мире, удовлетворяющие различным потребностям приложений.

RF-35 имеет широкое применение в различных отраслях промышленности.

Откройте для себя превосходную производительность и доступность RF-35, идеального компаньона для ваших коммерческих микроволновых и RF проектов.Получите надежные результаты и раскройте свое творчество с помощью PCB RF-35.
