Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | RO4003C | Размер ПКБ: | 280,33 мм х 167,16 мм = 1 PCS, +/- 0,15 мм |
|---|---|---|---|
| Вес меди: | 1 унция (1,4 миллилитра) внешних слоев | Поверхностная отделка: | Золото погружения |
| Количество слоев: | 2-layer | Толщина PCB: | 8 MIL |
| Высокий свет: | 8mil RO4003C ПХБ,Черный шелкопленочный ПКБ,8мл двухслойный ПКБ |
||

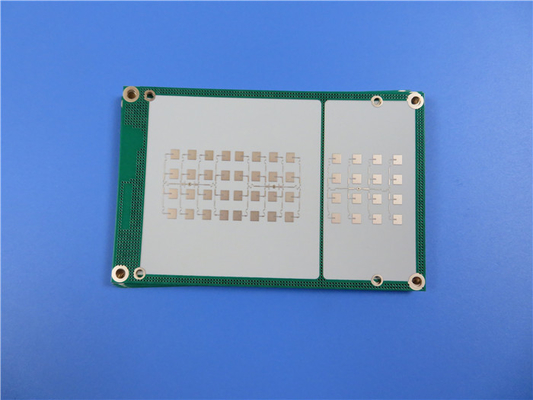

Представляем недавно поставленный ПКБ, построенный на RO4003C. Этот ПКБ RO4003C является передовым продуктом, который сочетает в себе электрические характеристики ПТФЕ / тканого стекла с производственностью эпоксида / стекла.Использование специальных материалов из стеклоусиленных углеводородов/керамикиС тесным контролем над диэлектрической постоянной (Dk) и низкими потерями,ламинат RO4003C обеспечивает надежное и экономически эффективное решение для широкого спектра приложений.
Ключевые особенности:
Диэлектрическая постоянная (DK): 3,38 +/- 0,05 при 10 ГГц
Фактор диссипации: 0,0027 при 10 ГГц, 0,0021 при 2,5 ГГц
Тепловой коэффициент диэлектрической постоянной: +40 ppm/°C
Теплопроводность: 0,71 W/m/°K
Ось X CTE: 11ppm/°C, Ось Y CTE: 14ppm/°C, Ось Z CTE: 46ppm/°C
Низкое поглощение влаги: 0,06%
| RO4003C Типичная стоимость | |||||
| Недвижимость | RO4003C | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.38±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3.55 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,δ | 0.0027 0.0021 |
Z | 10 ГГц/23°С 2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | +40 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 1.7 х 1010 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
| Сопротивляемость поверхности | 4.2 х 109 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
| Электрическая сила | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51 мм ((0.020") | IPC-TM-650 2.5.6.2 |
| Модуль тяги | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Прочность на растяжение | 139 ((20.2) 100 ((14.5) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Сила изгиба | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Размерная стабильность | <0.3 | X,Y | мм/м (мл/дюйм) |
после вырезки + E2/150°C | IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения | 11 14 46 |
X Y Z |
ppm/°C | -55°C до 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | А. | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Теплопроводность | 0.71 | W/M/oK | 80°C | АСТМ C518 | |
| Поглощение влаги | 0.06 | % | 48 часов погружения 0.060" температура образца 50°C |
ASTM D 570 | |
| Плотность | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 1.05 (6,0) |
Н/мм (PLI) |
После сварки 1 унция. Фойла для ЭДС |
IPC-TM-650 2.4.8 | |
| Возгораемость | Никаких | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Преимущества:
Идеально подходит для многослойных конструкций: размерная стабильность материала RO4003C, аналогичная размерной стабильности меди, делает его идеальным для смешанных диэлектрических многослойных конструкций.
Эффективное изготовление: обработка ПХБ RO4003C, как FR-4, с более низкой стоимостью производства при сохранении высокой производительности.
Предназначен для высокопроизводительных приложений с высоким объемом: ПХБ разработан для удовлетворения потребностей в высокопроизводительных приложениях, что позволяет производить большие объемы.
Конкурентоспособные цены: наслаждайтесь преимуществами передовых материалов и производительности, не расстраиваясь.
С двуслойным жестким стеклом ПКБ и толщиной готовой доски 0,3 мм, этот ПКБ предлагает компактную и надежную конструкцию.обеспечение отличной проводимостиРазмеры ПКБ точно контролируются на уровне 28,33 мм х 167,16 мм (1 PCS), с допустимым допустимым расстоянием +/- 0,15 мм. Минимальный пробел/пространство установлен на уровне 5/5 миллиметров, что обеспечивает гибкость для сложных конструкций.ПХБ также поддерживает минимальные размеры отверстий 0.2мм, в то время как отсутствие слепых виасов упрощает процесс производства.
Качество имеет первостепенное значение, и эта печатная пластина соответствует стандарту IPC-класса 2.обеспечение соответствия требуемым спецификациям и гарантии надежностиПредоставленные художественные работы представлены в формате Gerber RS-274-X, широко принятом отраслевом стандарте, который облегчает бесшовную интеграцию в существующие рабочие процессы проектирования.
Доступность PCB RO4003C не ограничивается конкретными регионами; он широко доступен во всем мире.Эта глобальная доступность гарантирует, что этот ПХБ может быть использован в различных отраслях промышленности и рынках, удовлетворяя различные потребности клиентов.
RO4003C PCB используется в ряде передовых технологий. Он хорошо подходит для антенн сотовых базовых станций и усилителей мощности, радиочастотных идентификационных меток,автомобильные радары и датчики, а также LNB для спутников прямого вещания.
Обновляйте свои конструкции ПКБ с помощью ПКБ RO4003C и получите идеальное сочетание производительности, экономичности и надежности в глобальном доступном решении.
